Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 15 N (G 1/8); 20 N (G 1/4) |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

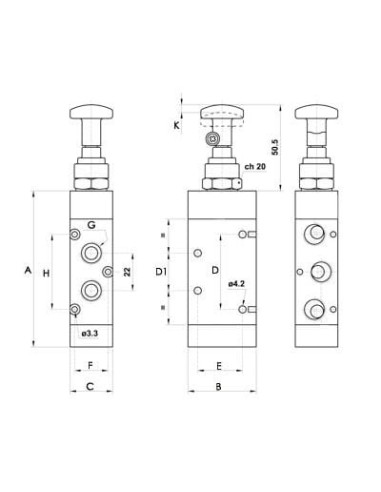

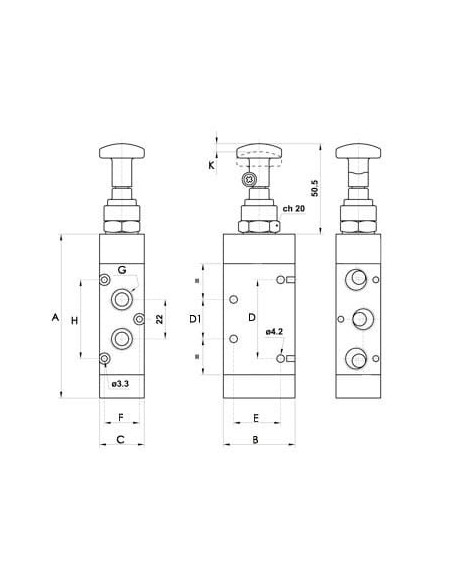

| A | 91,5 |
| B | 40 |
| C | 25 |
| D | 44 |
| D1 | 22 |
| E | 26,3 |
| F | 19,6 |
| G | G 1/4 |
| H | 44 |
| K | 4,5 |
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 monostabilny – Zastosowanie i funkcjonalność

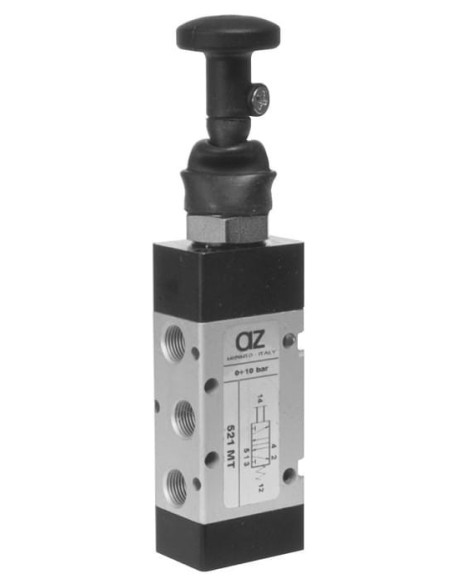

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 monostabilny z cięgłem (kod produktu: 522 MT) to niezawodny element wykorzystywany w różnorodnych instalacjach pneumatycznych. Zapewnia precyzyjne sterowanie przepływem sprężonego powietrza, umożliwiając zmianę kierunku przepływu w układach automatyki przemysłowej, urządzeniach sterujących oraz w mechanizmach napędzanych siłownikami pneumatycznymi.
Budowa i zasada działania zaworu ręcznego 5/2
Zawór pneumatyczny 5/2 monostabilny wyposażony jest w ergonomiczny przycisk sterujący (cięgło), umożliwiający prostą obsługę manualną. Konstrukcja typu 5/2 pozwala na zarządzanie dwoma położeniami pracy, przy czym jedno z nich jest pozycją domyślną (monostabilność zapewniona przez sprężynę powrotną). Zawór posiada pięć portów, co umożliwia sterowanie dwoma kierunkami przepływu medium oraz łatwe podłączenie do siłowników dwustronnego działania.
Możliwości wykorzystania zaworu rozdzielającego 5/2 G 1/4
- Automatyka przemysłowa – sterowanie ruchem siłowników pneumatycznych
- Systemy transportu – zasilanie i sterowanie chwytakami, manipulatorami
- Maszyny produkcyjne – przełączanie układów roboczych i napędowych
- Stanowiska testowe – szybka zmiana kierunku przepływu powietrza
- Układy bezpieczeństwa – ręczne blokowanie lub uruchamianie urządzeń
Zalety zaworu pneumatycznego ręcznego 5/2 G 1/4
- Prosta obsługa ręczna – intuicyjna zmiana położenia za pomocą cięgła
- Wysoka trwałość dzięki solidnej konstrukcji aluminiowej i szczelności
- Uniwersalne zastosowanie w większości układów pneumatycznych z gwintem G 1/4
- Brak konieczności smarowania – zmniejszenie kosztów i uproszczenie eksploatacji
- Możliwość pracy w szerokim zakresie ciśnień: od -0,9 do 10 bar
- Przystosowany do pracy w trudnych warunkach, dzięki odporności na temperaturę do 60°C
Typowe cechy techniczne zaworu 5/2 G 1/4 z cięgłem
Podstawowe parametry techniczne obejmują:
Medium: przefiltrowane sprężone powietrze
Ciśnienie robocze: od -0,9 do 10 bar
Przepływ nominalny: 1100 NI/min
Gwint przyłączeniowy: G 1/4
Złącza gwintowane oraz kompaktowa konstrukcja pozwalają na łatwy montaż i integrację w różnych instalacjach przemysłowych.
Dlaczego warto wybrać ręczny zawór rozdzielający 5/2?
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 gwarantuje niezawodność działania, dużą wydajność oraz prostotę obsługi. Idealnie sprawdza się jako element sterujący w uniwersalnych układach pneumatycznych, gdzie wymagana jest precyzyjna kontrola przepływu powietrza oraz możliwość manualnego przełączania kierunku pracy siłownika.
