Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

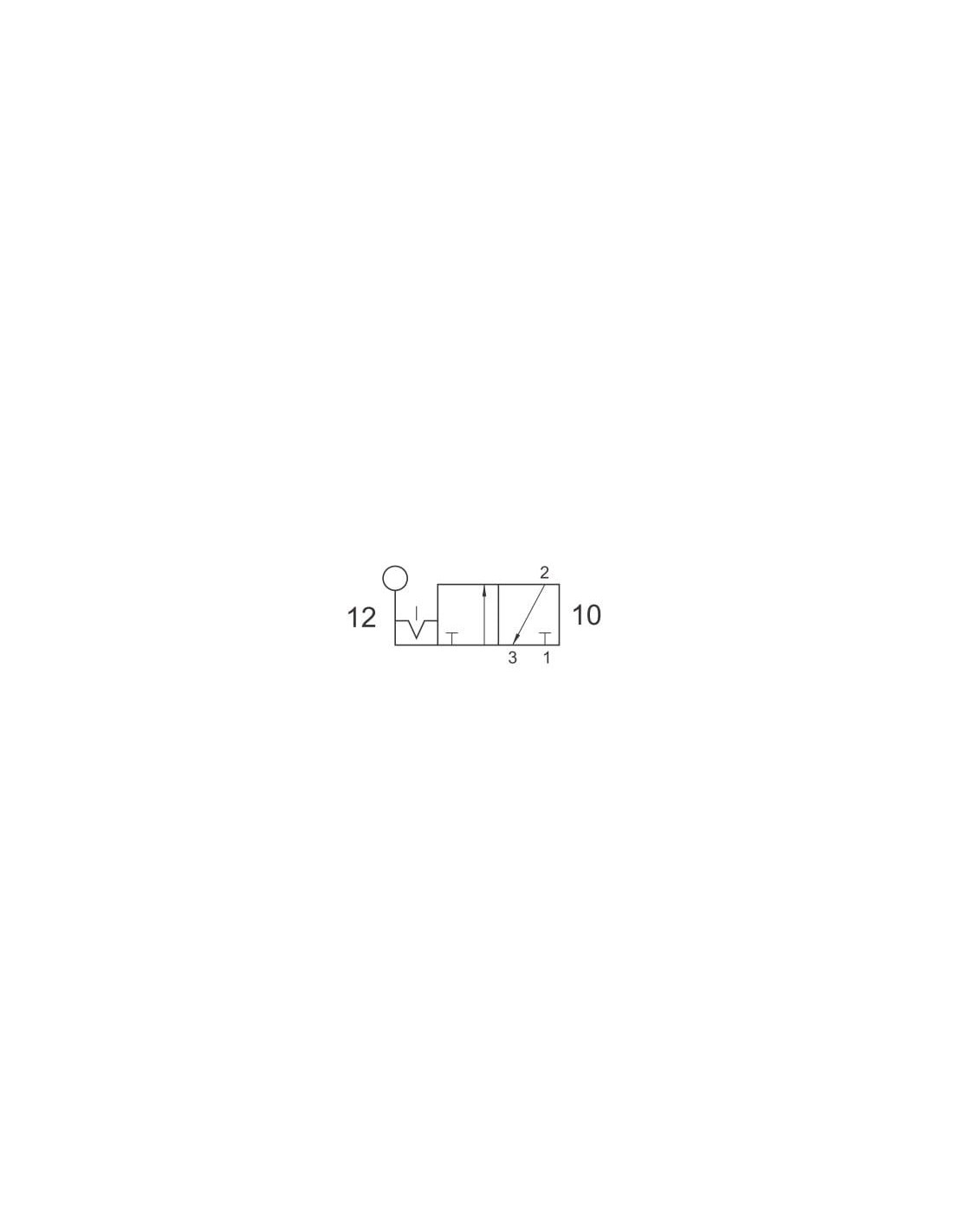

| Funkcja zaworu | 3/2 bistabilny |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

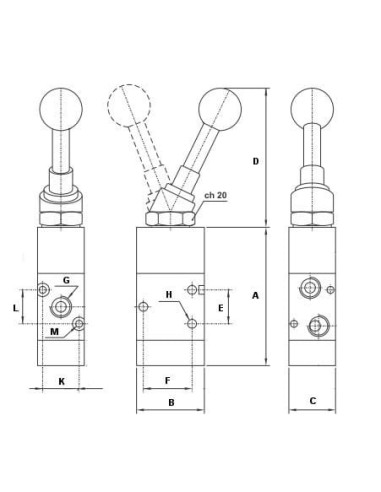

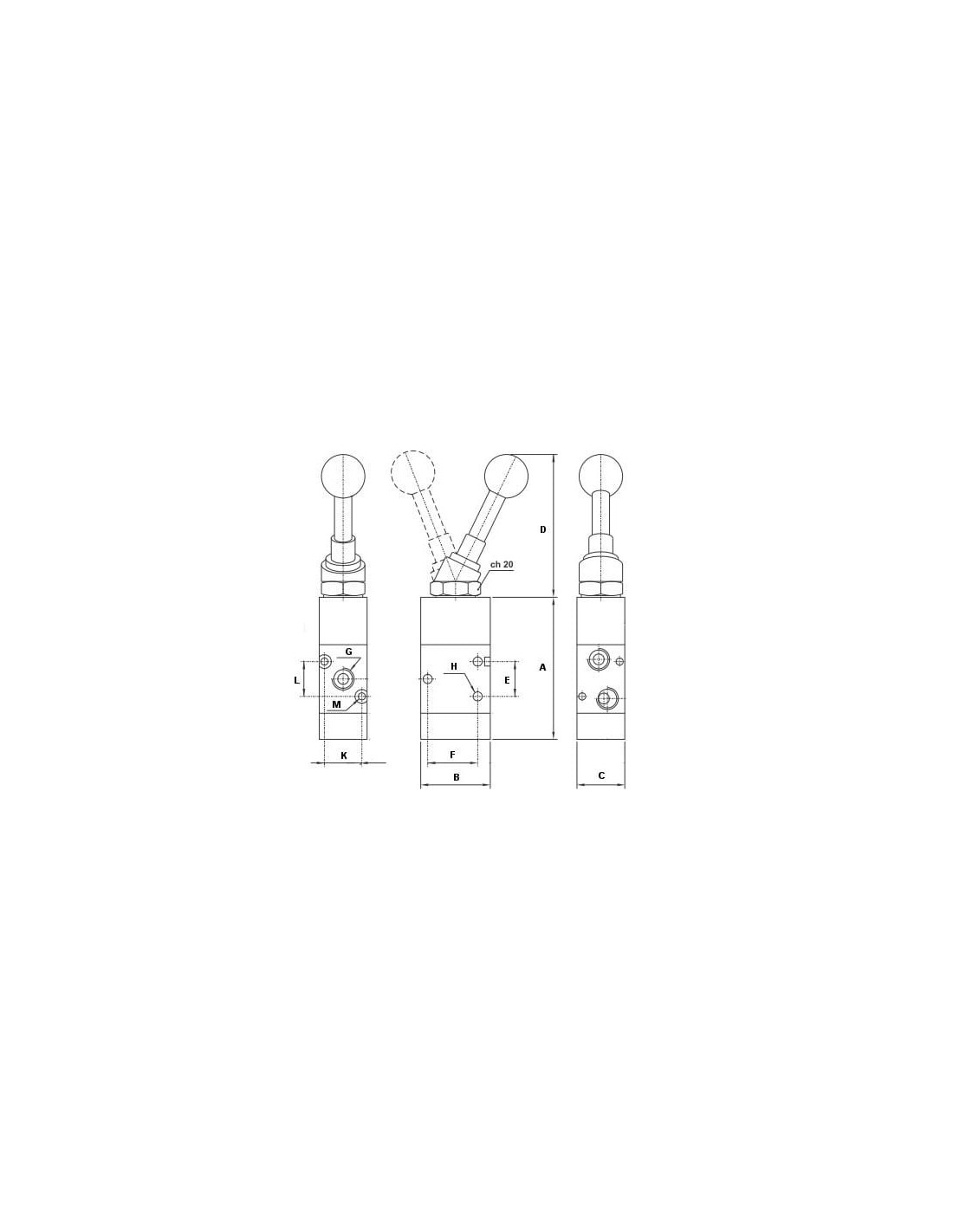

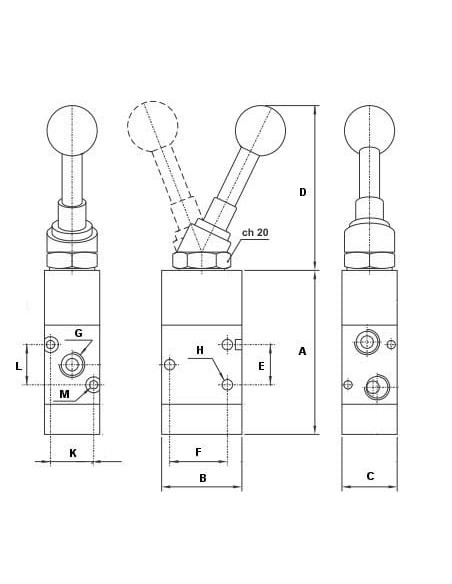

| A | 65,3 |
| B | 32 |
| C | 22 |
| D | 67,5 |
| E | 16 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 16 |
| ØM | 3,3 |

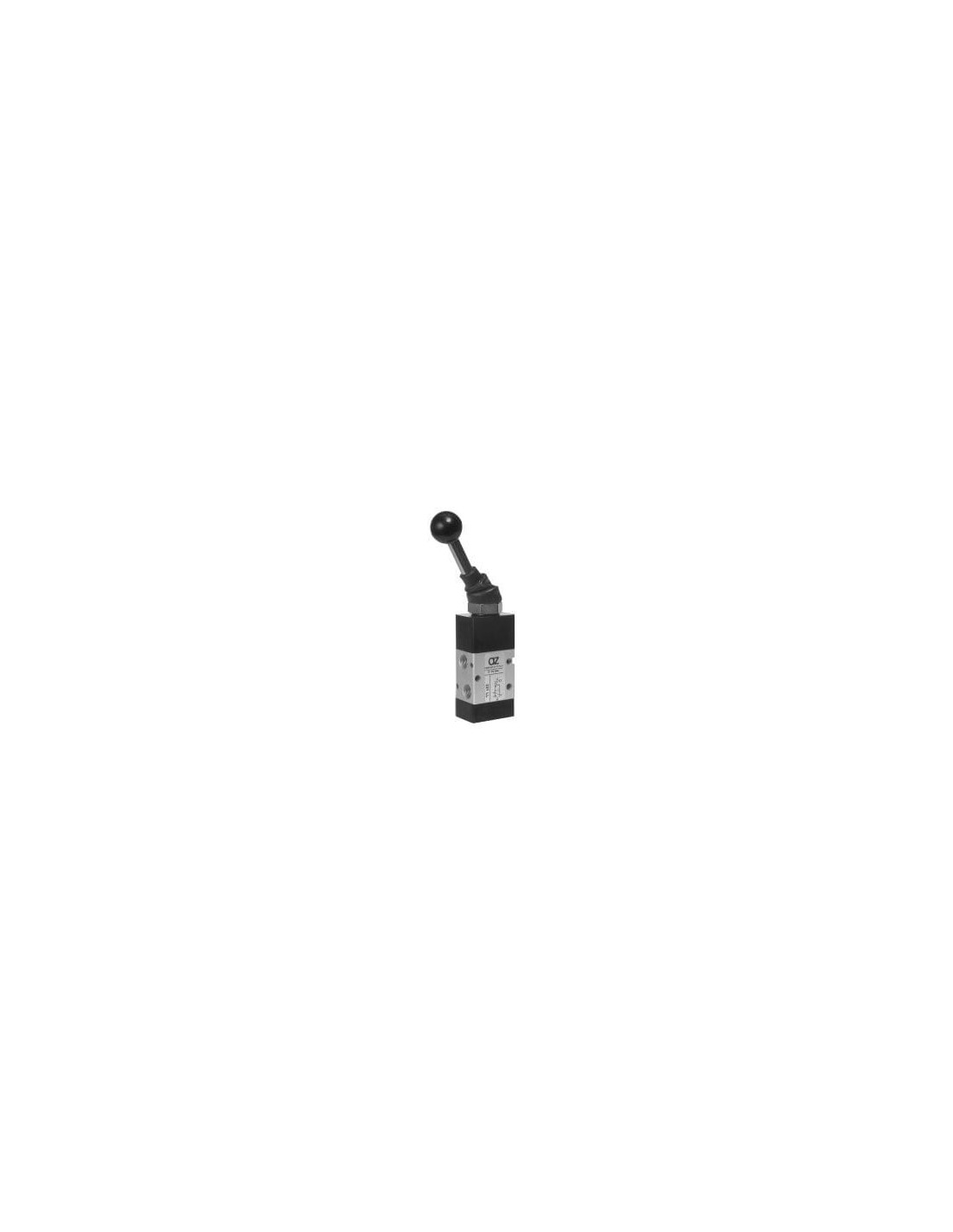

Zawór rozdzielający mechaniczny ręczny 3/2 G 1/8 NC – bistabilny zawór pneumatyczny – Kod produktu: 321 LL
Zawór rozdzielający mechaniczny ręczny 3/2 G 1/8 NC to wysokiej jakości element wykonawczy, stosowany w instalacjach pneumatycznych wszędzie tam, gdzie wymagana jest ręczna kontrola przepływu sprężonego powietrza. Zawór charakteryzuje się funkcją bistabilną, która umożliwia utrzymanie położenia bez potrzeby stałego nacisku na dźwignię, co czyni go wygodnym i bezpiecznym w użytkowaniu.
Budowa i funkcjonalność zaworu ręcznego 3/2 G 1/8 NC
Zawór trójdrożny 3/2 posiada gwint przyłączeniowy G 1/8, co umożliwia jego montaż w wielu standardowych układach pneumatycznych. Dźwignia sterująca zapewnia intuicyjną obsługę oraz szybkie przełączanie pozycji. Brak sprężyny powrotnej zapewnia stabilność pozycji — zawór pozostaje w wybranym stanie do momentu ponownej zmiany ustawienia. Wysoka jakość wykonania oraz solidna konstrukcja przekładają się na długotrwałe i niezawodne działanie.
Zalety stosowania zaworu bistabilnego z dźwignią
- Intuicyjna obsługa – łatwe ręczne sterowanie dzięki ergonomiczej dźwigni.
- Brak konieczności smarowania – zawór działa poprawnie bez dodatkowych czynności serwisowych.
- Szeroki zakres ciśnienia roboczego – możliwość pracy zarówno w warunkach podciśnienia, jak i pod wysokim ciśnieniem do 10 bar.
- Bistabilność – położenie dźwigni utrzymuje się samoistnie, bez konieczności jej podtrzymywania.
- Uniwersalne zastosowanie – współpracuje z przefiltrowanym sprężonym powietrzem, które jest powszechnie dostępne w przemyśle.
Typowe zastosowania zaworu rozdzielającego 3/2
Zawory ręczne 3/2 typu bistabilnego są szeroko wykorzystywane w aplikacjach przemysłowych, warsztatowych oraz automatyce, gdzie wymagane jest sterowanie manualne. Doskonale sprawdzają się w:
- Systemach sterowania pneumatycznego – jako zawory start/stop maszyn i urządzeń;
- Zabezpieczeniach i blokadach – w układach bezpieczeństwa wymagających ręcznego potwierdzenia działania;
- Układach podciśnienia – możliwość pracy w zakresie od -0,9 bar;
- Uproszczonych instalacjach automatyki – wszędzie, gdzie ważna jest łatwość montażu i obsługi.
Charakterystyka techniczna i wytrzymałość
Konstrukcja zaworu oparta jest na wysokiej jakości materiałach odpornych na warunki przemysłowe. Maksymalna temperatura pracy wynosi 60°C, dzięki czemu zawór doskonale sprawdza się w standardowych oraz bardziej wymagających środowiskach roboczych. Wysoki przepływ nominalny 550 NI/min umożliwia obsługę wielu typowych aplikacji pneumatycznych o średnicy DN 5 mm.
Zawór rozdzielający mechaniczny ręczny 3/2 G 1/8 NC – bistabilny to niezawodne rozwiązanie dla osób poszukujących prostego, a zarazem efektywnego sterowania przepływem sprężonego powietrza w systemie pneumatycznym.
