Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie sterujące | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |
| Funkcja zaworu | 5/2 bistabilny |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 104 |
| D | 44 |
| D1 | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 44 |
| ØL | 3,3 |

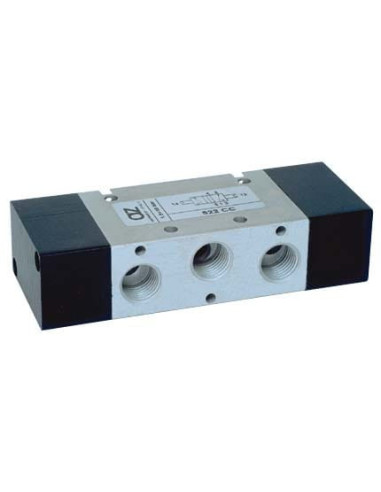

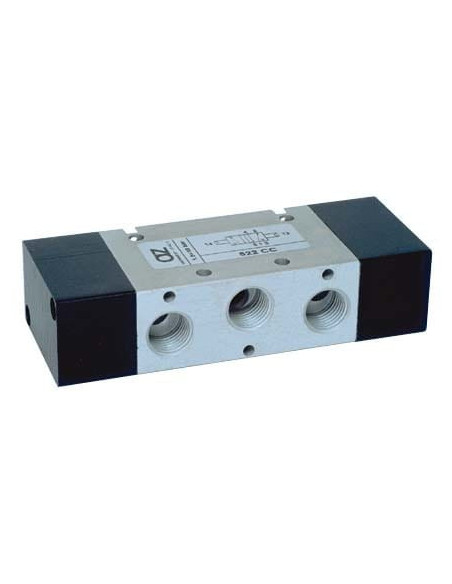

Zawór rozdzielający pneumatyczny 5/2 G 1/4 bistabilny AZ Pneumatica – wydajność i wszechstronność w automatyce
Zawór rozdzielający pneumatyczny 5/2 G 1/4 bistabilny marki AZ Pneumatica (kod produktu: 522 CC) to zaawansowany komponent stosowany w nowoczesnych instalacjach pneumatycznych. Jego solidna konstrukcja oraz uniwersalność sprawiają, że doskonale sprawdzi się w aplikacjach przemysłowych wymagających precyzyjnego oraz niezawodnego sterowania przepływem sprężonego powietrza.
Charakterystyka i budowa zaworu 5/2 bistabilnego G 1/4
Prezentowany zawór pneumatyczny 5/2 bistabilny posiada dwa stabilne stany robocze, co umożliwia realizację funkcji sterujących w układach, gdzie wymagane jest przełączanie pomiędzy dwoma położeniami bez konieczności stałego sygnału sterującego. Konstrukcja typu G 1/4 zapewnia łatwą integrację z większością instalacji przemysłowych oraz szeroki zakres kompatybilności z innymi elementami automatyki.
Zastosowanie zaworu rozdzielającego 5/2 G 1/4
Zawory 5/2 bistabilne są szeroko wykorzystywane w automatyce przemysłowej, m.in.:
- w sterowaniu cylindrami pneumatycznymi dwustronnego działania,
- w układach logiki pneumatycznej,
- w liniach produkcyjnych i pakujących,
- w aplikacjach przemysłowych wymagających szybkich i powtarzalnych przełączeń.
Zalety pneumatycznego zaworu AZ Pneumatica 522 CC
Główne zalety produktu:
- Przepływ nominalny aż 1100 l/min – zapewnia doskonałą wydajność nawet przy intensywnym użytkowaniu.
- Szeroki zakres ciśnień roboczych – obsługa od 0 do 10 bar, co umożliwia pracę zarówno w lekkich, jak i bardziej wymagających aplikacjach.
- Brak konieczności smarowania – wygoda eksploatacji i mniejsze koszty serwisowe.
- Odporność na temperatury do +60°C – niezawodna praca także w trudniejszych warunkach otoczenia.
- Kompaktowe wymiary pozwalają na łatwy montaż nawet w ograniczonej przestrzeni.
Typowe rozwiązania z wykorzystaniem zaworów 5/2 G 1/4
Zawór ten znajduje zastosowanie w systemach automatyki przemysłowej, robotyce, manipulatorach oraz innych maszynach technologicznych, w których istotne jest dokładne sterowanie ruchem siłowników pneumatycznych. Pełni kluczową rolę w aplikacjach wymagających pewności i bezpieczeństwa działania.
Właściwości przepływu i elastyczność pracy

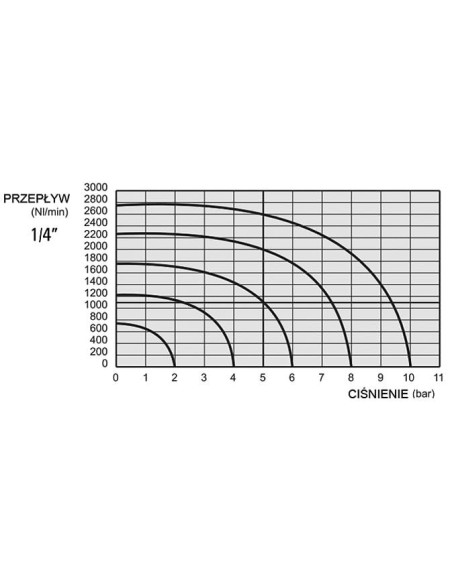

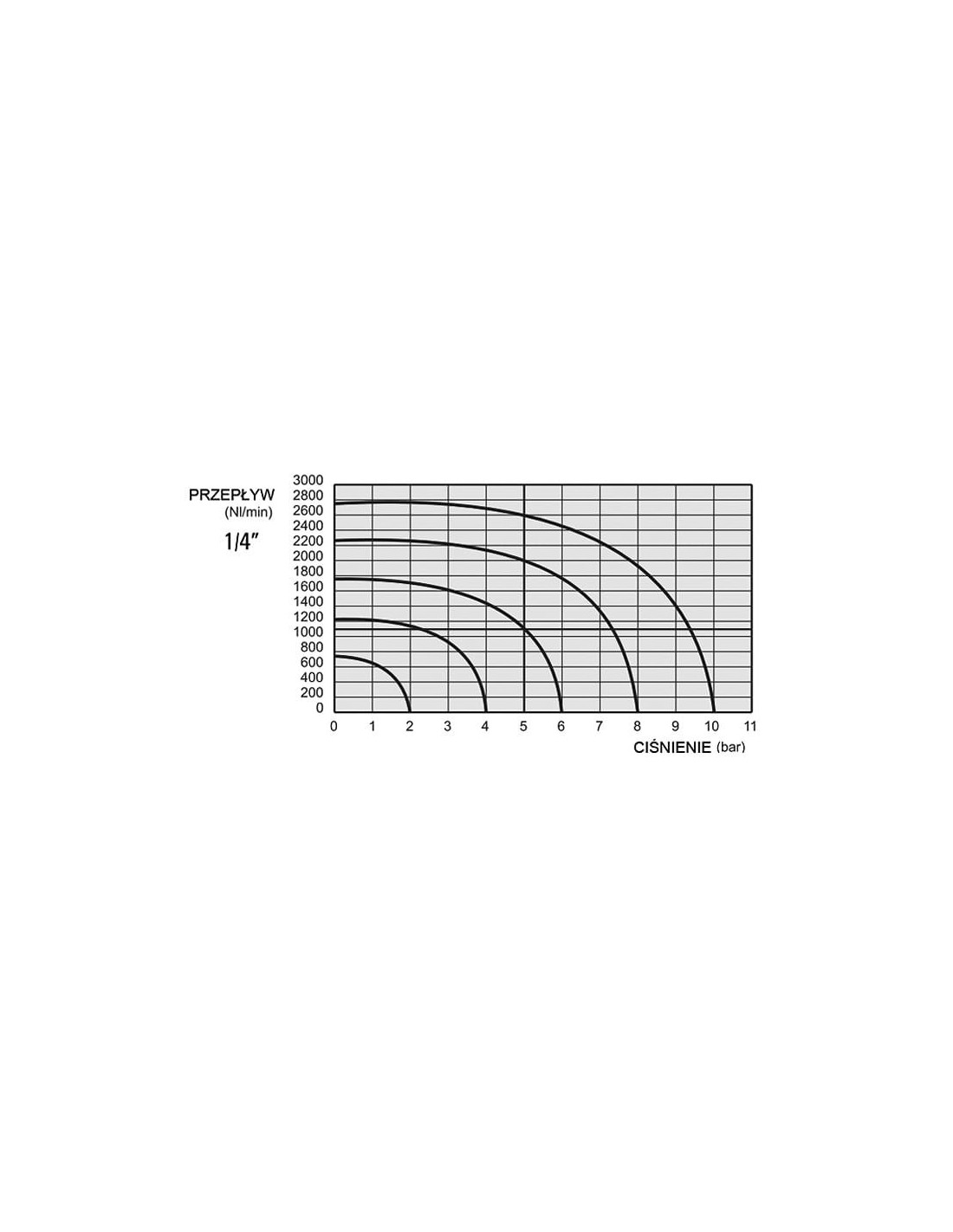

Dzięki odpowiedniej konstrukcji oraz wysokiej jakości wykonania, zawór zapewnia stabilny przepływ powietrza przy różnych wartościach ciśnienia, co potwierdza zamieszczony wykres charakterystyki przepływu. Pozwala to łatwo dobrać parametry pracy zaworu do specyfiki konkretnej instalacji.
