Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/2 |
| Przepływ nominalny | 4600 NI/min |

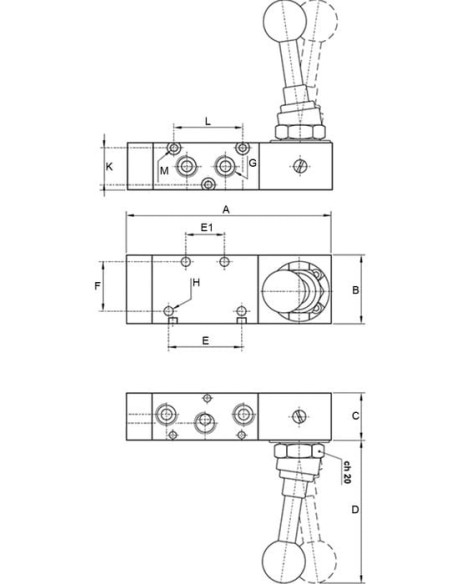

| DN | 13 |
| A | 192 |
| B | 60 |
| C | 40 |
| D | 126 |
| E | 64 |
| E1 | 32 |
| F | 42 |
| G | G 1/2 |
| ØH | 5,5 |
| K | 32 |
| L | 64 |
| ØM | 5,5 |

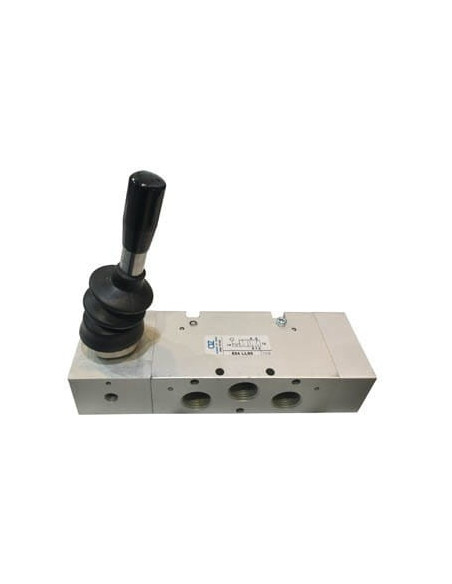

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/2 bistabilny – efektywna kontrola przepływu powietrza
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/2 bistabilny marki AZ Pneumatica, o kodzie produktu 524 LL90, to wysokiej jakości komponent przeznaczony do sterowania ruchem siłowników pneumatycznych oraz innych układów automatyki przemysłowej. Dzięki wygodnej dźwigni użytkownik ma możliwość precyzyjnego przełączania położenia zaworu, co zapewnia niezawodność i łatwość obsługi w codziennej pracy.
Możliwości zastosowania zaworu pneumatycznego ręcznego 5/2 G 1/2
Produkt sprawdzi się w szerokim zakresie zastosowań przemysłowych, szczególnie tam, gdzie wymagana jest ręczna kontrola ruchu siłowników dwustronnego działania. Typowe obszary wykorzystania to:
- Przemysł maszynowy – obsługa i sterowanie ruchami maszyn oraz urządzeń
- Automatyka przemysłowa – ręczna interwencja w cyklach automatycznych
- Warsztaty produkcyjne – szybka zmiana kierunku działania siłowników
- Stacje montażowe i testowe – regulacja oraz testowanie układów pneumatycznych
Zalety i charakterystyka ręcznego zaworu 5/2 G 1/2 bistabilnego
Bistabilna konstrukcja – zawór utrzymuje wybrane położenie bez konieczności ciągłego przytrzymywania dźwigni, co zwiększa bezpieczeństwo i wygodę użytkowania.
Brak konieczności smarowania – elementy zaworu zostały zaprojektowane w taki sposób, aby nie wymagały dodatkowego smarowania, co upraszcza eksploatację.
Duża przepustowość – wysoki przepływ nominalny (4600 NI/min) umożliwia efektywne sterowanie układami pneumatycznymi o dużym zapotrzebowaniu na sprężone powietrze.
Szeroki zakres ciśnienia roboczego – praca w zakresie od -0,9 do 10 barów pozwala na wszechstronne wykorzystanie w wielu aplikacjach.
Wytrzymała konstrukcja – solidna obudowa oraz precyzyjne wykonanie zapewniają długotrwałą eksploatację, nawet w wymagających warunkach przemysłowych.
Prosta instalacja – przyłącza w standardzie G 1/2 umożliwiają łatwe podłączenie do większości instalacji pneumatycznych.
Schemat działania i budowa zaworu ręcznego 5/2
Zawór 5/2 posiada pięć portów pneumatycznych i dwa stabilne położenia robocze, co umożliwia sprawne przełączanie kierunku przepływu powietrza – typowe rozwiązanie do sterowania siłownikami dwustronnego działania. Ergonomiczna dźwignia daje użytkownikowi pełną kontrolę w sytuacjach wymagających szybkiej reakcji.
Typowe zastosowania zaworu pneumatycznego 5/2 G 1/2
- Sterowanie ruchem siłowników pneumatycznych w maszynach przemysłowych
- Systemy podnoszenia, mocowania i przesuwu w automatyce
- Interfejs do ręcznego testowania układów pneumatycznych
- Sterowanie urządzeniami transportu bliskiego, np. podnośnikami i manipulatorami
Wybór tego typu zaworu pneumatycznego ręcznego bistabilnego gwarantuje niezawodność i trwałość działania w każdym nowoczesnym systemie pneumatycznym. Sprawdzi się szczególnie tam, gdzie wymagana jest precyzja, bezpieczeństwo oraz szybka i wygodna obsługa.
