Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/8 |
| Funkcja zaworu | 5/3 CC |
| Przepływ | 550 l/min |
| DN | 5 |
| A | 32 |
| B | 22 |
| C | 123,5 |
| D | 34 |
| D1 | 18 |
| E | 23,3 |
| ØF | 4,2 |
| G | G 1/8 |
| G1 | G 1/8 |
| H | 17,2 |
| K | 32 |
| ØL | 3,3 |
Zawór pneumatyczny rozdzielający 5/3 G 1/8 CC – Funkcjonalność i szerokie zastosowanie
Zawór pneumatyczny rozdzielający 5/3 G 1/8 CC (kod produktu: 5213C CC) marki AZ Pneumatica to zaawansowany element sterujący dla instalacji pneumatycznych, umożliwiający precyzyjne zarządzanie przepływem sprężonego powietrza. Charakteryzuje się konstrukcją 5/3 z funkcją centralnie zamkniętą (CC, center closed), co pozwala na odcięcie przepływu w środkowym położeniu suwaka, zapewniając bezpieczeństwo i kontrolę pracy instalacji.
Cechy zaworu pneumatycznego 5/3 G 1/8 CC
- Uniwersalność zastosowań – idealny do zastosowań przemysłowych, m.in. w automatyce, robotyce, maszynach produkcyjnych oraz systemach transportu pneumatycznego.
- Centralnie zamknięte położenie – umożliwia natychmiastowe odcięcie dopływu powietrza do siłowników oraz szczelne odizolowanie instalacji podczas postoju lub awarii.
- Kompaktowy rozmiar G 1/8 – pozwala na szybki montaż w modułowych układach pneumatycznych, także w miejscach o ograniczonej przestrzeni.
- Wytrzymała konstrukcja – przystosowany do pracy w zakresie ciśnień od 2,5 do 10 bar i temperaturze do 60°C, spełnia wymagania pracy w trudnych warunkach przemysłowych.
- Brak konieczności smarowania – zawór pracuje na przefiltrowanym powietrzu bez konieczności stosowania systemowego naolejacza.
Zalety zastosowania zaworu pneumatycznego rozdzielającego 5/3
Zawór pneumatyczny 5/3 G 1/8 CC znajduje szerokie zastosowanie w nowoczesnych instalacjach automatyki przemysłowej. Sterowanie ruchem siłownika pneumatycznego w obu kierunkach oraz możliwość całkowitego odcięcia przepływu powietrza w pozycji środkowej gwarantuje bezpieczeństwo i precyzję działania w każdej fazie cyklu maszyny.
- Zabezpieczenie systemu – centralne zamknięcie pozwala uniknąć niekontrolowanego ruchu siłownika podczas postoju.
- Szybkie reakcje – krótki czas przełączania wspiera dynamiczne procesy w liniach produkcyjnych.
- Oszczędność energii – dzięki efektywnemu sterowaniu przepływem i szczelności zaworu minimalizowane są straty sprężonego powietrza.
Typowe zastosowania zaworu 5/3 centralnie zamkniętego G 1/8
Zawory pneumatyczne 5/3 z funkcją centralnie zamkniętą są szeroko wykorzystywane w:
- automatyce przemysłowej, w tym w układach sterowania ramionami robotycznymi,
- produkcji maszyn i urządzeń pracujących w cyklu automatycznym,
- systemach przenośników pneumatycznych,
- zastosowaniach laboratoryjnych oraz testowych układach pneumatyki.
Stosowanie wydajnego zaworu pneumatycznego 5/3 znacząco podnosi efektywność instalacji pneumatycznej oraz przyczynia się do zwiększenia poziomu bezpieczeństwa i kontroli nad procesem produkcyjnym.

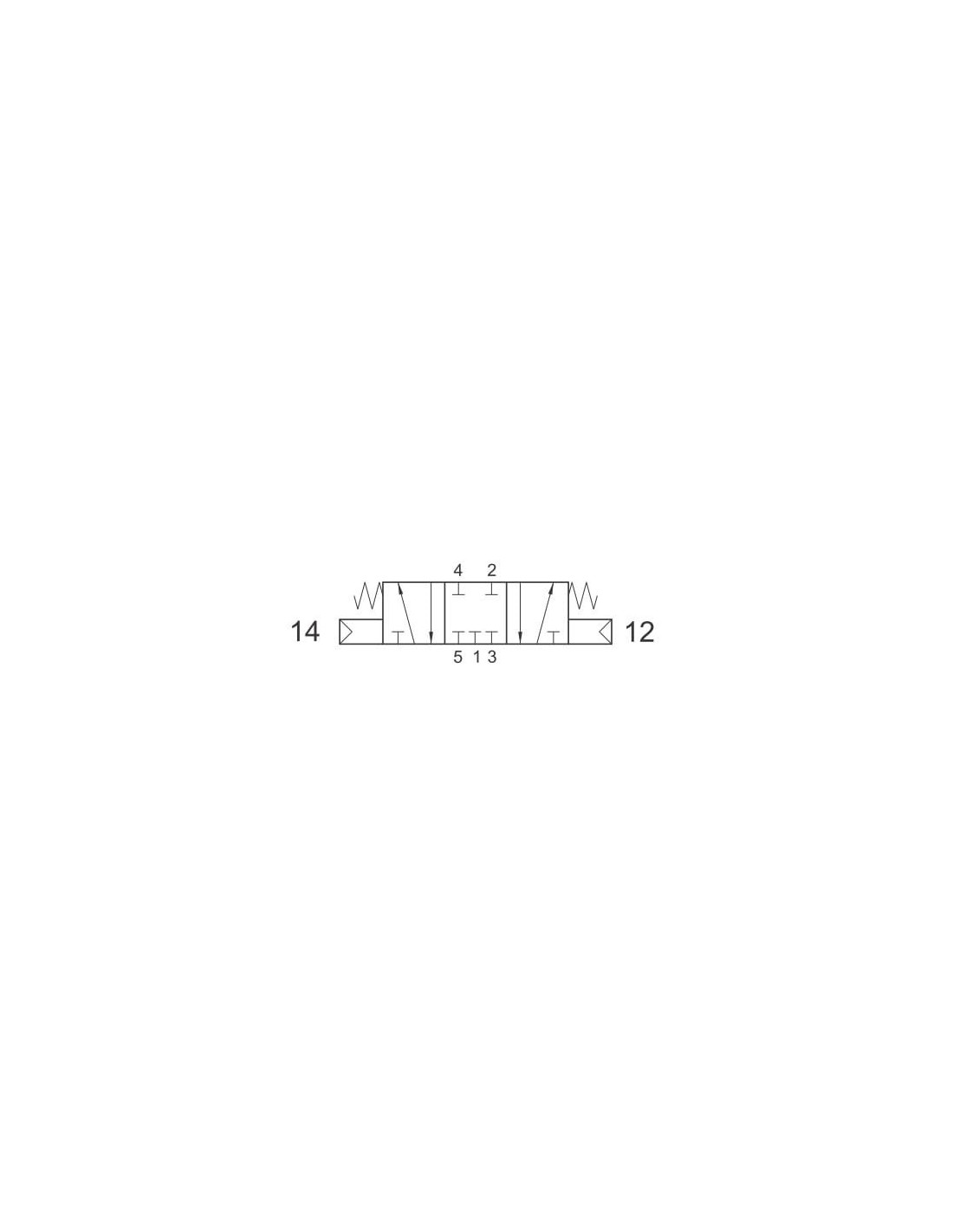

Charakterystyka pracy i schemat zaworu 5/3 G 1/8 CC

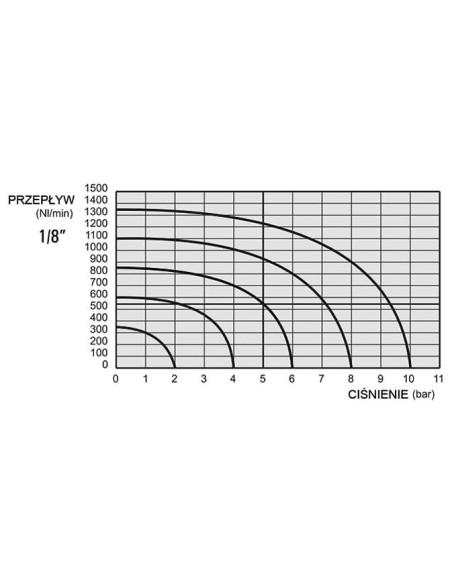

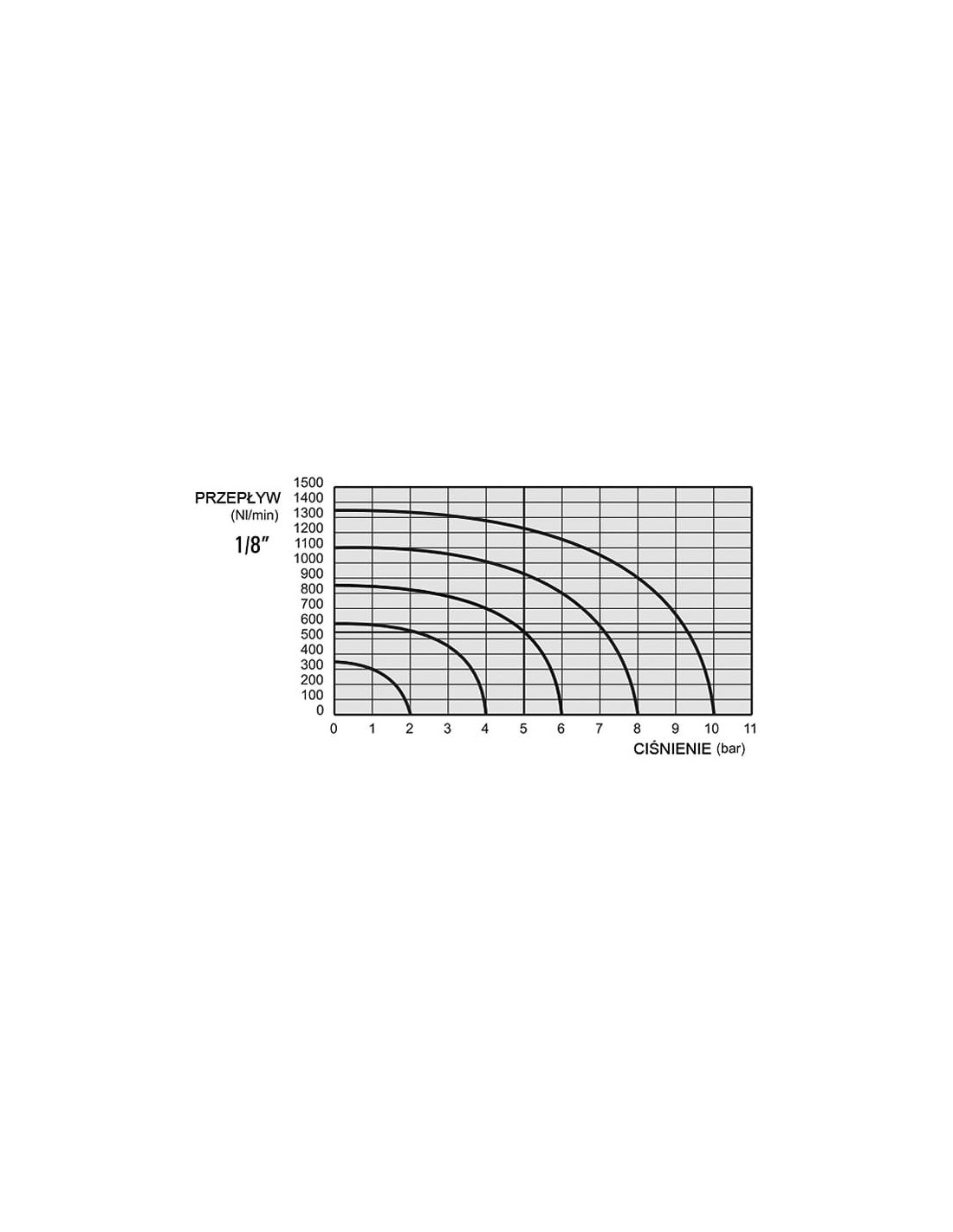

Na podstawie wykresu przepływu oraz schematu działania zaworu można łatwo dobrać optymalne warunki pracy odpowiadające potrzebom konkretnej aplikacji. Zawory tego typu zapewniają stabilny przepływ medium oraz przeciwdziałają ryzyku wystąpienia niepożądanych ruchów elementów wykonawczych.
