Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Uwaga | Zawór bez cewki i bez gniazda. Cewkę i wtyczkę należy zamawiać oddzielnie |
| Funkcja zaworu | 5/2 monostabilny |
| Rozmiar | G 1/8 |

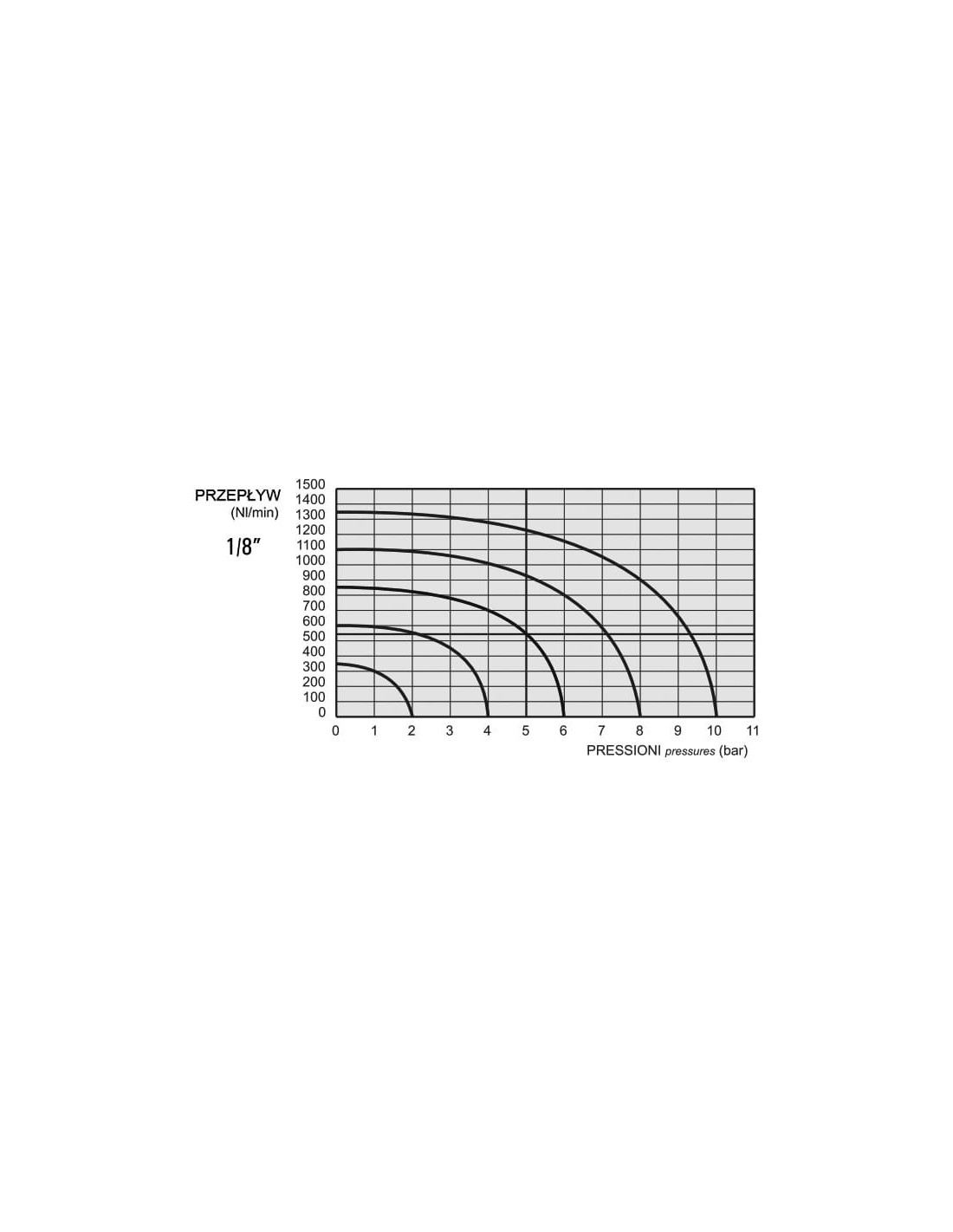

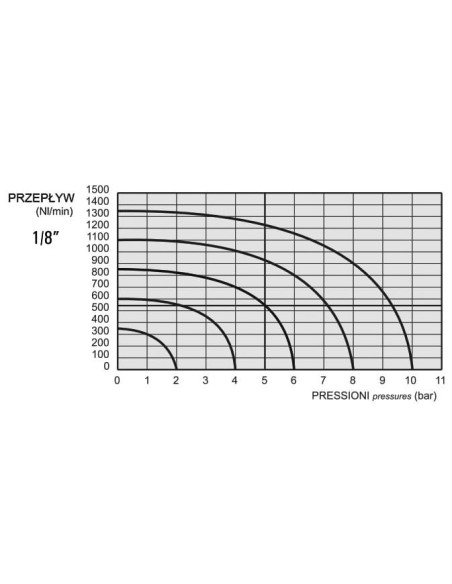

| Przepływ | 550 l/min |
| DN | 5 |
| A | 32 |
| B | 22 |
| C | 92,5 |
| D | 36 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |

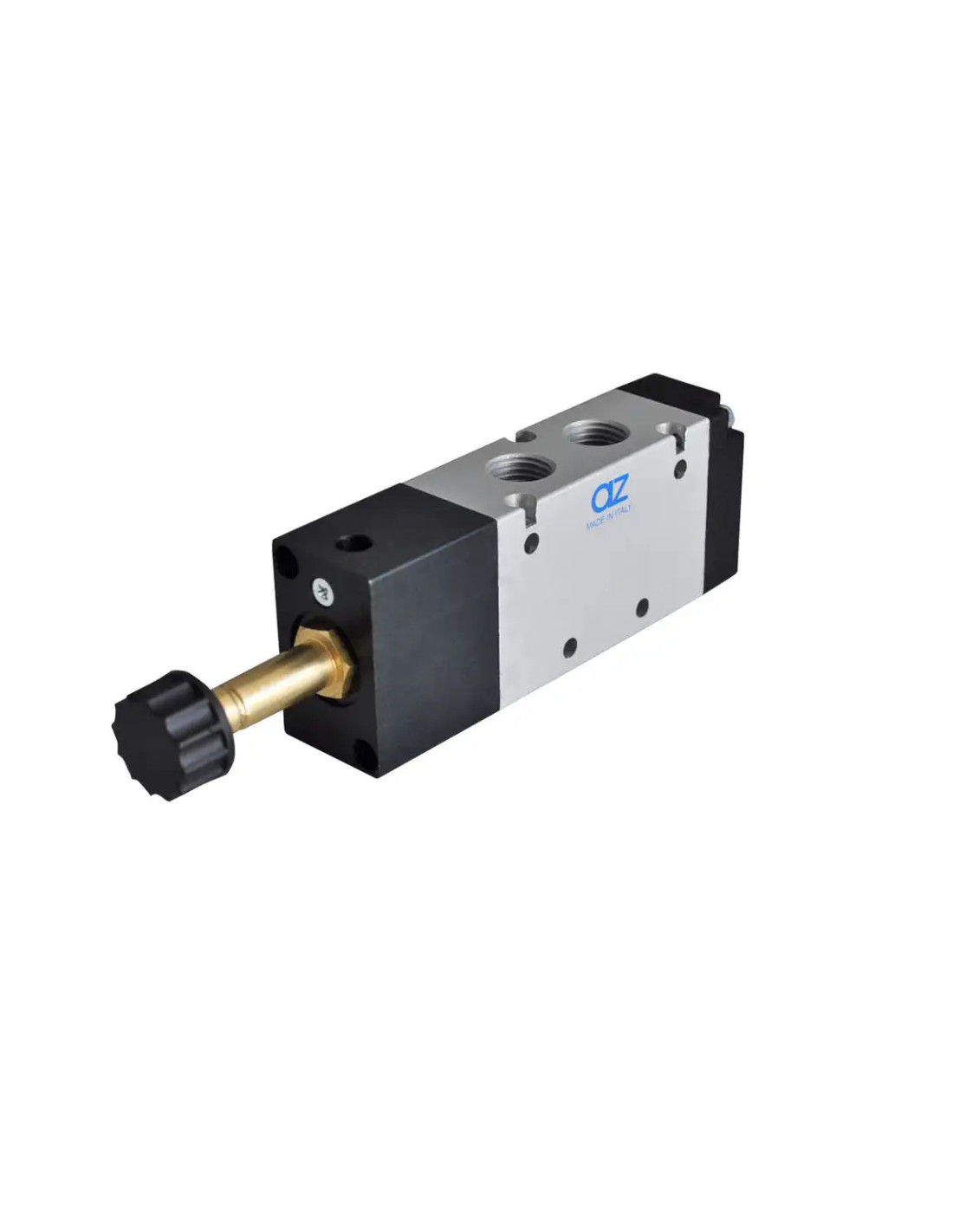

Elektrozawór pneumatyczny 5/2 G 1/8 monostabilny AZ Pneumatica – precyzyjna kontrola przepływu sprężonego powietrza
Elektrozawór pneumatyczny 5/2 G 1/8 monostabilny marki AZ Pneumatica (kod produktu: 521 ME) to zaawansowane rozwiązanie wykorzystywane do sterowania ruchem siłowników i innych elementów automatyki przemysłowej. Model ten wyposażony jest w mechaniczną sprężynę powrotną, dzięki czemu w przypadku zaniku sygnału sterującego automatycznie powraca do pozycji wyjściowej.
Charakterystyka i zastosowanie rozdzielacza 5/2 G 1/8 monostabilnego
Rozdzielacz 5/2 typu monostabilnego znajduje szerokie zastosowanie w układach pneumatycznych, gdzie wymagane jest niezawodne sterowanie przepływem sprężonego powietrza. Standardowy gwint G 1/8 umożliwia łatwą integrację z instalacjami pneumatycznymi o różnej konfiguracji.
- Automatyka przemysłowa – sterowanie ruchem siłowników dwustronnego działania
- Systemy pakujące, przenośniki, manipulatory
- Budowa maszyn oraz linie produkcyjne
- Obsługa elementów wykonawczych wymagających precyzyjnej kontroli przepływu powietrza
Wytrzymała konstrukcja zapewnia długi okres eksploatacji nawet w wymagających warunkach przemysłowych.
Zalety elektrozaworu 5/2 G 1/8 monostabilnego AZ Pneumatica
- Stabilna praca w zakresie ciśnień roboczych od 2,5 do 10 bar
- Szybki czas reakcji – kluczowy element dla nowoczesnych układów automatyki
- Przepływ aż do 550 l/min – efektywne zasilanie nawet dużych siłowników pneumatycznych
- Temperatura pracy do 60°C – możliwość montażu w różnych środowiskach
- Prosta obsługa i serwisowanie – umożliwia szybką wymianę cewki i wtyczki w razie potrzeby
- Kompaktowa budowa – niewielkie wymiary, łatwość montażu w ograniczonych przestrzeniach
Brak konieczności smarowania medium oraz możliwość pracy z przefiltrowanym powietrzem sprawiają, że elektrozawór ten spełnia wysokie wymagania nowoczesnych instalacji.
Typowa budowa i schemat działania elektrozaworu pneumatycznego 5/2 monostabilnego
Prezentowany model rozdzielacza 5/2 został wyposażony w gwint przyłączeniowy G 1/8" oraz jest przystosowany do montażu cewek o średnicy trzpienia 9 mm. Odpowiedni schemat pneumatyczny dostępny na ilustracji umożliwia szybkie projektowanie układów sterowania.
To rozwiązanie dedykowane jest zarówno do automatyzacji stanowisk produkcyjnych, jak i do serwisowych układów pneumatycznych. Szeroki zakres parametrów oraz uniwersalność konstrukcji sprawiają, że zawór ten sprawdzi się w różnorodnych zastosowaniach.
