Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 3 - 10 bar |
| Ciśnienie sterujące | 2 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Zakres czasu | 0 – 10 s |
| Przepływ nominalny | 550 Nl/min |
| Przyłącze | G 1/8 |
| A | 89,5 |
| B | 35 |
| C | 35 |
| D | 42 |
| E | 28 |
| ØF | 4,5 |
| G | G 1/8 |
| H | 44,75 |
| I | 35,75 |
| L | 3,5 |

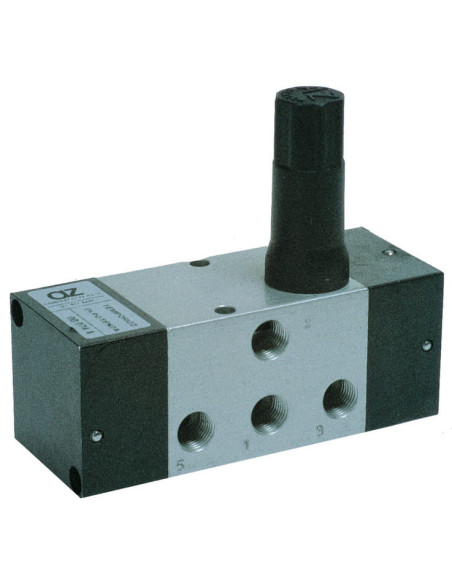

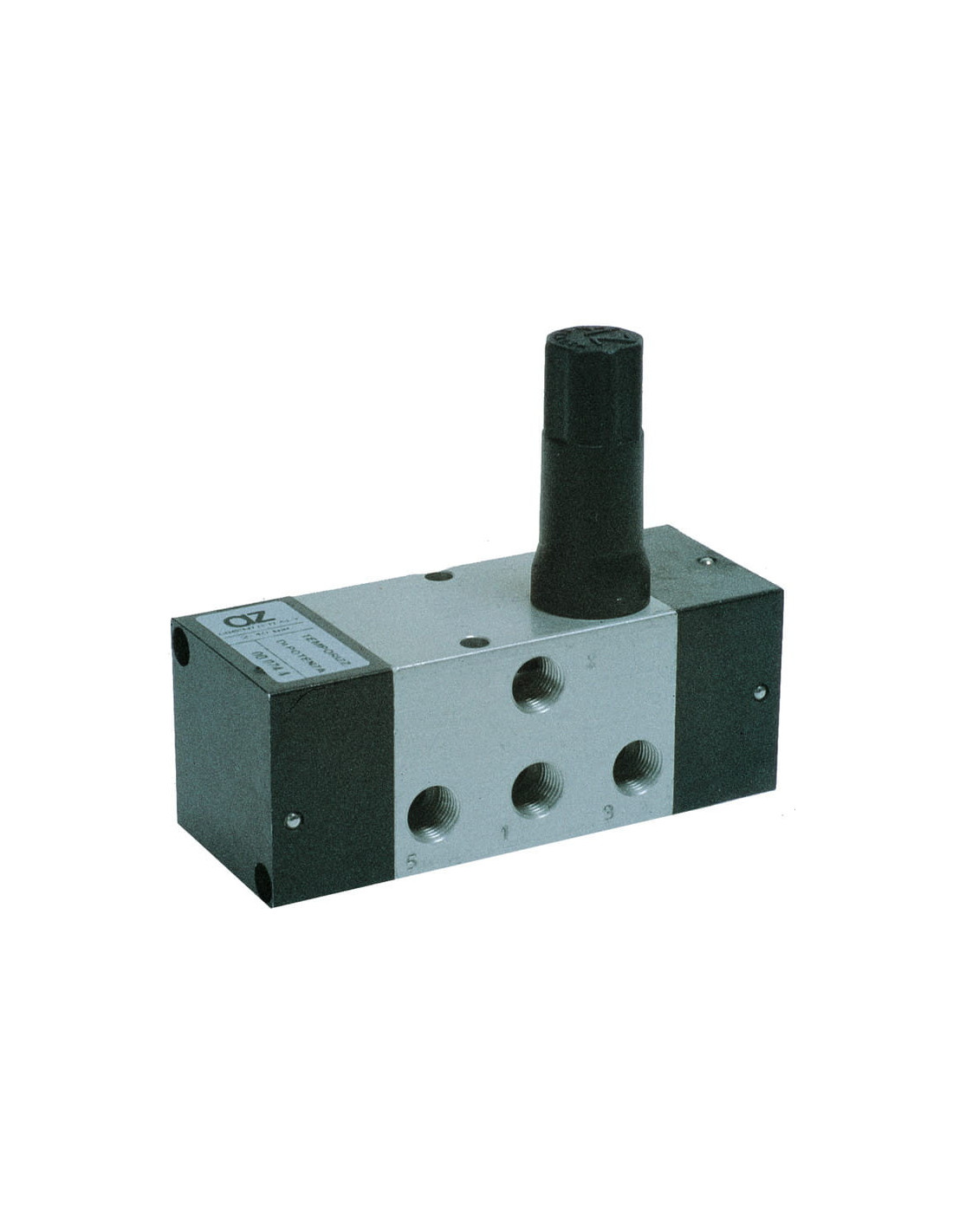

Zawór czasowy pneumatyczny 5/2 G 1/8 – możliwość precyzyjnej regulacji czasu
Zawór czasowy pneumatyczny 5/2 G 1/8 (kod produktu: 00.074.4) to rozwiązanie przeznaczone do układów sterowania w instalacjach sprężonego powietrza, gdzie istotne jest ustawienie opóźnienia czasowego przy zmianie położenia zaworu. Dzięki funkcji czasowego powrotu zapewniona jest dokładna kontrola cykli pracy w procesach automatyzacji.
Najważniejsze zalety i zastosowanie
Ten typ zaworu znajduje zastosowanie w różnorodnych układach pneumatycznych, w szczególności tam, gdzie niezbędne jest:
- Precyzyjne sterowanie ruchem siłowników w aplikacjach produkcyjnych
- Synchronizacja faz pracy maszyn dzięki dokładnej regulacji czasu
- Automatyzacja cykli w liniach produkcyjnych, urządzeniach pakujących oraz w systemach transportu wewnętrznego
- Sterowanie napędami wymagającymi pewnego i stabilnego działania przy zmieniających się obciążeniach

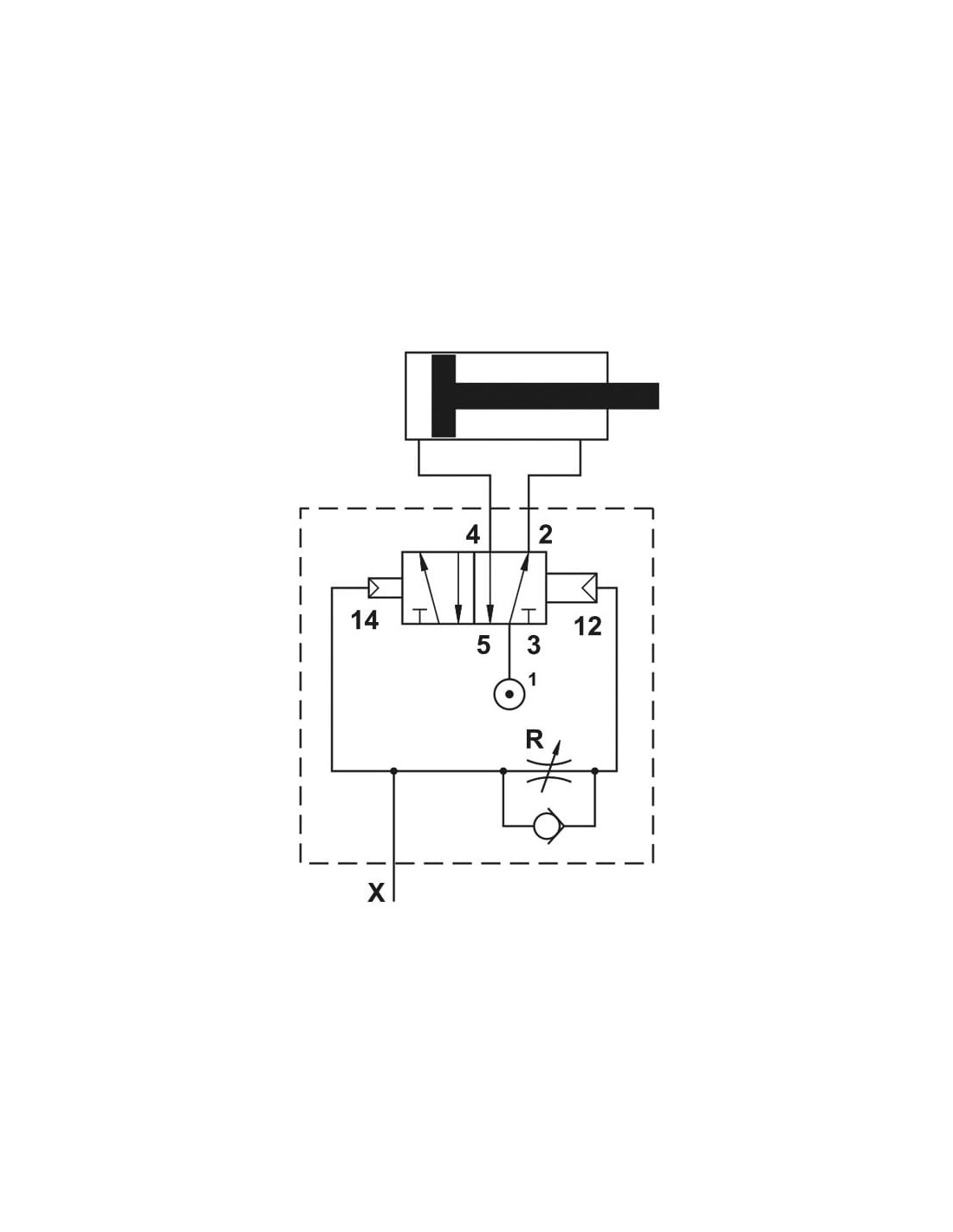

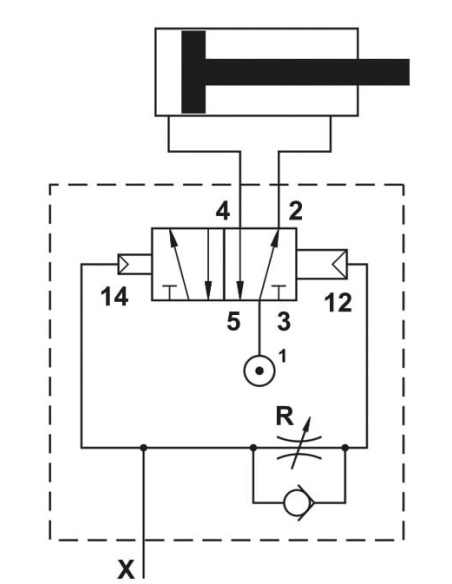

Charakterystyka techniczna zaworu 5/2
Wyróżnikiem tego modelu jest konstrukcja 5/2, umożliwiająca przełączanie między dwoma stanami roboczymi przy pięciu przyłączach. Zawór pracuje z przefiltrowanym sprężonym powietrzem, a dzięki jakości wykonania nie wymaga dodatkowego smarowania.
Najważniejsze parametry techniczne:
- Ciśnienie robocze: 3 – 10 bar
- Ciśnienie sterujące: 2 – 10 bar
- Temperatura otoczenia: do +60 °C
- Temperatura medium: do +60 °C
- Zakres czasu: 0 – 10 s (regulacja opóźnienia)
- Przepływ nominalny: 550 Nl/min
- Przyłącze: G 1/8

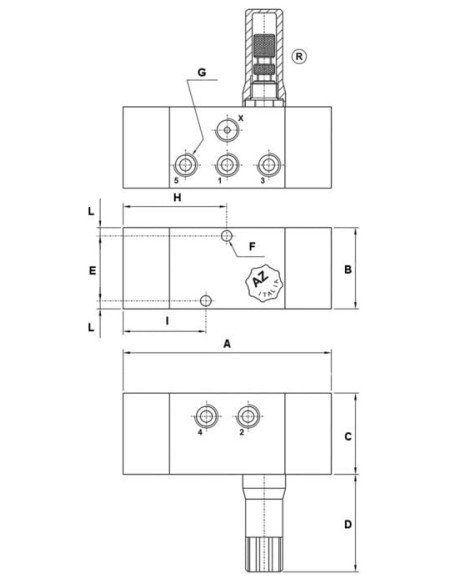

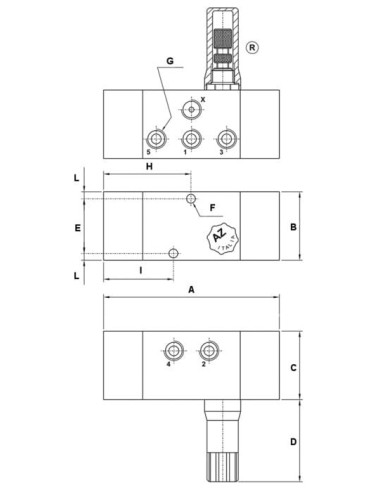

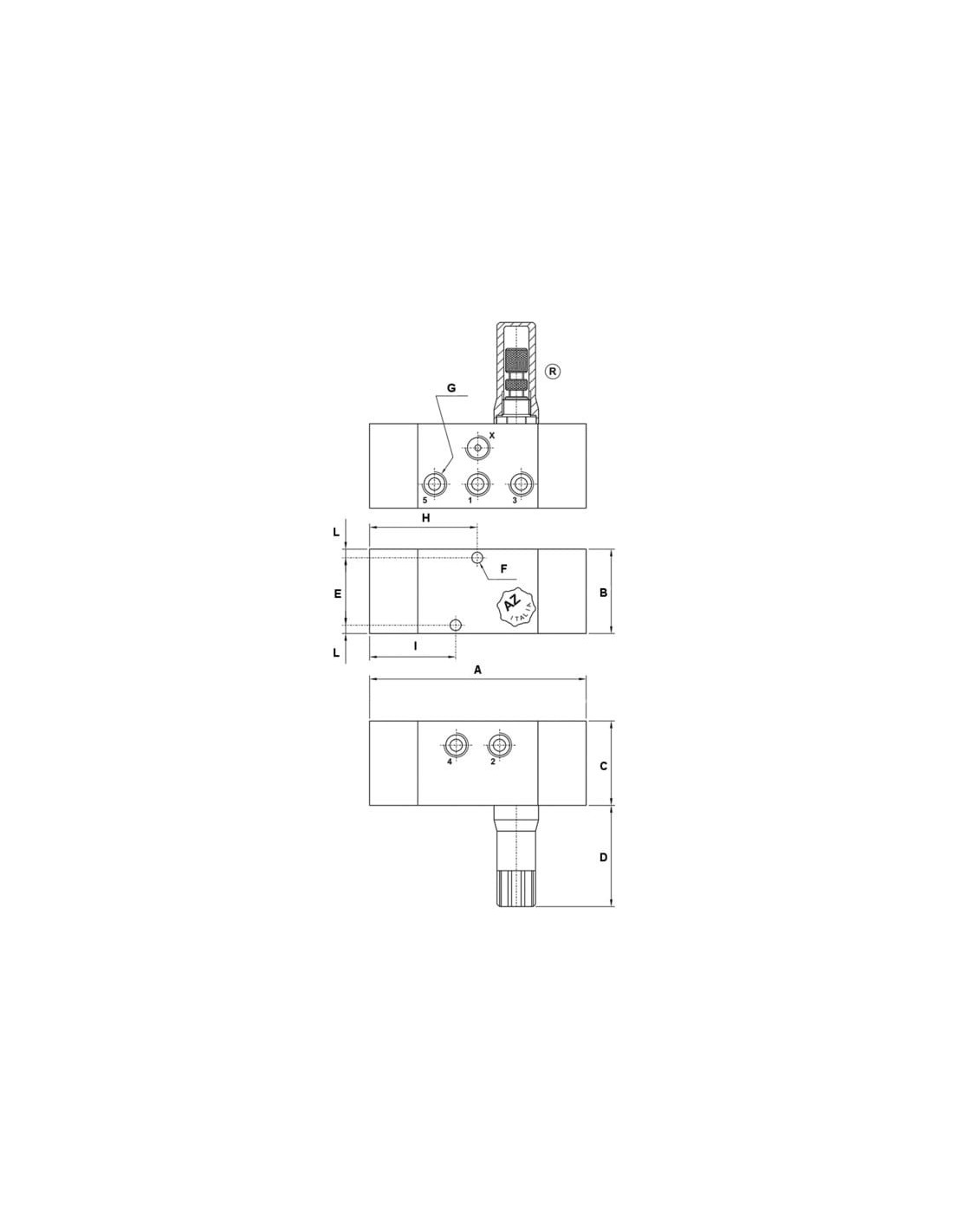

Wymiary i montaż
Kompaktowa obudowa zaworu umożliwia łatwy montaż w różnych układach pneumatycznych, a standardowe porty G 1/8 usprawniają integrację z istniejącymi instalacjami.
Najważniejsze wymiary:
- A: 89,5 mm
- B: 35 mm
- C: 35 mm
- D: 42 mm
- E: 28 mm
- ØF: 4,5 mm
- H: 44,75 mm
- I: 35,75 mm
- L: 3,5 mm
Podsumowanie
Precyzyjny zawór czasowy 5/2 G 1/8 z czasowym powrotem wspomaga zachowanie powtarzalności i dokładnej sekwencji ruchów w aplikacjach przemysłowych. Możliwość regulacji do 10 sekund, stabilna praca przy ciśnieniu roboczym do 10 bar oraz kompatybilność z szerokim zakresem temperatur sprawiają, że zawór jest uniwersalnym i niezawodnym elementem w wielu systemach pneumatyki. Idealnie nadaje się do kontroli procesów produkcyjnych, gdzie wymagana jest dokładna synchronizacja oraz pewność działania w wymagających warunkach. Wybór tego modelu pozwala na efektywną i ergonomiczną automatyzację linii technologicznych, minimalizując ryzyko błędów oraz przestojów.
