Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Temperatura medium | max. +60 °C |
| Temperatura otoczenia | max. +60 °C |
| Funkcja logiczna | OR |
| ØF | 4,5 |
| Przyłącze | Ø4 |
| DN | 2,5 |
| Przepływ | 100 l/min |
| A | 30 |
| B | 30 |
| C | 14 |
| D | 12 |
| D1 | 9 |
| H | 3,7 |
| L | 7 |
| M | M4 |

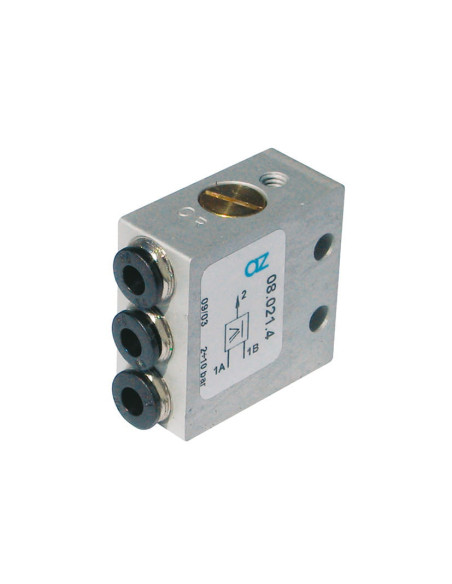

Zawór logiczny OR (LUB) mini do węża fi 4 mm 08.021.4
Zawór logiczny OR (LUB) jest przeznaczony do łączenia dwóch sygnałów pneumatycznych w jeden, gwarantując niezawodne działanie w układach sprężonego powietrza. Dzięki kompaktowym wymiarom i przyłączom pod wąż o średnicy 4 mm umożliwia szybki montaż w miejscach o ograniczonej przestrzeni. Wbudowany mechanizm logiczny OR zapewnia wyjście sygnału na wyjściu, gdy ciśnienie pojawi się na którymkolwiek z wejść.
Zastosowanie w szerokiej gamie układów pneumatycznych
Ten zawór pneumatyczny doskonale sprawdza się w:
- Automatyce przemysłowej – łączenie sygnałów sterujących z różnych obwodów;
- Liniach produkcyjnych – zapewnianie ciągłości zasilania nawet w przypadku braku ciśnienia na jednym z wejść;
- Systemach transportu wewnętrznego – skuteczne sterowanie procesami pneumatycznymi;
- Układach sterowania robotów – przetwarzanie sygnałów z wielu sekcji w prosty i wydajny sposób.
Najważniejsze zalety i cechy zaworu logicznego OR
Przefiltrowane sprężone powietrze jako medium zapewnia stabilną i czystą pracę. Brak konieczności smarowania usprawnia konserwację oraz ogranicza ryzyko zanieczyszczeń. Zakres temperatury roboczej do +60 °C umożliwia pracę w zróżnicowanych warunkach otoczenia.
Dodatkowe atuty to:
- Prosta instalacja dzięki kompaktowej budowie i wężom Ø4 mm;
- Wydajny przepływ rzędu 100 l/min, gwarantujący szybkie reagowanie układu;
- Trwała konstrukcja zapewniająca długą żywotność;
- Uniwersalne złącza typu push-in dopasowane do standardowych węży pneumatycznych.
Szczegółowe dane techniczne zaworu 08.021.4
Funkcja logiczna: OR (LUB)
Medium: przefiltrowane sprężone powietrze
Smarowanie: nie jest wymagane
Temperatura medium: do +60 °C
Temperatura otoczenia: do +60 °C
Średnica przyłącza: Ø4 mm
Przepływ: 100 l/min
DN: 2,5

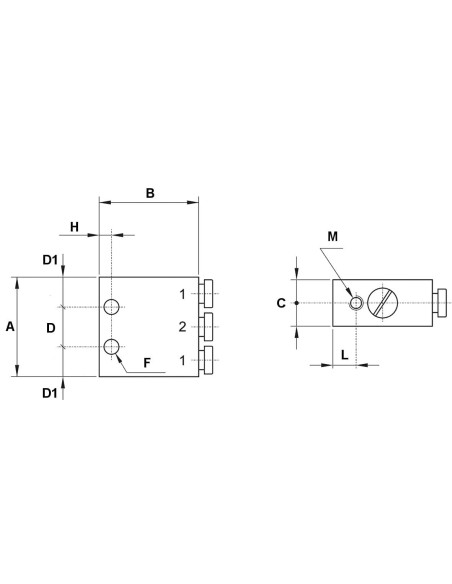

Wymiary:
- A: 30 mm, B: 30 mm, C: 14 mm
- D: 12 mm, D1: 9 mm, H: 3,7 mm
- L: 7 mm, M: M4, ØF: 4,5 mm
Właściwy dobór zaworu logicznego OR w układzie sprężonego powietrza wpływa na zwiększenie niezawodności i bezpieczeństwa pracy całego systemu. Konstrukcja tego modelu umożliwia płynne przełączanie sygnału, co ułatwia sterowanie różnorodnymi procesami w automatyce przemysłowej i innych zastosowaniach pneumatycznych.
