Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie sterujące | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/2 |
| Funkcja zaworu | 5/2 bistabilny |
| Przepływ | 4600 l/min |
| DN | 13 |
| A | 60 |
| B | 40 |
| C | 166 |
| D | 64 |
| D1 | 32 |
| E | 42 |
| ØF | 5,5 |
| G | G 1/2 |
| G1 | G 1/8 |
| H | 32 |
| K | 64 |
| ØL | 5,5 |
Zawór rozdzielający pneumatyczny 5/2 bistabilny G 1/2 – zastosowanie i zalety
Zawór rozdzielający pneumatyczny 5/2 G 1/2 bistabilny marki AZ Pneumatica, kod produktu 524 CC, to niezawodne urządzenie do sterowania ruchem sprężonego powietrza w instalacjach przemysłowych. Zawór ten umożliwia precyzyjne rozdzielanie i zmianę kierunku przepływu medium, co znajduje szerokie zastosowanie w automatyce przemysłowej, liniach produkcyjnych, układach sterowania siłownikami pneumatycznymi oraz w maszynach i urządzeniach technologicznych.
Budowa zaworu 5/2 bistabilnego G 1/2
Zawór pneumatyczny 5/2 bistabilny został wykonany z trwałych materiałów konstrukcyjnych, które zapewniają odporność na działanie wysokich ciśnień oraz wysoką wydajność nawet w intensywnych cyklach pracy. Standardowy gwint przyłączeniowy G 1/2 ułatwia montaż w większości systemów pneumatycznych, a zwarte wymiary obudowy gwarantują łatwą integrację z innymi elementami układu.
Typowe zastosowania zaworu rozdzielającego 5/2 G 1/2
Zawór 5/2 bistabilny jest doskonałym wyborem w aplikacjach wymagających szybkiego i niezawodnego sterowania kierunkiem przepływu powietrza, równocześnie zapewniając bezpieczeństwo i stabilność pracy całego układu. Jest często stosowany w:
- sterowaniu siłownikami dwustronnego działania
- układach automatyki w przemyśle spożywczym, chemicznym, drzewnym i maszynowym
- przesyłaniu lub odcinaniu sprężonego powietrza w liniach produkcyjnych
- systemach pakujących i manipulacyjnych
- układach bezpieczeństwa sterowania pneumatycznego
Zalety zaworu 5/2 bistabilnego AZ Pneumatica
- Wysoka wydajność przepływu do 4600 l/min, co pozwala na efektywne zasilanie nawet dużych układów pneumatycznych
- Bistabilność zapewnia utrzymanie pozycji zaworu nawet po zaniku sygnału sterującego
- Praca w zakresie ciśnień od 0 do 10 bar umożliwia szerokie zastosowanie w różnorodnych instalacjach
- Nie wymaga smarowania – uproszczona konserwacja i eksploatacja
- Odporność na temperatury do +60°C
- Solidna konstrukcja odpowiednia do pracy w wymagających środowiskach przemysłowych

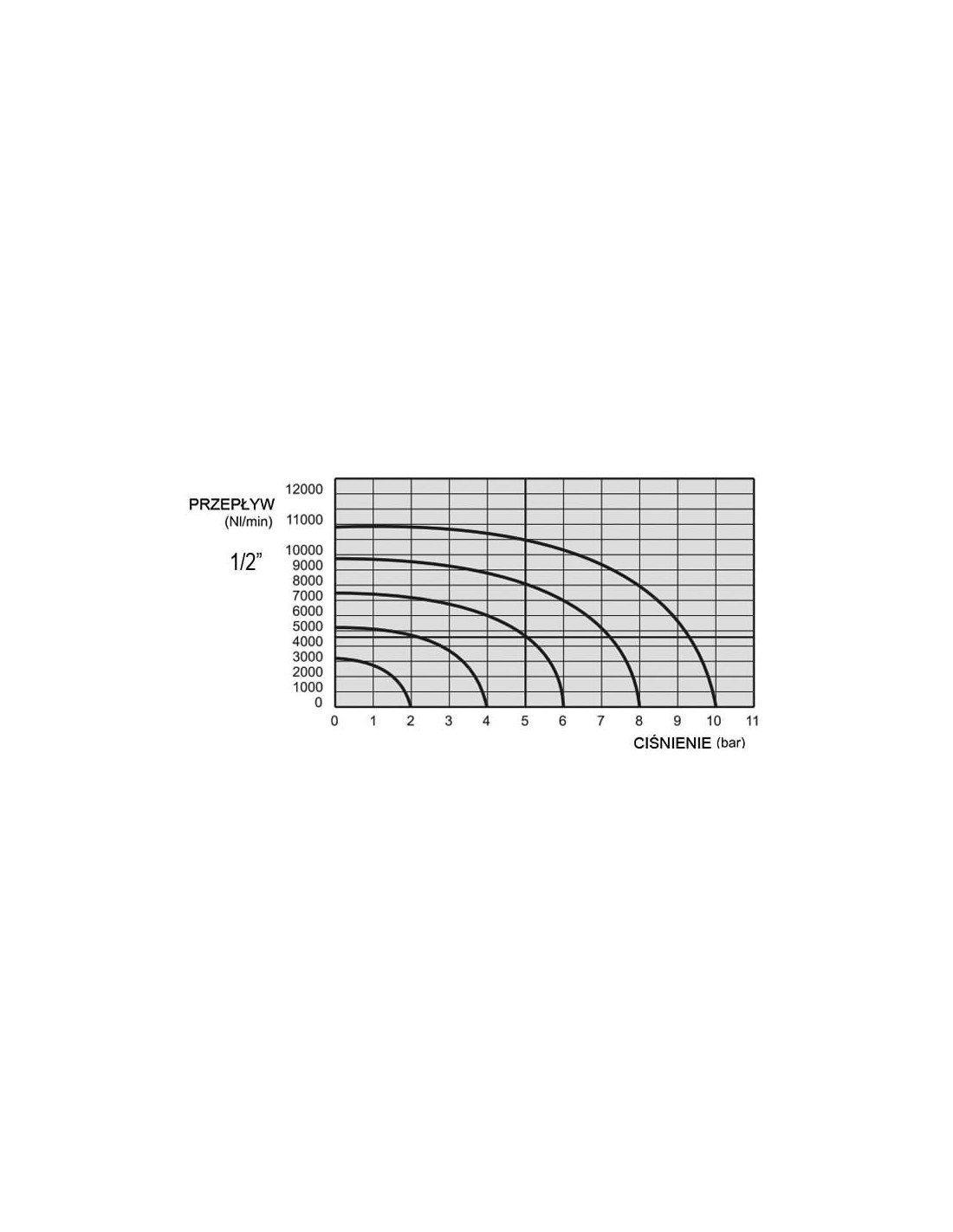

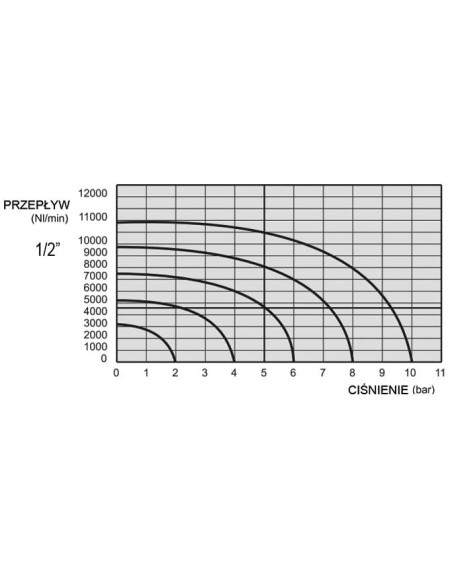

Charakterystyka działania i wykres przepływu
Dzięki optymalnej budowie wewnętrznej, zawór rozdzielający 5/2 bistabilny G 1/2 oferuje wysoki współczynnik przepływu – potwierdzony załączonym wykresem – co gwarantuje minimalne spadki ciśnienia nawet przy dużych przepływach. Budowa bistabilna pozwala na zastosowanie zaworu również w systemach z awaryjnym zatrzymaniem procesu.
Zawór pneumatyczny 5/2 bistabilny G 1/2 marki AZ Pneumatica to sprawdzone rozwiązanie dla profesjonalnych instalacji przemysłowych, zapewniające efektywną i bezpieczną pracę układów automatyki.
