Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

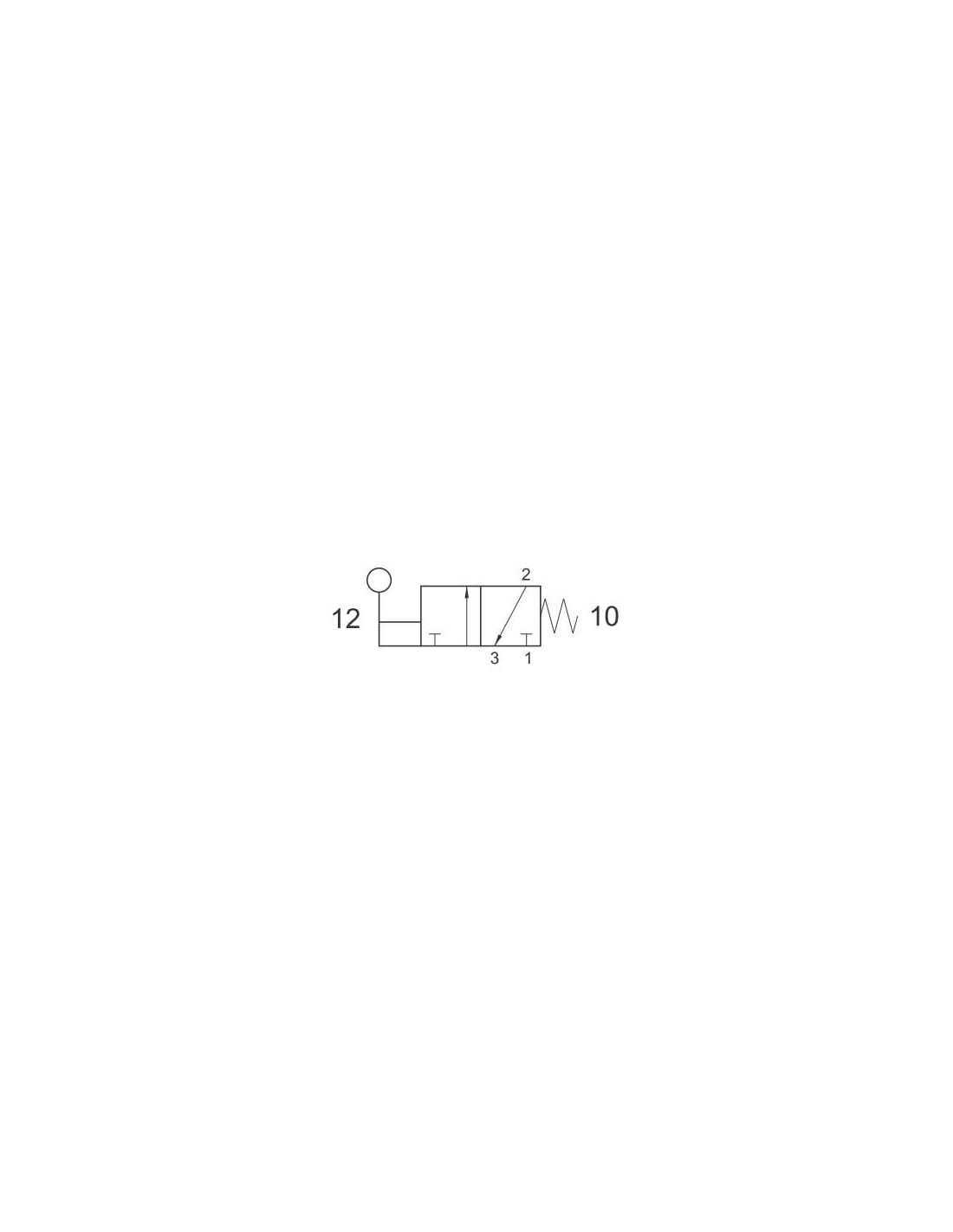

| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

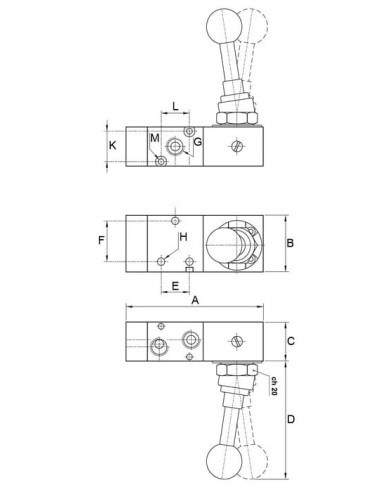

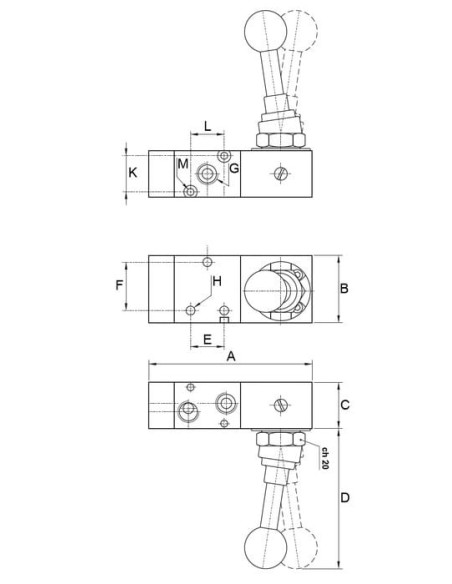

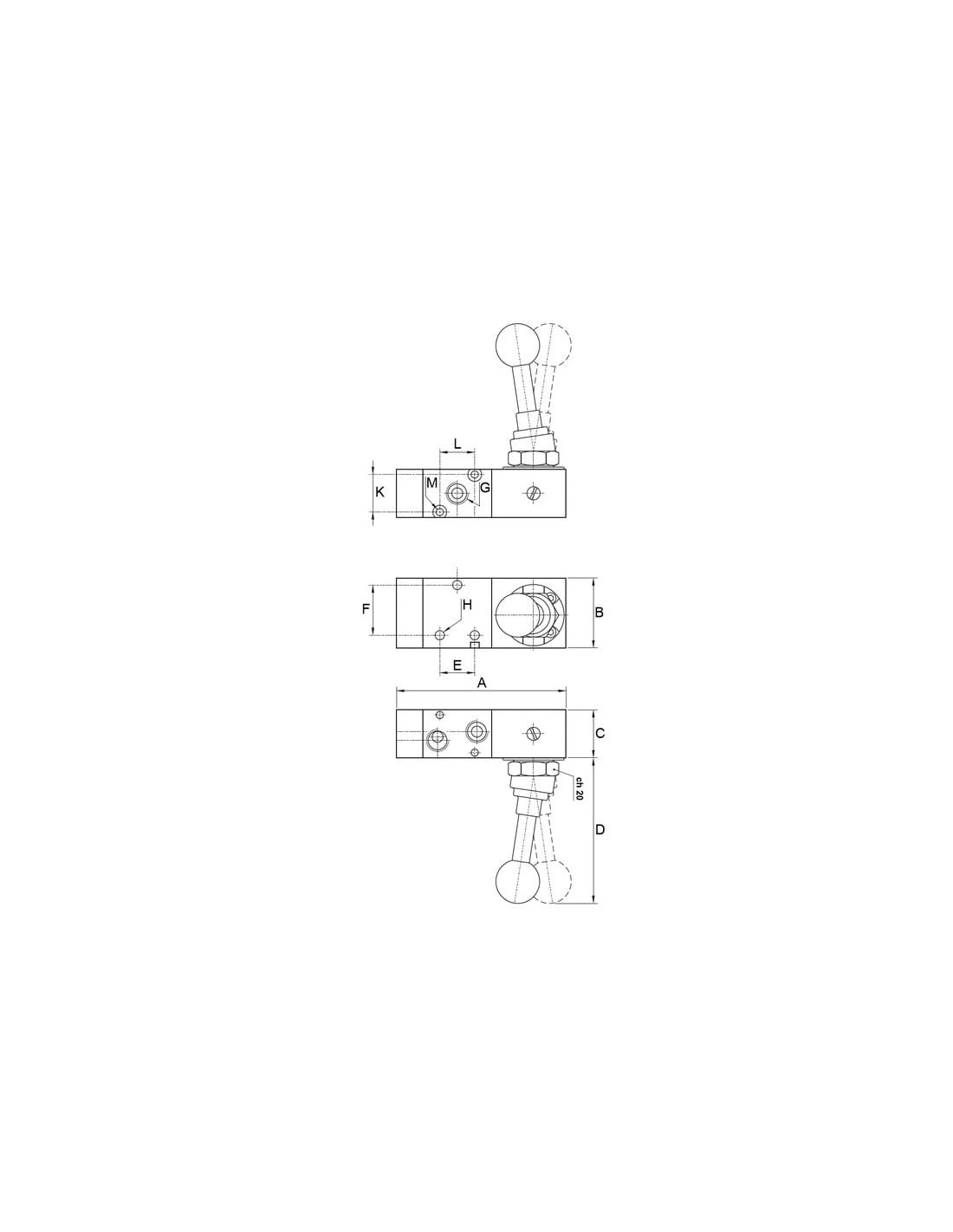

| A | 86,3 |
| B | 40 |
| C | 25 |
| D | 67 |
| E | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |

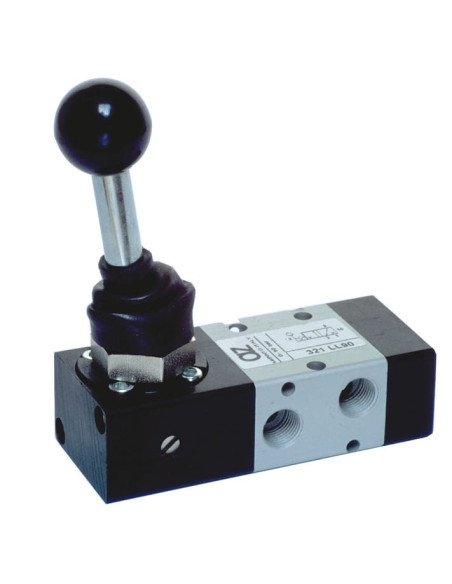

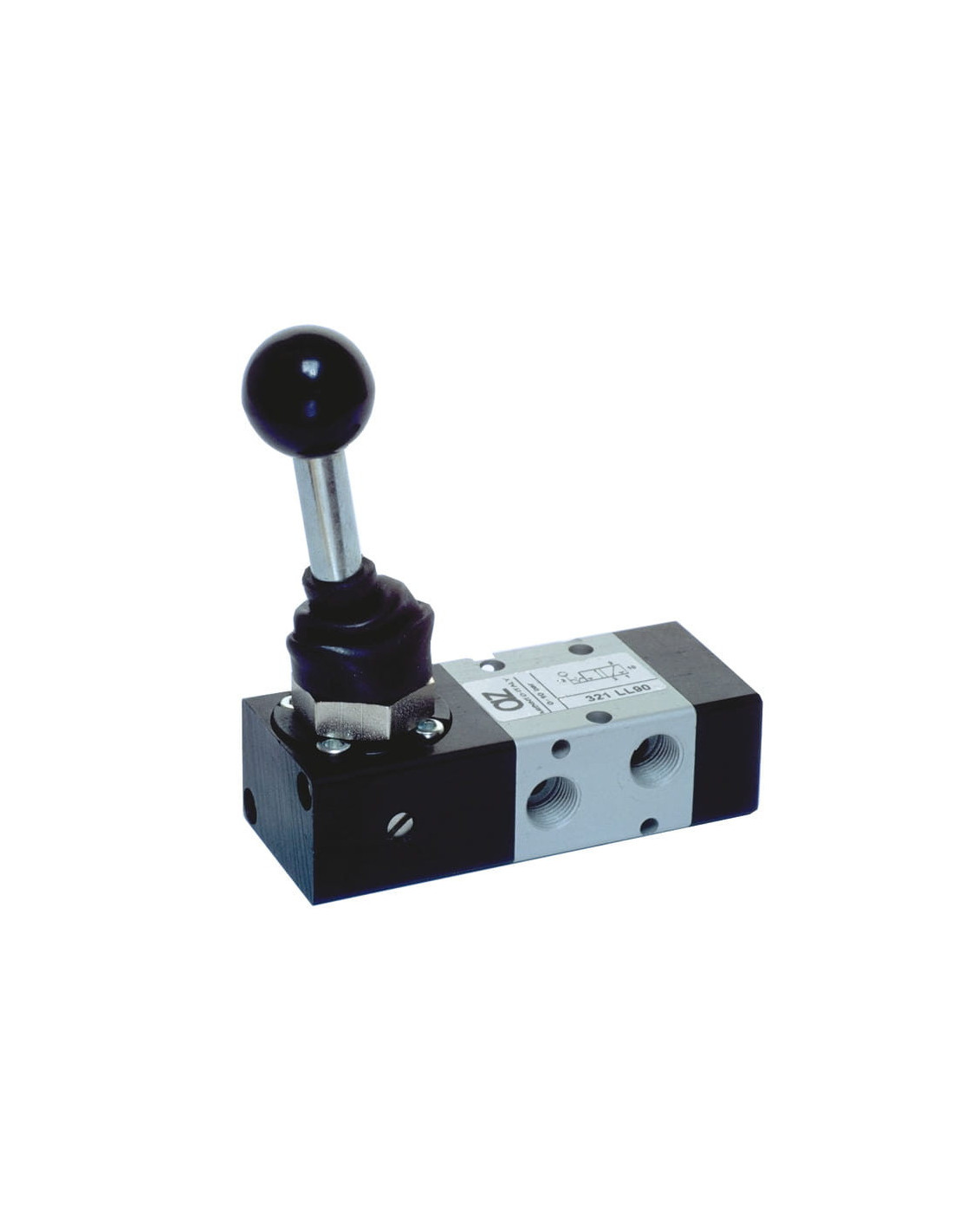

Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/4 NC – Zastosowanie i zalety
Zawór pneumatyczny ręczny 3/2 G 1/4 NC to monostabilne urządzenie przeznaczone do sterowania przepływem sprężonego powietrza w układach pneumatycznych. Dzięki powrotowi sprężyną oraz solidnej dźwigniowej konstrukcji zawór stanowi niezawodny element sterowania manualnego w różnorodnych aplikacjach przemysłowych i warsztatowych.
Budowa i wygoda obsługi zaworu 3/2 G 1/4 z dźwignią
Solidna budowa oraz ergonomiczna dźwignia zapewniają pewny chwyt oraz precyzyjne sterowanie. Brak konieczności smarowania, a także zastosowanie wysokiej jakości materiałów zwiększają trwałość oraz bezobsługowość działania. Kompaktowe wymiary umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach.
- Monostabilność – automatyczny powrót do pozycji wyjściowej dzięki sprężynie
- Obsługa ręczna – pełna kontrola nad cyklem pracy
- Zawór 3/2 NC – standard stosowany w precyzyjnych układach pneumatycznych
- Prosty montaż – przyłącza gwintowane G 1/4
- Zakres temperatur pracy do +60°C
- Ciśnienie robocze do 10 bar
- Wysoki przepływ nominalny – nawet do 1100 NI/min
Typowe zastosowania ręcznych zaworów pneumatycznych 3/2
Ręczne zawory rozdzielające 3/2 NC wykorzystywane są tam, gdzie wymagana jest natychmiastowa, szybka reakcja lub lokalna obsługa systemu pneumatycznego. Doskonale sprawdzają się w:
- Przemysłowych stanowiskach montażowych i serwisowych
- Układach sterowania siłownikami pneumatycznymi
- Maszynach pakujących i liniach produkcyjnych
- Automatycznych systemach zabezpieczeń
- Warsztatach i laboratoriach technicznych
Ręczny zawór pneumatyczny z powrotem sprężynowym zapewnia precyzyjne i szybkie rozłączanie lub podawanie medium, co czyni go kluczowym elementem wielu urządzeń przemysłowych.
Opis funkcjonalny i dodatkowe atuty
Mechaniczny zawór pneumatyczny jest dedykowany do pracy z przefiltrowanym sprężonym powietrzem, zapewniając niezawodność nawet przy intensywnym użytkowaniu. Łatwość integracji z instalacją oraz wyraźnie oznaczone porty wejścia i wyjścia ułatwiają konfigurację układu.
Zawór spełnia wymagania większości standardów branżowych, a dzięki prostej konstrukcji oraz materiałom odpornym na zużycie minimalizuje ryzyko awarii. To rozwiązanie jest rekomendowane do aplikacji, gdzie niezawodność i bezpieczeństwo procesu są priorytetem.
