Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

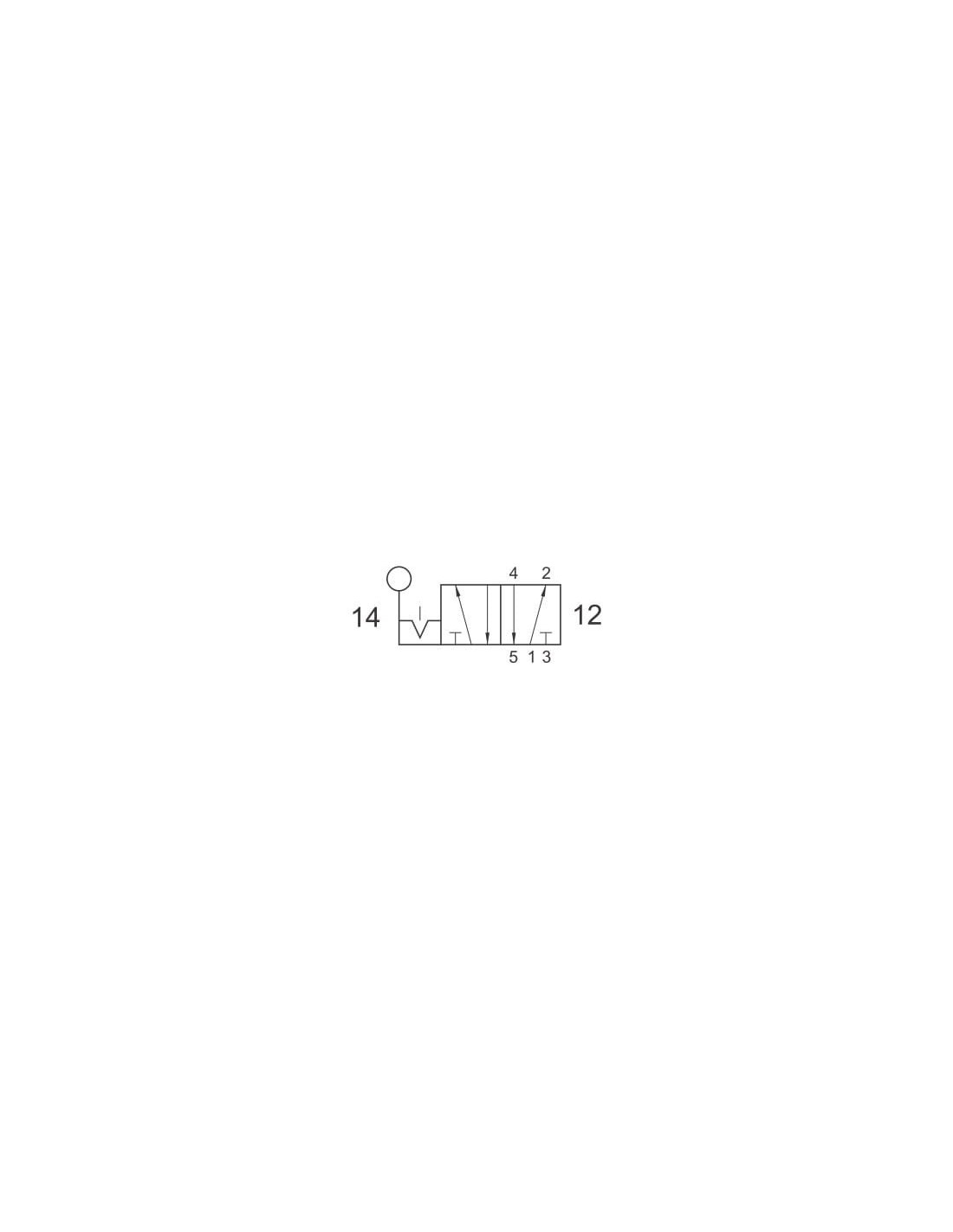

| Funkcja zaworu | 5/2 bistabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

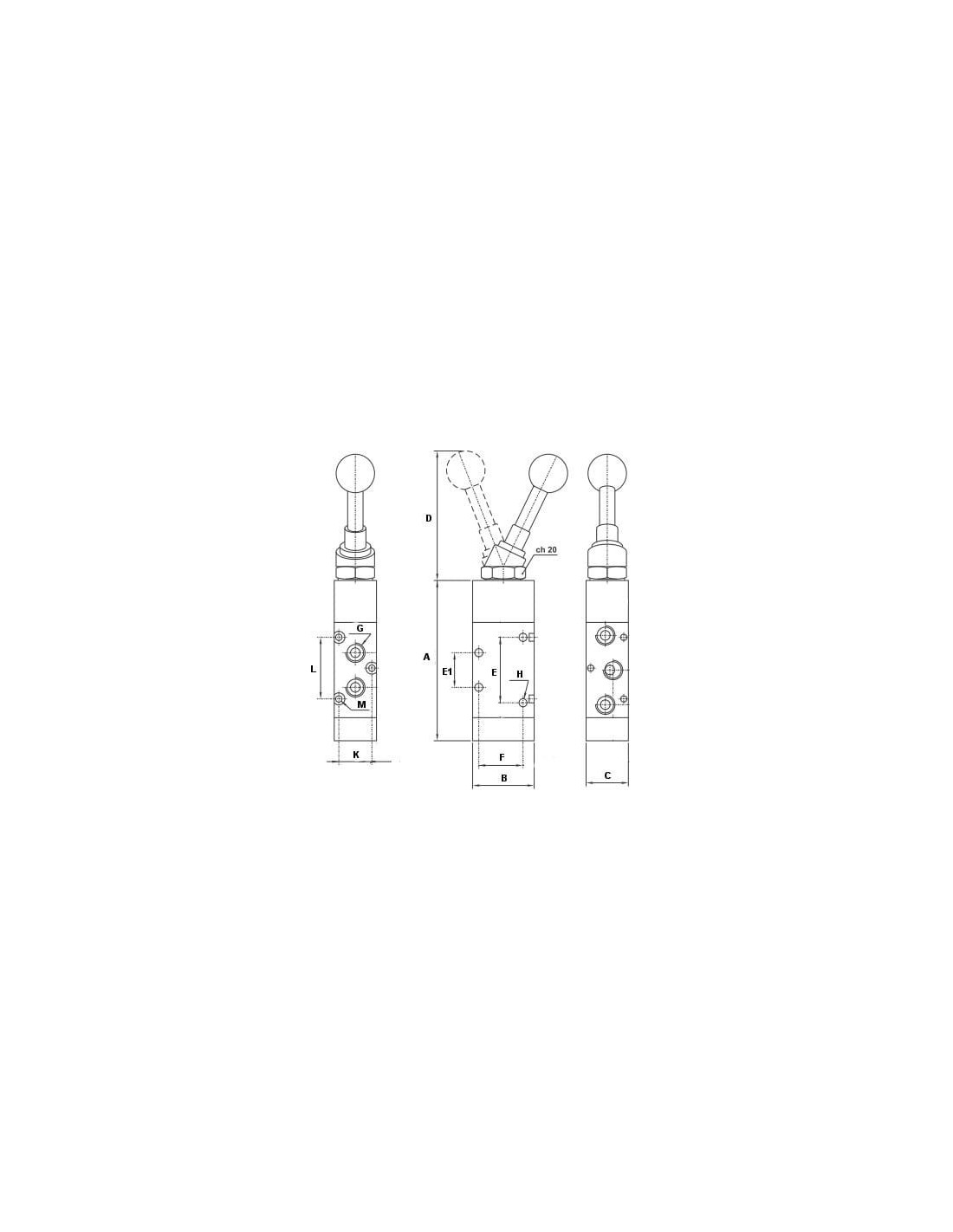

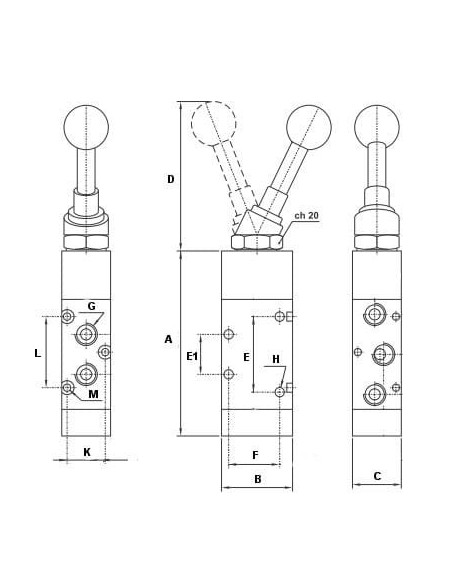

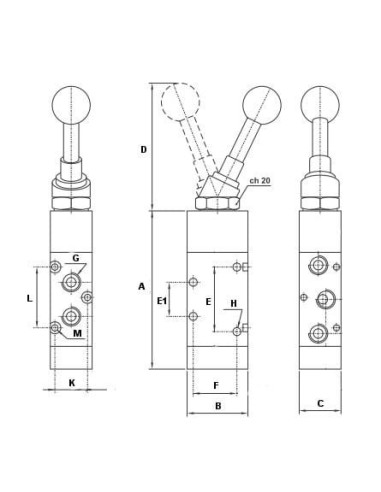

| A | 101 |
| B | 40 |
| C | 25 |
| D | 67,5 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 44 |
| ØM | 3,3 |

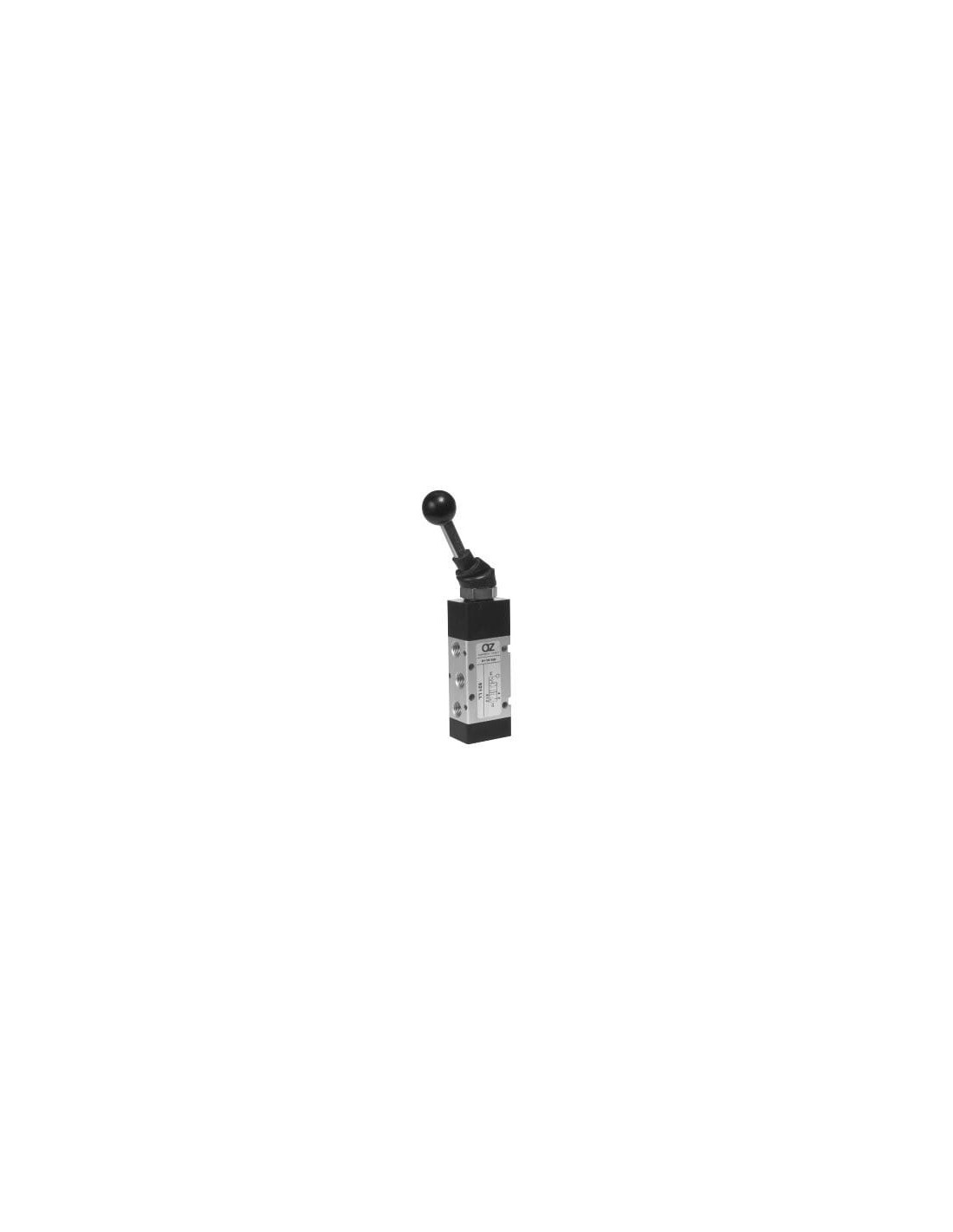

Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 bistabilny AZ Pneumatica – opis i zastosowanie
Zawór rozdzielający pneumatyczny ręczny 5/2 G 1/4 bistabilny, oznaczony kodem 522 LL, to wysokiej jakości element regulacji przepływu sprężonego powietrza, wykorzystywany w zaawansowanych instalacjach pneumatycznych. Wyposażony w ergonomiczną dźwignię ręczną, umożliwia precyzyjne i intuicyjne przełączanie pozycji zaworu bez konieczności użycia dodatkowych narzędzi czy zasilania elektrycznego. To rozwiązanie sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna, manualna kontrola obwodów pneumatycznych.
Najważniejsze cechy zaworu 5/2 G 1/4 bistabilnego – funkcjonalność i bezpieczeństwo
Bistabilny mechanizm działania pozwala na zachowanie ostatniej wybranej pozycji zaworu nawet po zwolnieniu dźwigni, co znacząco zwiększa bezpieczeństwo i stabilność sterowania. Pięciodrogowa konstrukcja (5/2) umożliwia sterowanie działaniem siłowników dwustronnego działania, wykonywanie zmian kierunku przepływu, a tym samym efektywną realizację cykli roboczych w szeroko pojętej automatyce pneumatycznej.
- Prosta obsługa – wygodna, ręczna dźwignia zapewnia błyskawiczną reakcję i kontrolę.
- Stabilność pozycji – zawór po przełączeniu pozostaje w wybranym ustawieniu.
- Wysoka wydajność przepływu – parametry umożliwiają wykorzystanie w rozbudowanych systemach.
- Uniwersalny gwint G 1/4 – kompatybilny ze standardowymi instalacjami pneumatycznymi.
- Brak konieczności smarowania – konstrukcja minimalizuje wymagania eksploatacyjne.
Typowe zastosowania zaworu rozdzielającego 5/2 G 1/4 bistabilnego
Zawory pneumatyczne 5/2 bistabilne ręczne są szeroko stosowane w przemyśle maszynowym, automatyce przemysłowej, liniach montażowych, a także w mniejszych warsztatach zajmujących się utrzymaniem ruchu. Za ich pomocą można sterować cylindrami pneumatycznymi, narzędziami oraz urządzeniami wymagającymi szybkiej i niezawodnej zmiany kierunku przepływu powietrza.
- Linie montażowe i produkcyjne
- Systemy sterowania ruchem maszyn
- Manipulatory i siłowniki pneumatyczne
- Automatyzacja procesów technologicznych
- Zastosowania warsztatowe – urządzenia testowe, stanowiska próżniowe
Konstrukcja, niezawodność i łatwy montaż
Konstrukcja zaworu oparta jest na solidnym korpusie oraz komponentach gwarantujących odporność na uszkodzenia mechaniczne i czynniki zewnętrzne. Gwintowane przyłącza G 1/4 pozwalają na szybki montaż do istniejących instalacji. Brak sprężyny powrotnej eliminuje konieczność serwisowania tego elementu oraz pozwala na bezproblemową integrację z większością układów pneumatycznych.
Zawór 5/2 pneumatyczny ręczny to niezawodne rozwiązanie dla każdego, kto oczekuje precyzyjnej kontroli przepływu oraz długotrwałej, bezawaryjnej pracy nawet w najbardziej wymagających warunkach przemysłowych.
