Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2,5 - 10 bar |
| Ciśnienie sterujące | 2,5 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Rozmiar | G 1/4 |
| Funkcja zaworu | 3/2 NC |

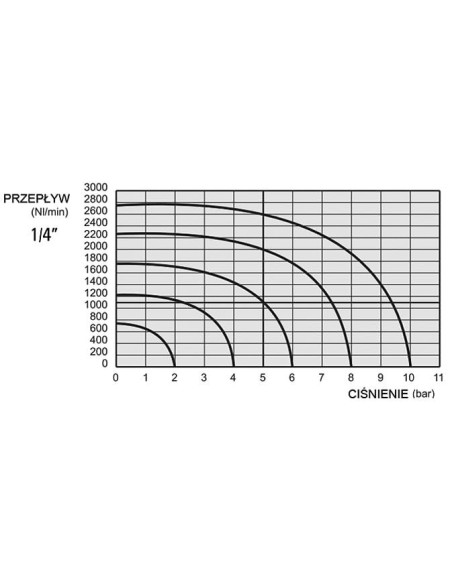

| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 72,8 |
| D | 22 |
| E | 26,3 |
| ØF | 4,2 |
| G | G 1/4 |
| G1 | G 1/8 |
| H | 19,6 |
| K | 22 |
| ØL | 3,3 |

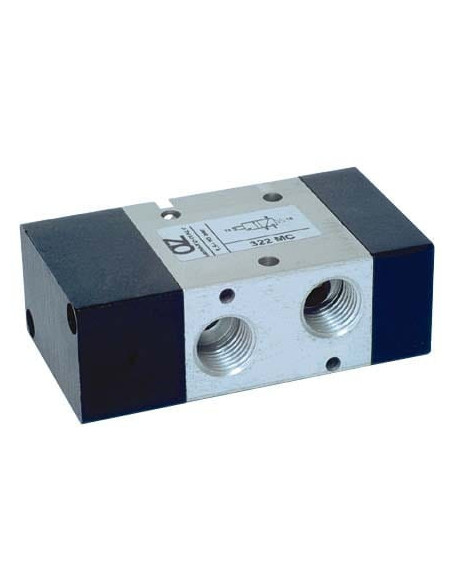

Zawór rozdzielający pneumatyczny 3/2 G 1/4 NC AZ Pneumatica 322 MC – uniwersalne rozwiązanie do sterowania pneumatycznego
Zawór rozdzielający pneumatyczny 3/2 G 1/4 NC normalnie zamknięty, monostabilny, oznaczony jako 322 MC, to wysokiej jakości element automatyki przemysłowej marki AZ Pneumatica. Przeznaczony do sterowania przepływem sprężonego powietrza w precyzyjnych układach pneumatycznych, gwarantuje niezawodność oraz wysoką wydajność nawet w intensywnych procesach produkcyjnych.
Charakterystyka i budowa zaworu 3/2 G 1/4 NC
Zawór 3/2 NC (normalnie zamknięty) umożliwia błyskawiczne sterowanie przepływem medium dzięki konfiguracji trzech portów i dwóch pozycji, co znajduje zastosowanie zarówno w zasilaniu, jak i odcinaniu powietrza. W stanie spoczynkowym zawór pozostaje zamknięty, a zadziałanie siłownika otwiera przepływ powietrza.
- Typ: monostabilny, sprężyna powrotna
- Rozmiar przyłączy: G 1/4 (port główny), G 1/8 (port sterujący)
- Kompaktowe wymiary ułatwiają montaż w ciasnych przestrzeniach
- Wysoka wydajność przepływu do 1100 l/min
Zastosowanie zaworu rozdzielającego pneumatycznego 3/2 NC
Zawór pneumatyczny 3/2 G 1/4 NC znajduje szerokie zastosowanie w różnych branżach przemysłowych i w automatyce, takich jak:
- Systemy sterowania maszyn produkcyjnych
- Automaty pneumatyczne
- Linie montażowe wymagające częstej zmiany kierunku przepływu powietrza
- Przemysł spożywczy i farmaceutyczny, gdzie istotna jest czystość medium (nie wymaga smarowania)
- Układy bezpieczeństwa oraz automatyczne blokady
Zalety zastosowania zaworu 3/2 G 1/4 AZ Pneumatica
- Brak potrzeby smarowania – urządzenie pracuje optymalnie bez konieczności dodatkowego olejowania powietrza
- Szeroki zakres ciśnienia roboczego i sterującego – od 2,5 do 10 bar, co umożliwia pracę w różnych warunkach przemysłowych
- Podwyższona trwałość i odporność na zużycie dzięki wysokiej jakości materiałom wykonania
- Możliwość pracy w podwyższonej temperaturze do 60°C, odpowiedni dla wymagających aplikacji
- Precyzyjna i szybka reakcja dzięki monostabilnej konstrukcji
Typowa konfiguracja i schemat działania zaworu rozdzielającego pneumatycznego
Schemat zaworu 3/2 pokazuje typową konfigurację portów:
- Wejście powietrza (port 1)
- Wyjście sterowane (port 2)
- Wydech (port 3)
Działanie mechanizmu opiera się na przemieszczaniu tłoczyska za pomocą siłownika oraz sprężyny powrotnej, co zapewnia szybkie przełączanie pozycji zaworu.
Główne cechy i zalety zaworu 3/2 G 1/4 NC – podsumowanie
- Wysoka przepustowość – nawet do 1100 l/min przy kompaktowych wymiarach
- Trwałość i niezawodność w wymagających aplikacjach przemysłowych
- Uniwersalność zastosowań w różnych branżach przemysłu
- Łatwy montaż oraz konserwacja, bez konieczności użycia specjalistycznych narzędzi
Zawór rozdzielający pneumatyczny 322 MC AZ Pneumatica to sprawdzony wybór dla wymagających instalacji automatyki pneumatycznej, gwarantujący niezawodność, bezpieczeństwo i wszechstronność zastosowań w różnorodnych aplikacjach przemysłowych.
