Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Funkcja zaworu | 3/2 bistabilny |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1100 NI/min |
| DN | 7,5 |

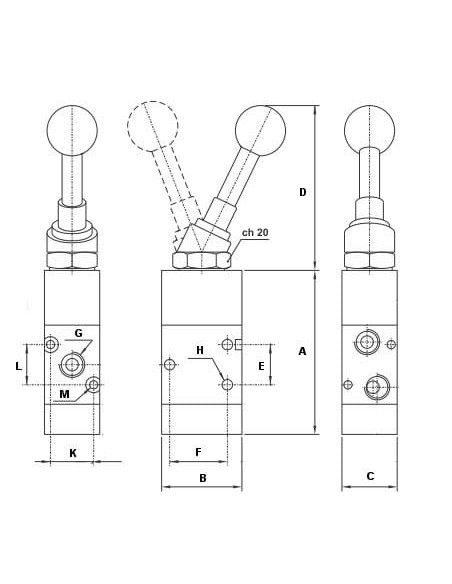

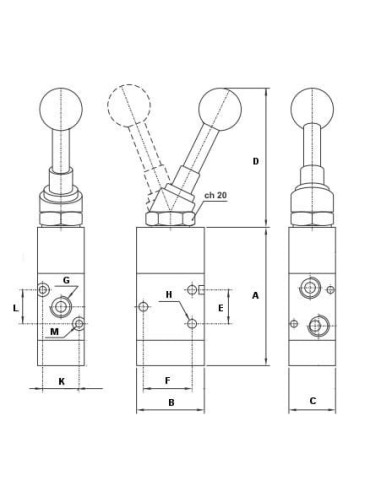

| A | 77,8 |
| B | 40 |
| C | 25 |
| D | 67,5 |
| E | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |
Zawór rozdzielający mechaniczny ręczny 3/2 G 1/4 NC – bistabilny, dźwignia – profesjonalne rozwiązanie dla pneumatyki
Zawór rozdzielający mechaniczny ręczny 3/2 G 1/4 NC (kod produktu: 322 LL) to uniwersalny element stosowany w szerokim zakresie aplikacji pneumatycznych. Charakteryzuje się bistabilną konstrukcją oraz ergonomiczną dźwignią, co pozwala na intuicyjne i sprawne sterowanie przepływem sprężonego powietrza. Zamknięta pozycja spoczynkowa (NC - normally closed) gwarantuje bezpieczeństwo użytkowania nawet w przypadku zaniku sygnału sterującego.
Kluczowe zalety i funkcjonalność zaworu 3/2 G 1/4
- Niezawodność działania – brak sprężyny oraz konstrukcja bistabilna, która zapewnia utrzymanie stanu po przestawieniu dźwigni.
- Wysoka wydajność przepływu – nominalny przepływ do 1100 NI/min pozwala na zastosowanie w większości układów pneumatycznych.
- Prosty montaż i uniwersalne przyłącza – standardowy gwint G 1/4 zapewnia kompatybilność z szeroką gamą instalacji pneumatycznych.
- Odporność na warunki pracy – trwała obudowa umożliwia pracę w temperaturze otoczenia do +60°C oraz przy ciśnieniu roboczym do 10 bar.
- Niskie wymagania dotyczące medium – brak konieczności dodatkowego smarowania i praca z przefiltrowanym sprężonym powietrzem.
- Intuicyjna obsługa manualna – wygodna dźwignia zapewnia szybkie i precyzyjne przełączanie pozycji zaworu.
Zastosowania mechanicznego zaworu bistabilnego 3/2
Zawór ręczny 3/2 bistabilny G 1/4 znajduje zastosowanie w:
- układach rozruchowych i awaryjnych maszyn pneumatycznych,
- ręcznym sterowaniu siłownikami pneumatycznymi,
- zamykaniu i otwieraniu obwodów powietrznych w liniach produkcyjnych,
- kontroli i nadzorze urządzeń automatyki przemysłowej,
- selektywnym rozdzielaniu ciśnienia w systemach transportu pneumatycznego,
- aplikacjach laboratoryjnych i technicznych, gdzie kluczowe jest szybkie przełączanie stanu obwodu.
Budowa i wymiary – łatwa integracja z systemami
Kompaktowa obudowa zaworu oraz przemyślane rozmieszczenie portów i mocowań sprawiają, że urządzenie jest łatwe w montażu i serwisowaniu. Dzięki precyzyjnym parametrom wymiarowym, zawór można łatwo zintegrować z istniejącymi układami pneumatycznymi, zarówno w nowych aplikacjach, jak i przy modernizacji starszych systemów.
Zawory mechaniczne ręczne 3/2 bistabilne G 1/4 to niezawodność, prostota i elastyczność zastosowań – wybór sprawdzony w środowiskach przemysłowych wymagających manualnego sterowania rozdziałem sprężonego powietrza.
