Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 1,5 - 8 bar |
| Temperatura medium | -20°C do +70°C |
| Funkcja zaworu | 3/2 NC |
| Przepływ | 800 l/min |
| A | G 1/8 |
| C | 30 |
| D | 17 |
| E | 16 |
| F | 22 |
| G | 0 |
| H | 31 |
| J | 3,3 |
| K | 4,3 |
| L | 18,5 |
| M | 25 |
| N | 9,3 |
| O | 35 |
| P | 66,7 |
| Q | 40,2 |
| R | 20 |
| S | 22 |
| W | 112,7 |

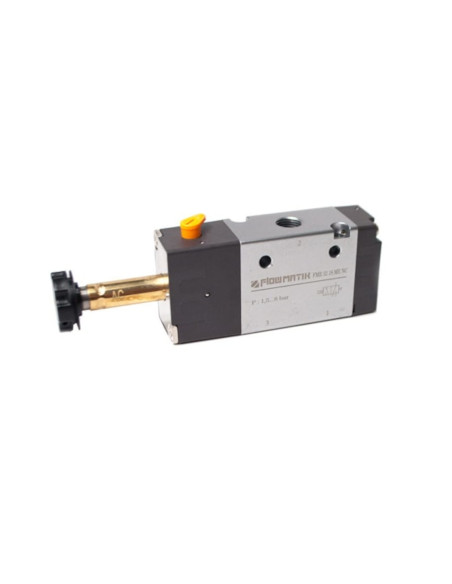

Elektrozawór pneumatyczny rozdzielający 3/2 G 1/8 NC – zastosowanie i właściwości
Elektrozawór pneumatyczny 3/2 G 1/8 NC monostabilny to kluczowy element systemów automatyki przemysłowej, umożliwiający precyzyjne sterowanie przepływem sprężonego powietrza. Jego budowa gwarantuje niezawodność oraz długą żywotność, nawet w wymagających warunkach pracy. Zawór działa w konfiguracji normalnie zamkniętej (NC), co oznacza, że w stanie spoczynku blokuje przepływ medium, a otwiera się pod wpływem sygnału sterującego.
Gdzie stosować elektrozawory pneumatyczne 3/2 G 1/8?
Elektrozawory 3/2 znajdują szerokie zastosowanie w instalacjach pneumatycznych do sterowania siłownikami jedno- i dwustronnego działania oraz w systemach wymagających szybkiego i precyzyjnego załączania lub odcinania sprężonego powietrza. Dzięki uniwersalnym wymiarom i złączom G 1/8, ten zawór może być łatwo instalowany w większości rozwiązań przemysłowych, m.in.:
- Automatyka maszyn produkcyjnych
- Systemy pakowania i sortowania
- Technika laboratoryjna
- Linie montażowe
- Układy transportu pneumatycznego
Zalety elektrozaworu pneumatycznego 3/2 monostabilnego
Kluczowe zalety elektrozaworu tego typu to:
- Wysoka wydajność przepływu – nawet do 800 l/min, co pozwala na efektywne zasilanie szerokiego zakresu odbiorników pneumatycznych.
- Zakres ciśnienia roboczego od 1,5 do 8 bar – gwarantuje wszechstronne zastosowanie w instalacjach przemysłowych.
- Odporność na szeroki zakres temperatur (-20°C do +70°C).
- Brak konieczności smarowania medium – znacząco zmniejsza wymagania eksploatacyjne.
- Prosta i trwała konstrukcja oraz łatwa obsługa manualna.
Warunki pracy i eksploatacji – parametry medium
Elektrozawór pneumatyczny 3/2 G 1/8 NC przeznaczony jest do pracy z przefiltrowanym sprężonym powietrzem. Parametry techniczne umożliwiają eksploatację zarówno w niskich, jak i podwyższonych temperaturach, zachowując stabilność działania i szczelność układu.
Budowa i uniwersalne wymiary – dokumentacja techniczna

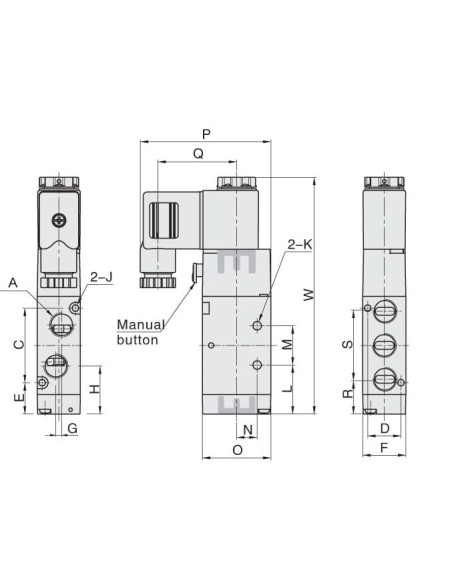

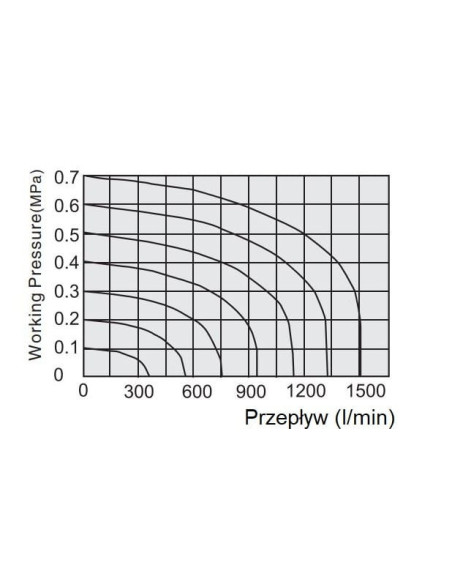

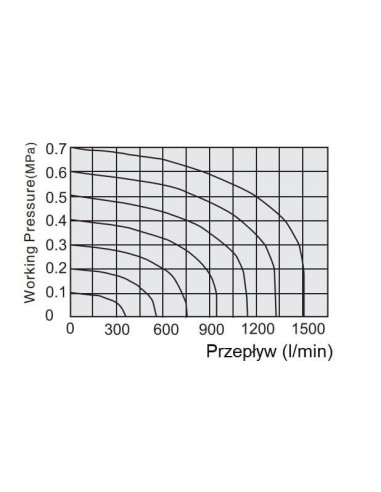

Kompaktowe wymiary oraz gwint G 1/8 pozwalają na łatwą integrację z istniejącymi instalacjami pneumatycznymi. Wytrzymała konstrukcja korpusu oraz niezawodny mechanizm monostabilny ze sprężyną zapewniają stabilną pracę przez długi czas. Dołączone rysunki techniczne oraz wykresy przepływu umożliwiają precyzyjne zaprojektowanie i optymalizację systemu.
Typowe zastosowania elektrozaworu 3/2 G 1/8 NC w automatyce
Typowe zastosowania opisywanego zaworu obejmują:
- Sterowanie siłownikami i napędami pneumatycznymi.
- Automatyzacja procesów przemysłowych.
- Szybkie odcinanie i podawanie powietrza w urządzeniach laboratoryjnych.
- Systemy bezpieczeństwa oraz awaryjnego odpowietrzania układów.
- Precyzyjne dozowanie sprężonego powietrza w instalacjach technologicznych.
Elektrozawór pneumatyczny rozdzielający 3/2 G 1/8 NC to uniwersalny i wytrzymały element każdej nowoczesnej instalacji pneumatycznej, stworzony z myślą o użytkownikach wymagających niezawodnego sterowania przepływem powietrza w szerokim zakresie aplikacji przemysłowych.
