Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2 – 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 6 N |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | M5 boczne |
| Przepływ nominalny | 100 NI/min |
| DN | 2,5 |
Zawór mechaniczny mini 3/2 M5 NC – kompaktowe rozwiązanie do pneumatyki
Zawór mechaniczny mini 3/2 M5 NC (normalnie zamknięty, z przyciskiem, z bocznym przyłączem) to niezawodny element wykorzystywany w nowoczesnych systemach pneumatycznych. Charakteryzuje się kompaktowymi wymiarami i precyzyjną konstrukcją, która umożliwia pracę w miejscach o ograniczonej przestrzeni.
Najważniejsze cechy i możliwości zastosowania zaworu 3/2 NC M5
Miniaturowy zawór pneumatyczny 3/2 NC M5 przeznaczony jest do pracy z przefiltrowanym, sprężonym powietrzem i działa w układach, gdzie istotna jest szybka i niezawodna kontrola przepływu medium. Zawór znajduje zastosowanie m.in. w:
- Automatyce przemysłowej – sterowanie elementami wykonawczymi w liniach montażowych, maszynach i narzędziach pneumatycznych.
- Robotyce – umożliwia realizację szybkich przełączeń w układach chwytaków i manipulatorów.
- Laboratoriach i stanowiskach testowych – wszędzie tam, gdzie liczy się precyzja i bezpieczeństwo pracy z mediami pod ciśnieniem.
- Zastosowaniach mobilnych – dzięki kompaktowym rozmiarom idealnie sprawdza się w urządzeniach przenośnych.
Zalety zaworu mechanicznego mini 3/2 M5 z bocznym przyłączem
Główne zalety:
- Kompaktowa budowa – niewielkie wymiary umożliwiają montaż nawet w bardzo ograniczonych przestrzeniach.
- Odporność na wysokie temperatury – możliwość pracy w temperaturach otoczenia i medium do +60°C.
- Brak konieczności smarowania – bezobsługowa eksploatacja.
- Szybka i łatwa aktywacja – niska siła przesterowująca (6 N), intuicyjna obsługa za pomocą przycisku.
- Niezawodne połączenia boczne – przyłącza typu M5 ułatwiają integrację z różnymi typami instalacji pneumatycznych.
- Stabilność i wytrzymałość – solidne wykonanie zapewnia niezawodność działania nawet przy intensywnej eksploatacji.
Schemat działania i uniwersalność zaworu 3/2 NC
Zawór mini 3/2 NC (normalnie zamknięty) zapewnia sprawne przełączanie przepływu w dwóch pozycjach roboczych. W stanie spoczynkowym zawór pozostaje zamknięty – po naciśnięciu przycisku następuje jego otwarcie, co umożliwia przepływ medium. Takie rozwiązanie zapewnia bezpieczeństwo i pozwala na precyzyjne sterowanie cyklami w układach pneumatycznych.

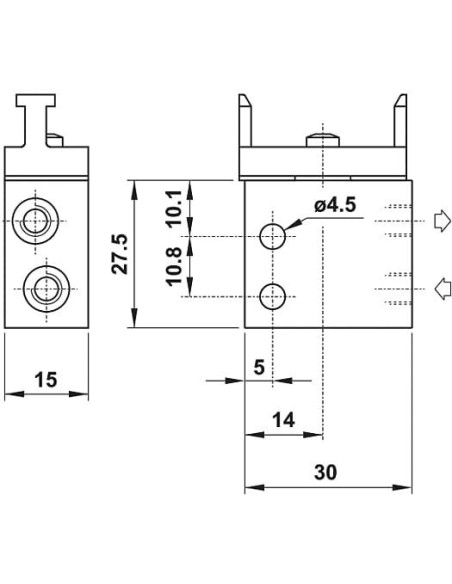

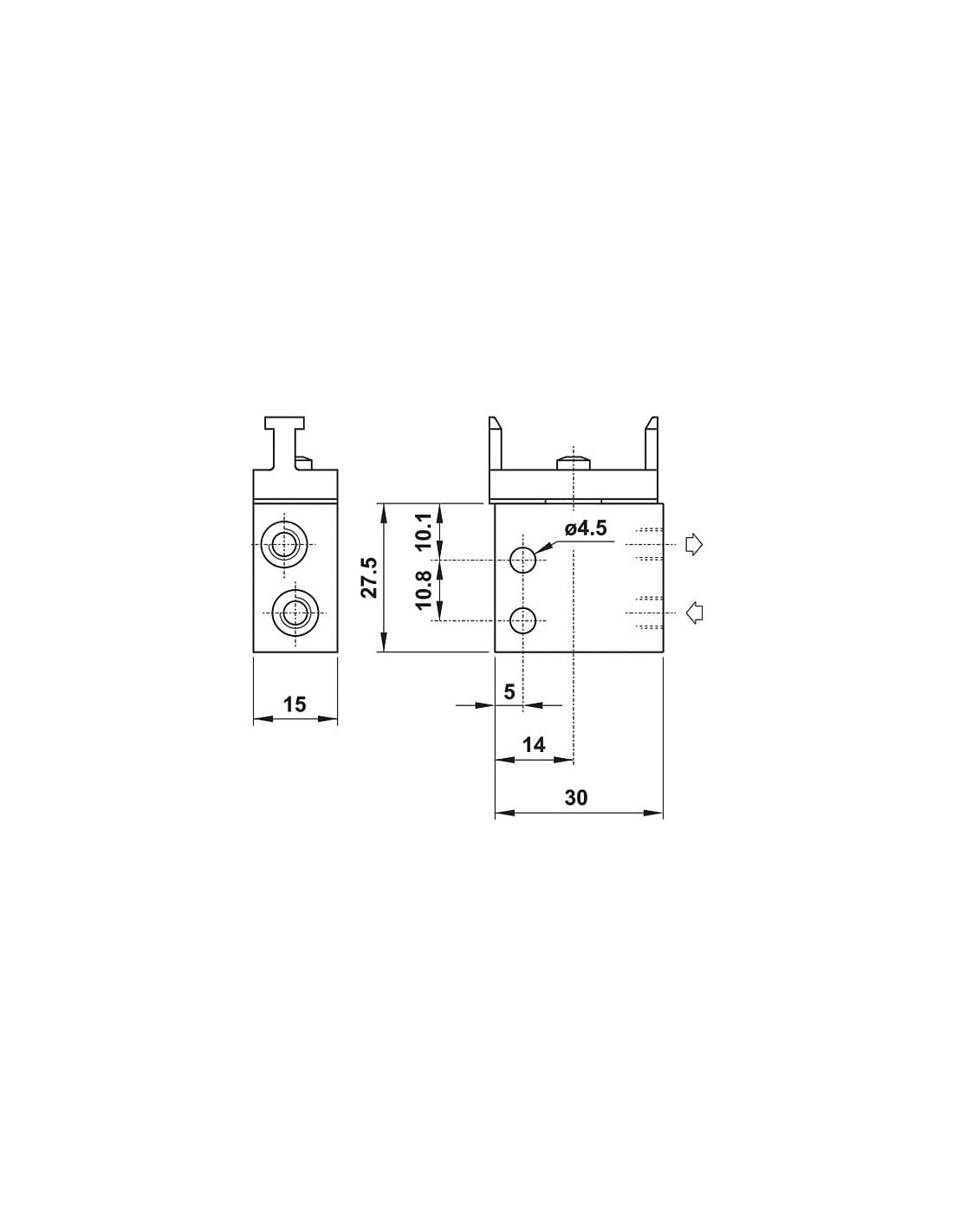

Konstrukcja i budowa – rysunki techniczne zaworu M5 3/2
Dostępne rysunki techniczne pozwalają na szybkie zaplanowanie montażu i integrację zaworu z istniejącymi instalacjami. Przemyślana konstrukcja ułatwia zarówno montaż boczny, jak i obsługę serwisową, co zwiększa niezawodność i minimalizuje przestoje w pracy urządzeń.
