Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |

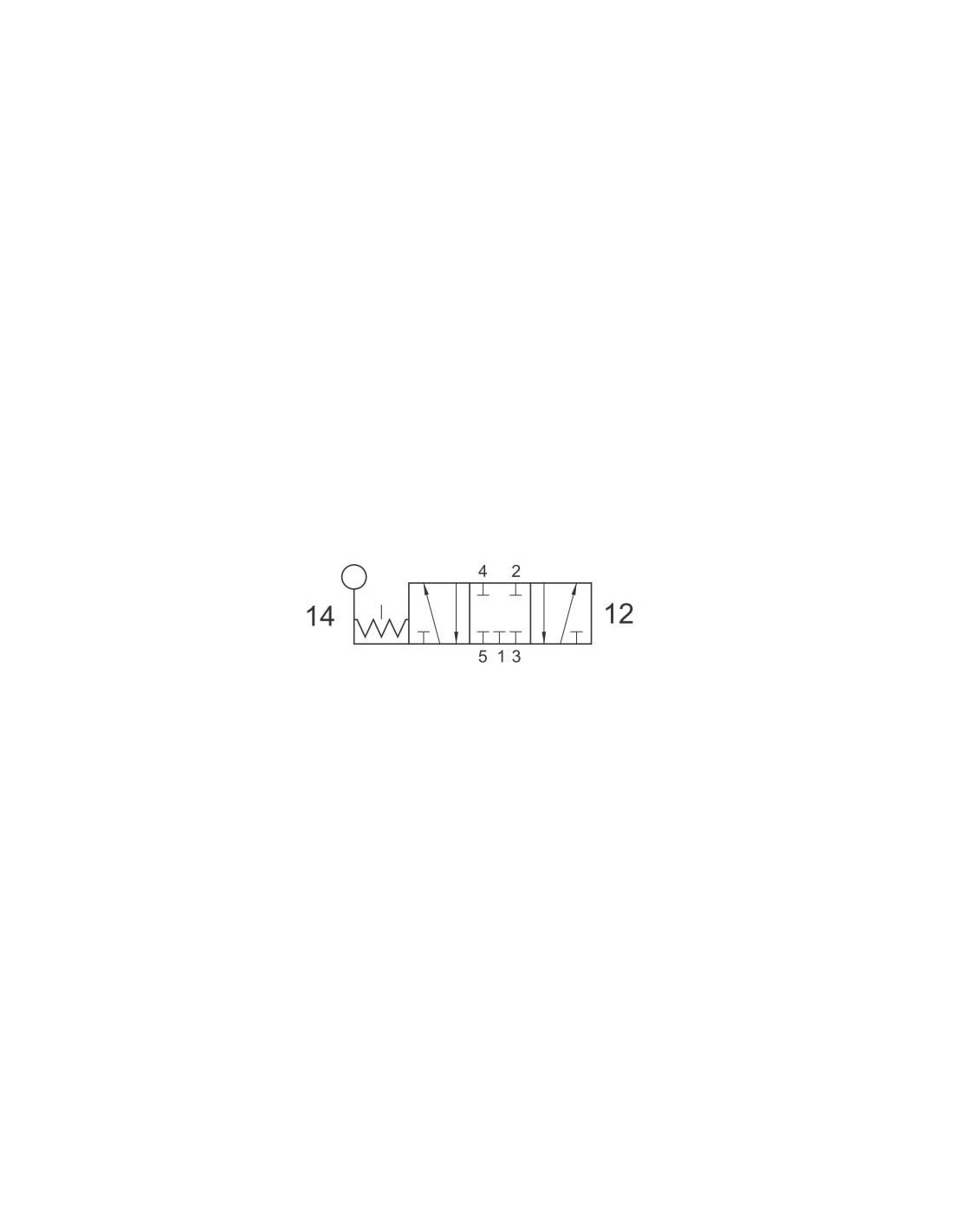

| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/8 |
| Przepływ nominalny | 550 NI/min |
| DN | 5 |

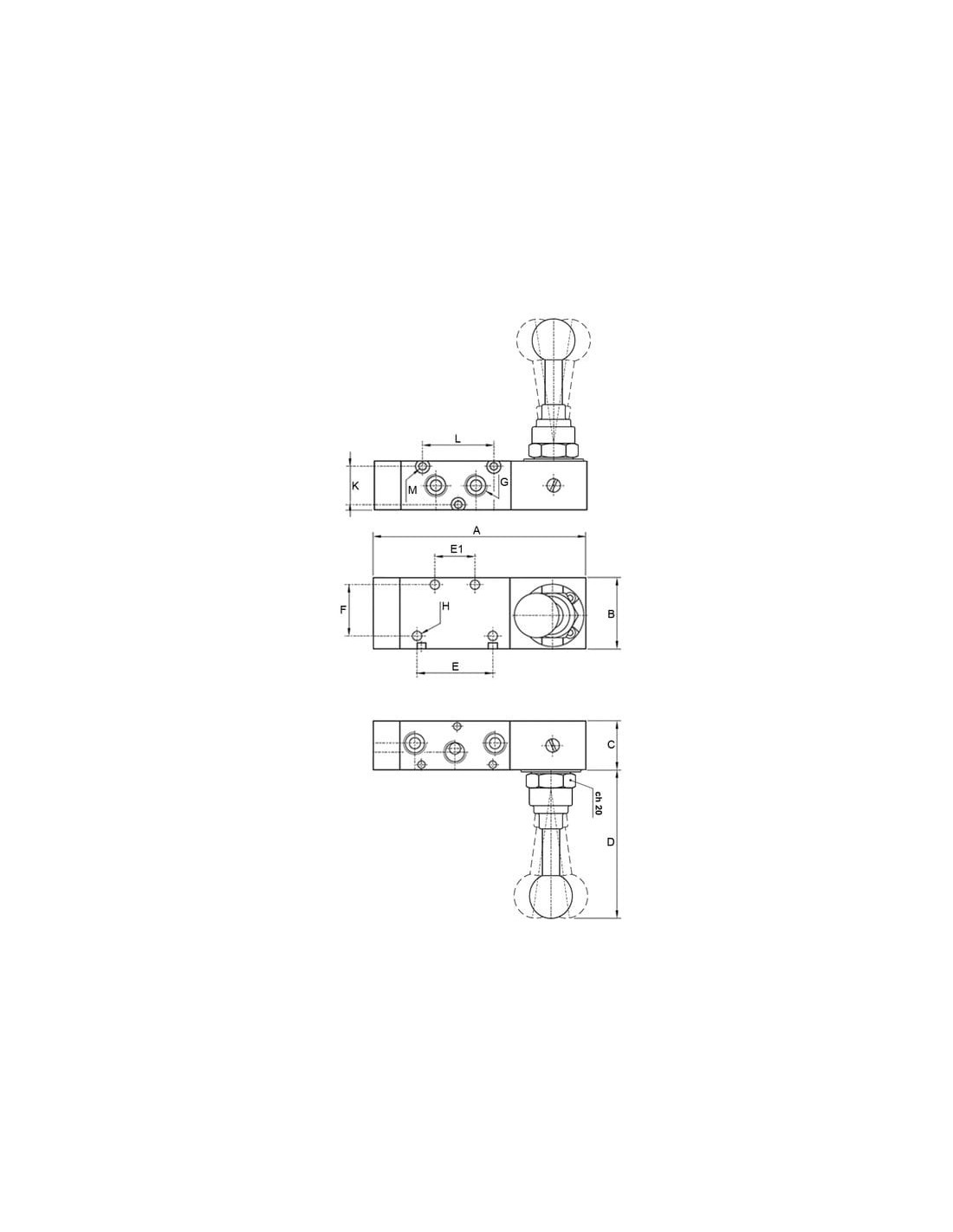

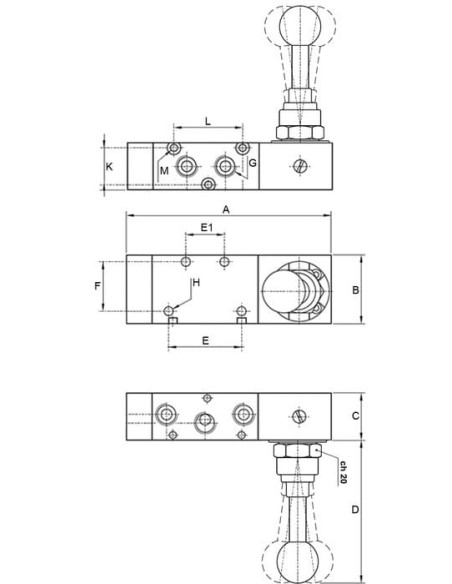

| A | 95,5 |
| B | 32 |
| C | 22 |
| D | 67 |
| E | 34 |
| E1 | 18 |
| F | 23,3 |
| G | G 1/8 |
| ØH | 4,2 |
| K | 17,2 |
| L | 32 |
| ØM | 3,3 |

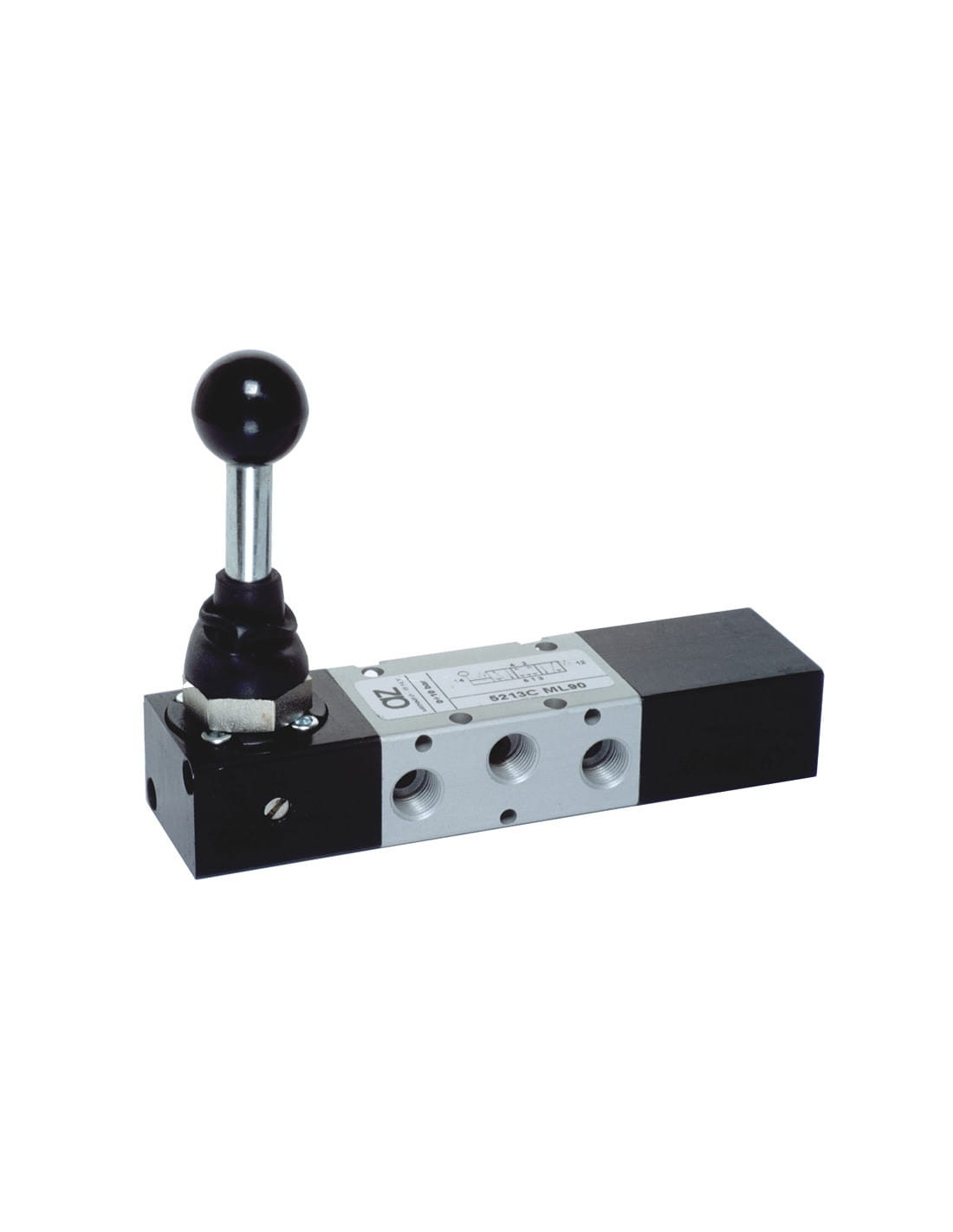

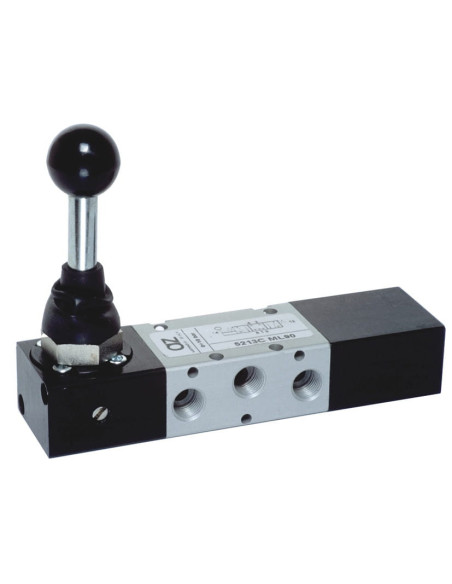

Zawór rozdzielający mechaniczny 5/3 G 1/8 CC bistabilny AZ Pneumatica – zastosowanie i charakterystyka
Zawór rozdzielający mechaniczny 5/3 G 1/8 CC marki AZ Pneumatica o kodzie produktu 5213C LL90 to wytrzymały i wielofunkcyjny element automatyki przemysłowej, przeznaczony do sterowania przepływem sprężonego powietrza. Sprawdzi się wszędzie tam, gdzie wymagane jest precyzyjne i niezawodne zarządzanie obiegiem powietrza w układach pneumatycznych. Dzięki zastosowaniu mechanicznej dźwigni zawór pozwala na łatwą i bezpieczną obsługę nawet w mniej zautomatyzowanych środowiskach pracy.
Kluczowe zalety zaworu rozdzielającego 5/3 G 1/8 CC bistabilnego
- Bistabilna konstrukcja zapewnia stabilność położenia i uniemożliwia przypadkową zmianę pozycji zaworu.
- Brak sprężyny powrotnej umożliwia ręczne ustawienie i utrzymanie położenia pracy przez operatora.
- Możliwość pracy z podciśnieniem aż do -0,9 bar – zawór nadaje się zarówno do tradycyjnych, jak i specjalistycznych aplikacji pneumatycznych.
- Sterowanie mechaniczne dźwignią – precyzyjna kontrola pozycji bez konieczności stosowania zasilania elektrycznego.
- Konstrukcja przystosowana do długotrwałej eksploatacji – trwałe materiały zapewniają niezawodność i odporność na uszkodzenia mechaniczne.
- Brak konieczności smarowania, co obniża koszty eksploatacji i upraszcza obsługę techniczną.
Typowe zastosowania zaworu 5/3 G 1/8 CC
Zawór rozdzielający mechaniczny jest stosowany przede wszystkim w rozwiązaniach, gdzie kluczowe znaczenie ma pewność działania oraz możliwość manualnego sterowania przepływem powietrza. Urządzenie to znajduje zastosowanie m.in. w:
- układach sterowania siłownikami pneumatycznymi,
- maszynach produkcyjnych i montażowych,
- systemach transportu pneumatycznego,
- instalacjach testujących oraz stanowiskach badawczych,
- automatyce przemysłowej oraz procesach technologicznych.
Wersja 5/3 CC (obie drogi zamknięte w pozycji środkowej) pozwala na całkowite odcięcie przepływu sprężonego powietrza oraz wykorzystanie zaworu wszędzie tam, gdzie wymagana jest niezawodność i bezpieczeństwo obsługi.
Wytrzymałość i uniwersalność montażu zaworu AZ Pneumatica
Zawór wykonano z wysokiej jakości materiałów odpornych na zużycie oraz wysokie ciśnienia robocze, co gwarantuje jego długą żywotność oraz bezproblemową integrację z różnorodnymi systemami pneumatycznymi. Kompaktowe wymiary oraz uniwersalne przyłącze G 1/8 sprawiają, że montaż zaworu jest szybki i prosty, nawet w ograniczonych przestrzeniach instalacyjnych.
Zawór o kodzie 5213C LL90 to sprawdzone rozwiązanie dla przemysłu, które zapewnia wieloletnią i bezawaryjną eksploatację oraz elastyczność w dopasowaniu do indywidualnych potrzeb aplikacji.
