Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Ciśnienie sterujące | 1 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |
| Rozmiar | G 1/8 |
| Funkcja zaworu | 5/2 bistabilny |
| Przepływ | 740 l/min |
| A | 32 |
| B | 22 |
| C | 84,6 |
| D | 31,8 |
| D1 | 17 |
| E | 23 |
| ØF | 4,2 |
| G | G 1/8 |
| G1 | M5 |
| H | 16,9 |
| K | 26 |
| ØL | 3,1 |
Zawór pneumatyczny 5/2 G1/8 – bistabilny (kod 01VP150002)
Zawór pneumatyczny 5/2 o gwincie G1/8 to rozwiązanie dedykowane do układów sterowania sprężonym powietrzem, w których istotna jest dwukierunkowa regulacja. Konstrukcja bistabilna pozwala na utrzymanie wybranego położenia zaworu nawet po zaniku sygnału sterującego. Dzięki temu zawór znajduje zastosowanie w wielu sektorach przemysłowych, gdzie kluczowe jest niezawodne i szybkie przełączanie przepływu powietrza.
Podstawowe zalety i korzyści użytkowania
- Uniwersalne zastosowanie – kompatybilny z różnymi układami pneumatycznymi w przemyśle i automatyce.
- Bistabilna funkcja – możliwość utrzymania stanu zaworu bez stałego zasilania sterującego.
- Brak konieczności smarowania – praca na przefiltrowanym powietrzu ogranicza potrzebę dodatkowej konserwacji.
- Szeroki zakres ciśnienia roboczego – od 0 do 10 bar, co pozwala na zastosowanie w różnych warunkach.
- Kompaktowe wymiary – niewielki rozmiar (G1/8) ułatwia montaż w systemach o ograniczonej przestrzeni.
- Optymalny przepływ – przepływ na poziomie 740 l/min umożliwia efektywną pracę układów z większym zapotrzebowaniem na powietrze.
Typowe zastosowania
Zawór pneumatyczny 5/2 G1/8 może być używany w takich aplikacjach jak:
- Sterowanie ruchem siłowników dwustronnego działania,
- Manipulatory i systemy automatyki przemysłowej,
- Dmuchawy i systemy transportu pneumatycznego,
- Linie montażowe w przemyśle spożywczym, chemicznym i farmaceutycznym.
Parametry techniczne
Medium: przefiltrowane sprężone powietrze
Smarowanie: nie jest wymagane
Ciśnienie robocze: 0 – 10 bar
Ciśnienie sterujące: 1 – 10 bar
Temperatura otoczenia: -10 ÷ +60 °C
Temperatura medium: -10 ÷ +60 °C
Gwint: G 1/8
Funkcja zaworu: 5/2, bistabilny
Przepływ: 740 l/min

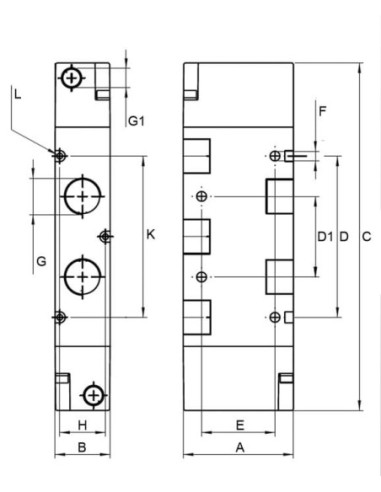

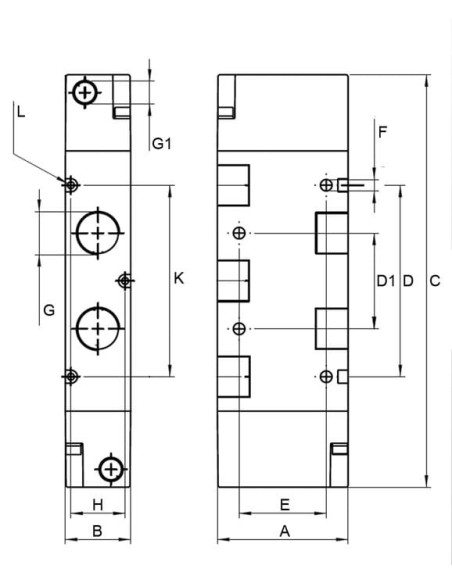

Wymiary zaworu
- A: 32 mm
- B: 22 mm
- C: 84,6 mm
- D: 31,8 mm
- D1: 17 mm
- E: 23 mm
- ØF: 4,2 mm
- G: G 1/8
- G1: M5
- H: 16,9 mm
- K: 26 mm
- ØL: 3,1 mm
Dzięki powyższym parametrom zawór pneumatyczny 5/2 G1/8 bistabilny (kod 01VP150002) sprawdza się jako niezawodny element w układach sterowania różnego rodzaju maszyn i urządzeń. Solidna konstrukcja oraz szeroki zakres temperatur i ciśnienia pozwalają na efektywne wykorzystanie zaworu w wymagających warunkach przemysłowych.
