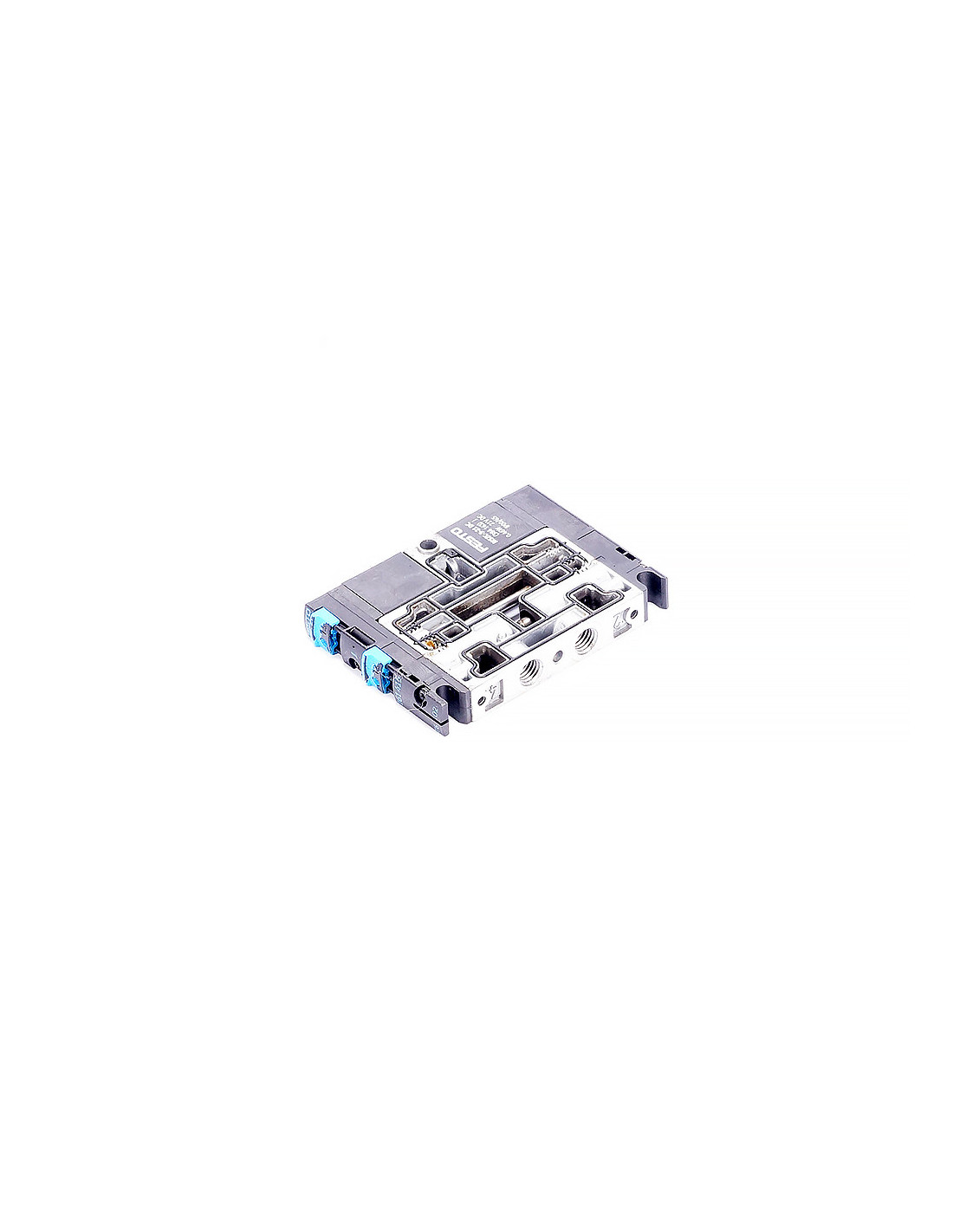

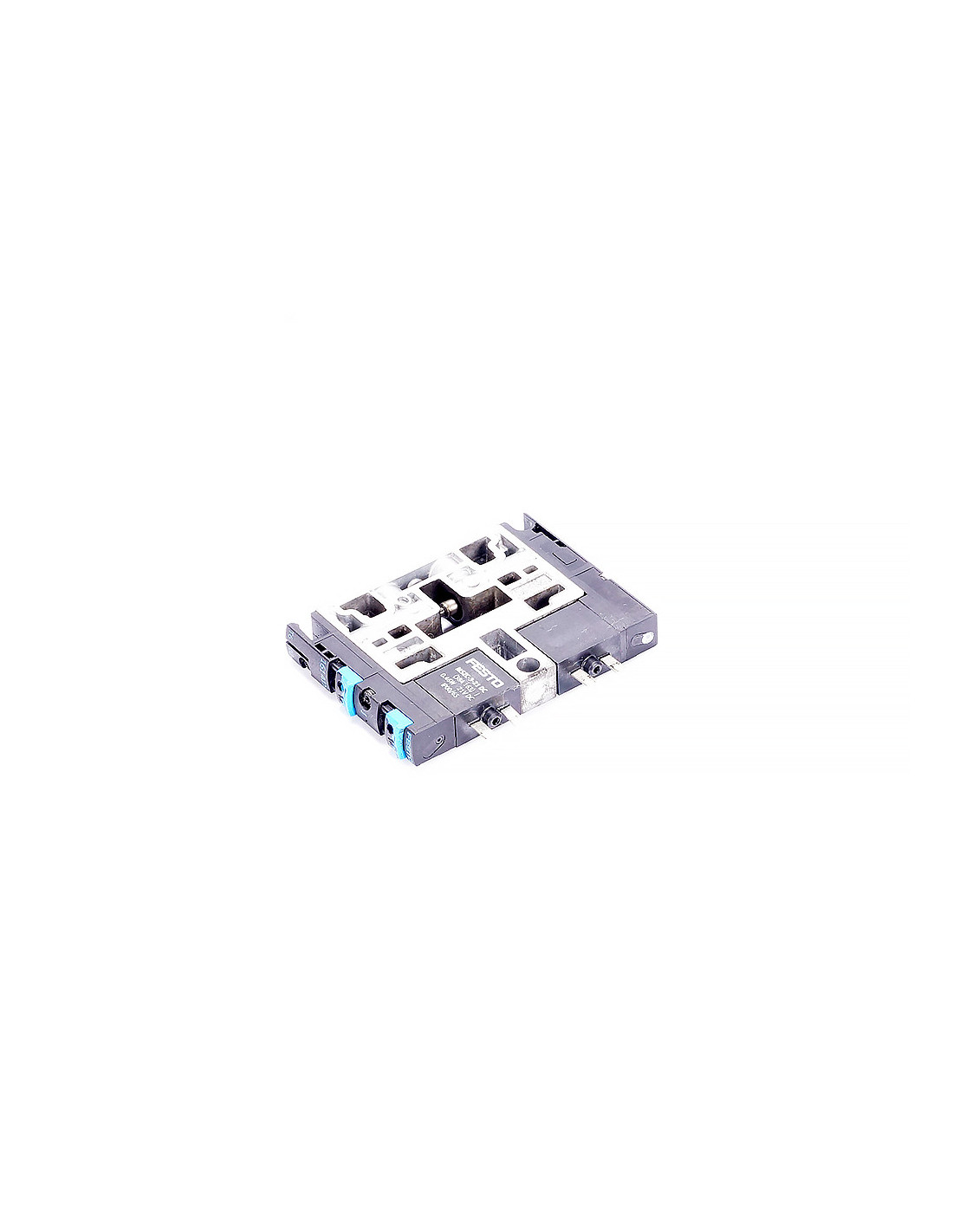

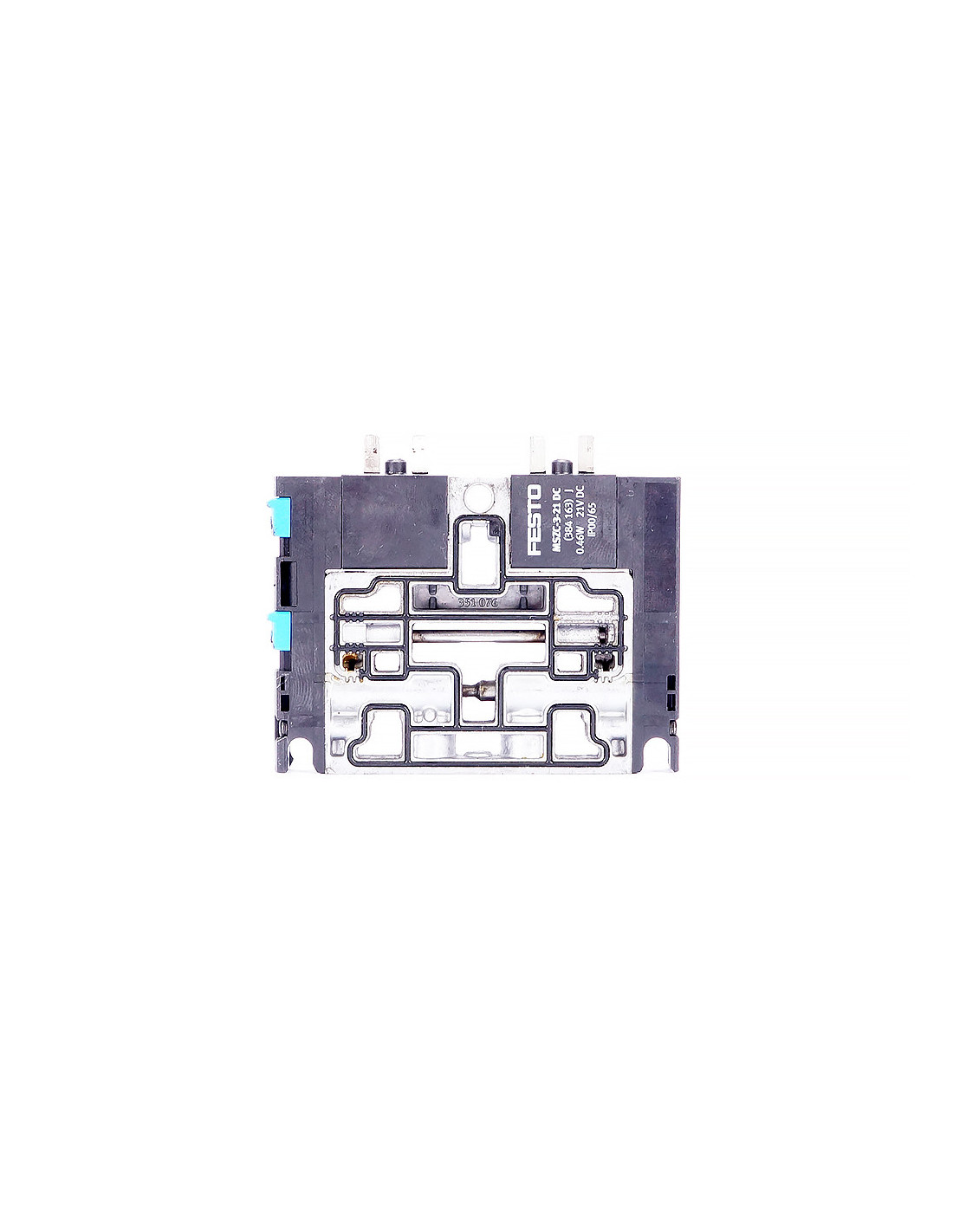

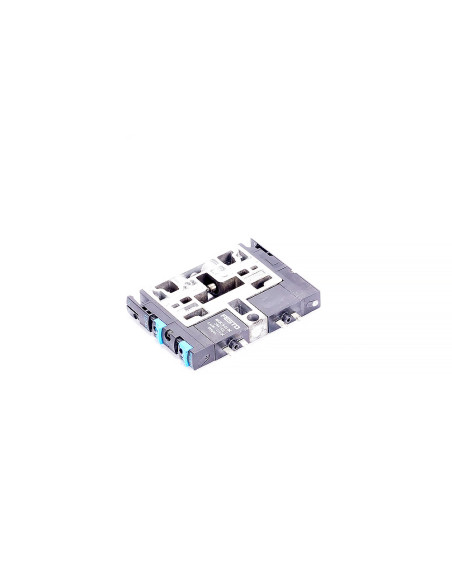

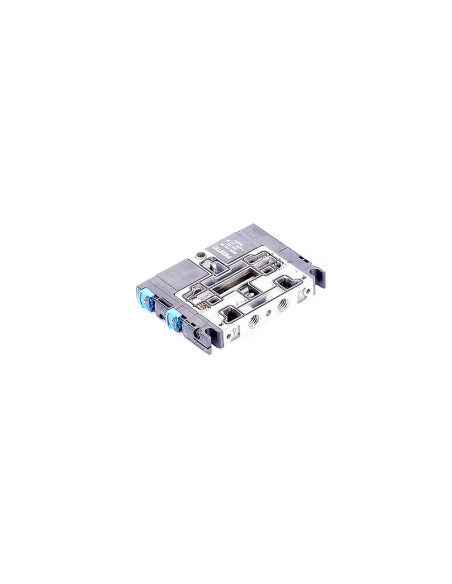

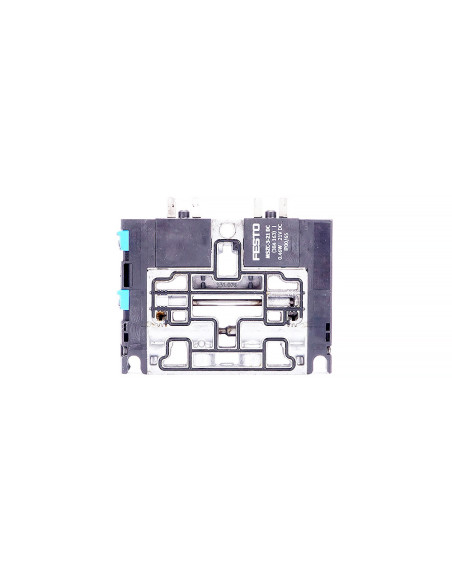

Festo CPV10-M1H-5JS-M7
Kompaktowy elektrozawór pneumatyczny 5/2 bistabilny (double solenoid) z serii CPV, zaprojektowany do pracy w wyspach zaworowych i aplikacjach wymagających niezawodnego sterowania kierunkiem przepływu. Konstrukcja tłokowo-suwakowa z miękkim uszczelnieniem zapewnia szczelność i długą żywotność, a stopień ochrony IP65 umożliwia bezpieczną pracę w środowiskach zapylonych i wilgotnych. Zawór utrzymuje pozycję po zaniku sygnału sterującego, co ogranicza zużycie energii w stanie podtrzymania. Możliwe jest pilotowanie wewnętrzne lub zewnętrzne, co ułatwia dopasowanie do różnych układów.
Kluczowe zalety
-
Stabilne podtrzymanie położenia dzięki funkcji bistabilnej.
-
Wysoka wydajność i szybka reakcja w kompaktowym formacie.
-
Odporność środowiskowa IP65 do pracy w trudniejszych warunkach.
-
Elastyczne pilotowanie (wewnętrzne/zewnętrzne) dla różnych konfiguracji układu.
-
Lekka, trwała obudowa z aluminium, mosiądzu i tworzyw inżynieryjnych.
Zastosowanie
-
Sterowanie ruchem siłowników pneumatycznych (napędy 2-pozycyjne, chwytaki, zaciski).
-
Zmiana kierunku przepływu w układach automatyki maszyn (linie montażowe, pakowanie, produkcja tworzyw).
-
Instalacje z zasilaniem 24 V DC i wymaganiami szczelności/odporności IP65.
Parametry techniczne
-
Rodzaj: elektrozawór pneumatyczny 5/2, bistabilny (double solenoid)
-
Wielkość zaworu: 10 mm
-
Przepływ nominalny: 400 l/min (DIN 1343)
-
Zakres ciśnienia roboczego: –0,9…10 bar (≈ –0,09…1 MPa)
-
Napięcie sterowania: 24 V DC
-
Porty: M7; średnica nominalna 4 mm
-
Konstrukcja: zawór tłokowo-suwakowy, uszczelnienie miękkie (HNBR/NBR), korpus z aluminium i mosiądzu, elementy z PPS/POM/kompozytów POM
-
Stopień ochrony: IP65
-
Odpowietrzenie: bez możliwości dławienia (exhaust without flow control)
-
Pilot: wewnętrzny lub zewnętrzny; ciśnienie pilota 3–8 bar
-
Czas przełączania: ok. 10 ms
-
Tryb pracy: dopuszczalne 100% obciążenie przy redukcji prądu podtrzymania (holding current reduction)
-
Masa: ok. 70 g
Wskazówki montażowe i eksploatacyjne
-
Stosuj odpowiednią jakość sprężonego powietrza zgodnie z wymaganiami producenta, aby zachować żywotność uszczelnień.
-
Dobierz sposób pilotowania (wewnętrzny/zewnętrzny) do dostępnego ciśnienia w układzie.
-
Ze względu na brak dławienia na wylocie, regulację prędkości siłowników realizuj na złączach dławiąco-zwrotnych.
-
Przeznaczony do integracji w wyspach zaworowych serii CPV10 oraz w kompaktowych modułach sterowania pneumatycznego.
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
