Dane techniczne
| Rozmiar | G 1/8 |
| Ilość zaworów | 2 |
| A | 58 |
| B | 50 |
| C | 21 |
| D | 4,5 |
| E | 6 |
| F | 23 |
| G | 23 |
| H | 9,5 |
| I | 15 |
| J | 23,5 |
| K | 171,4 |
| L | 69 |
| M | 190,4 |
| N | 120,7 |
| O | G 1/4 |
| P | 57 |
| R | 43 |
| S | 50 |
| W | 91,2 |
| X | 24,5 |
| Y | 35 |

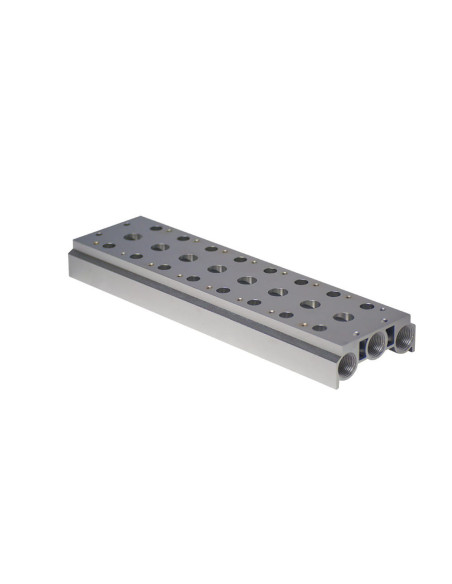

Płyta zaworowa do zaworów rozdzielających G 1/8 – 2 zawory Flowmatik
Płyta zaworowa do zaworów rozdzielających G 1/8 jest dedykowana do montażu dwóch zaworów i stanowi kluczowy element w systemach pneumatycznych. Zaprojektowana z myślą o precyzyjnym sterowaniu przepływem powietrza, gwarantuje niezawodne połączenie i właściwą organizację układów rozdzielających.
Zastosowanie płyty zaworowej w automatyce przemysłowej
Płyty zaworowe wykorzystywane są głównie w instalacjach pneumatyki przemysłowej, gdzie wymagane jest rozdzielanie i kierunkowanie przepływu powietrza lub innych mediów. Standardowy rozmiar przyłączy G 1/8 umożliwia integrację z szeroką gamą zaworów i komponentów, co pozwala na elastyczne projektowanie układów automatyki.
- Stacje pneumatyczne
- Linie montażowe i produkcyjne
- Systemy podciśnieniowe
- Aplikacje wymagające kompaktowych rozwiązań
Kluczowe zalety montażu płyty zaworowej Flowmatik
Płyta zaworowa G 1/8 jest przystosowana do użytkowania z dwoma zaworami rozdzielającymi, co pozwala na oszczędność miejsca w szafie sterowniczej lub na stanowisku roboczym. Zastosowanie solidnych materiałów konstrukcyjnych zapewnia odporność na uszkodzenia mechaniczne oraz wytrzymałość w trudnych warunkach przemysłowych.
- Kompaktowa konstrukcja ułatwiająca integrację w zabudowie maszyn
- Precyzyjnie wykonane gwinty przyłączeniowe gwarantujące szczelność połączeń
- Wytrzymałość mechaniczna oraz odporność na czynniki zewnętrzne
- Możliwość rozbudowy systemu o kolejne sekcje
Typowe zastosowania płyty zaworowej G 1/8
Płyty zaworowe tego typu stanowią nieodłączny element nowoczesnych systemów automatyki, gdzie liczy się niezawodność działania oraz prostota rozbudowy instalacji. Są popularnie stosowane w przemyśle maszynowym, automotive, spożywczym oraz przy budowie stanowisk testowych, które wymagają często zmiennych konfiguracji układów pneumatycznych.
