Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2 – 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Siła przesterowująca | 6 N |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | ø 4 boczne |
| Przepływ nominalny | 100 NI/min |
| DN | 2,5 |
Zawór mechaniczny mini 3/2 NC do węża 4 mm z rolką – pneumatyczny zawór o szerokim zastosowaniu
Zawór mechaniczny mini 3/2 NC do węża fi 4 mm, oznaczony kodem MR 304 UL, to wytrzymały i kompaktowy element armatury pneumatycznej, przeznaczony do sterowania przepływem przefiltrowanego sprężonego powietrza w instalacjach przemysłowych. Zawór cechuje się funkcją NC (normalnie zamknięty) oraz wygodnym bocznym przyłączem, co znacznie ułatwia jego montaż nawet w trudno dostępnych miejscach.
Zalety i główne cechy zaworu mechanicznego mini 3/2 z rolką
- Kompaktowe wymiary, umożliwiające integrację w ograniczonych przestrzeniach instalacyjnych
- Prosta obsługa dzięki rolce sterującej, umożliwiającej szybkie załączanie i rozłączanie mechanizmu
- Brak wymogu smarowania – zawór jest bezobsługowy w standardowych warunkach pracy
- Możliwość pracy przy ciśnieniu roboczym od 2 do 10 bar
- Odpowiedni do pracy w temperaturze otoczenia i medium do +60°C
- Przepływ nominalny 100 NI/min zapewniający sprawną pracę siłowników i urządzeń pneumatycznych
- Standardowy rozmiar przyłącza na wąż 4 mm, ułatwiający podłączenie do instalacji
Typowe zastosowania mini zaworu 3/2 NC w pneumatyce
Zawór mechaniczny mini 3/2 NC z rolką sprawdza się idealnie w aplikacjach, w których istotne jest szybkie i powtarzalne sterowanie przepływem sprężonego powietrza. Znajduje zastosowanie m.in. w:
- automatyzacji linii produkcyjnych
- systemach pakujących i sortujących
- maszynach przemysłowych wymagających precyzyjnego sterowania pneumatyką
- urządzeniach laboratoryjnych oraz stanowiskach testowych
- prostych układach sterowania ruchem siłowników pneumatycznych

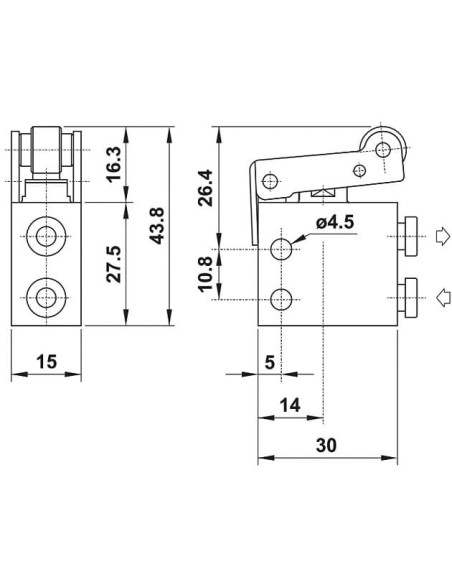

Budowa i schemat działania – zawór mini 3/2 z przyłączem bocznym
Konstrukcja zaworu 3/2 obejmuje trzy porty oraz mechanizm z rolką, uruchamiany siłą mechaniczną (np. poprzez ruch elementu maszyny). Funkcja normalnie zamknięta (NC) zapewnia odcięcie przepływu powietrza w stanie spoczynku, co zwiększa bezpieczeństwo systemu.
Zawór wyposażony jest w otwory montażowe o średnicy 4,5 mm, co pozwala na wygodną instalację zarówno na profilach konstrukcyjnych, jak i w obudowach maszyn.
Dzięki odporności na obciążenia temperaturowe i mechaniczne zawór mini 3/2 NC zwiększa niezawodność oraz żywotność instalacji pneumatycznych.
