MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Gwint montażowy | M3 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
| Typ montażu | włożone, przykręcone |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

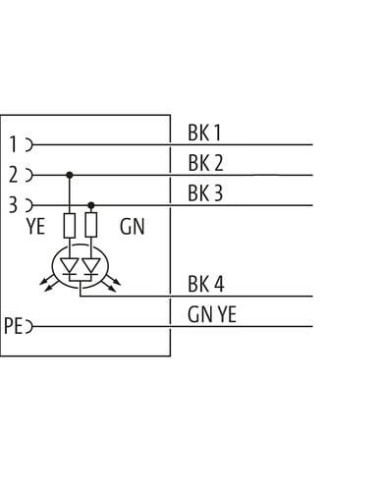

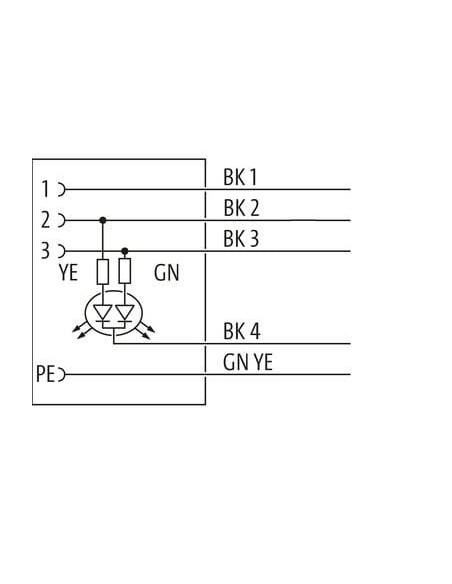

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
| Identyfikacja przewodu | 238 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zatyczka zasilania MSUD typ A 18 mm o kodzie 7000-18141-2382500 to profesjonalny element łączeniowy, przeznaczony do przemysłowych zastosowań w instalacjach automatyki oraz pneumatyki. Produkt został zaprojektowany z myślą o bezpiecznym i ergonomicznym podłączeniu wyłączników ciśnieniowych oraz siłowników pneumatycznych i hydraulicznych.
Produkt charakteryzuje się bardzo dobrą odpornością na środki chemiczne oraz oleje, co czyni go odpowiednim do pracy w trudnych warunkach przemysłowych, gdzie wymagane jest zachowanie najwyższych standardów bezpieczeństwa i niezawodności. Obudowa z tworzywa sztucznego (PBT) zapewnia wytrzymałość mechaniczną oraz odporność na uszkodzenia.
Zatyczki zasilania MSUD typ A 18 mm są dedykowane do profesjonalnych instalacji przemysłowych. Typowe przypadki użycia to:
Wysoka odporność na czynniki środowiskowe zapewnia długotrwałą i niezawodną pracę w warunkach, gdzie istnieje kontakt z wilgocią, pyłem, środkami chemicznymi oraz cyklicznymi obciążeniami mechanicznymi.
Budowa produktu oparta jest na standardzie MSUD typ A, z rozstawem styków 18 mm, co ułatwia szybkie i pewne podłączanie przewodów za pomocą wkrętaka (gwint montażowy M3). Dodatkowo, wytrzymały kabel PUR cechuje się wysoką odpornością na zginanie, ścieranie oraz długotrwałe cykle ruchu.
Zastosowanie sygnalizacji LED pozwala na łatwe sprawdzenie stanu pracy oraz prawidłowego połączenia, co ogranicza ryzyko błędów instalacyjnych i przyspiesza diagnostykę w razie awarii.
Zatyczka zasilania MSUD typ A wykonana jest z materiałów bezhalogenowych, wolnych od ołowiu, kadmu, FCKW oraz silikonu. To rozwiązanie ekologiczne, spełniające najnowsze wymogi środowiskowe, doskonale wpisujące się w nowoczesne standardy produkcji przemysłowej.
Wysoki poziom ochrony (IP67), odporność mechaniczna oraz spełnienie wymogów licznych norm i certyfikatów sprawiają, że produkt jest bezpieczny do stosowania w aplikacjach, gdzie niezawodność i jakość mają kluczowe znaczenie.
