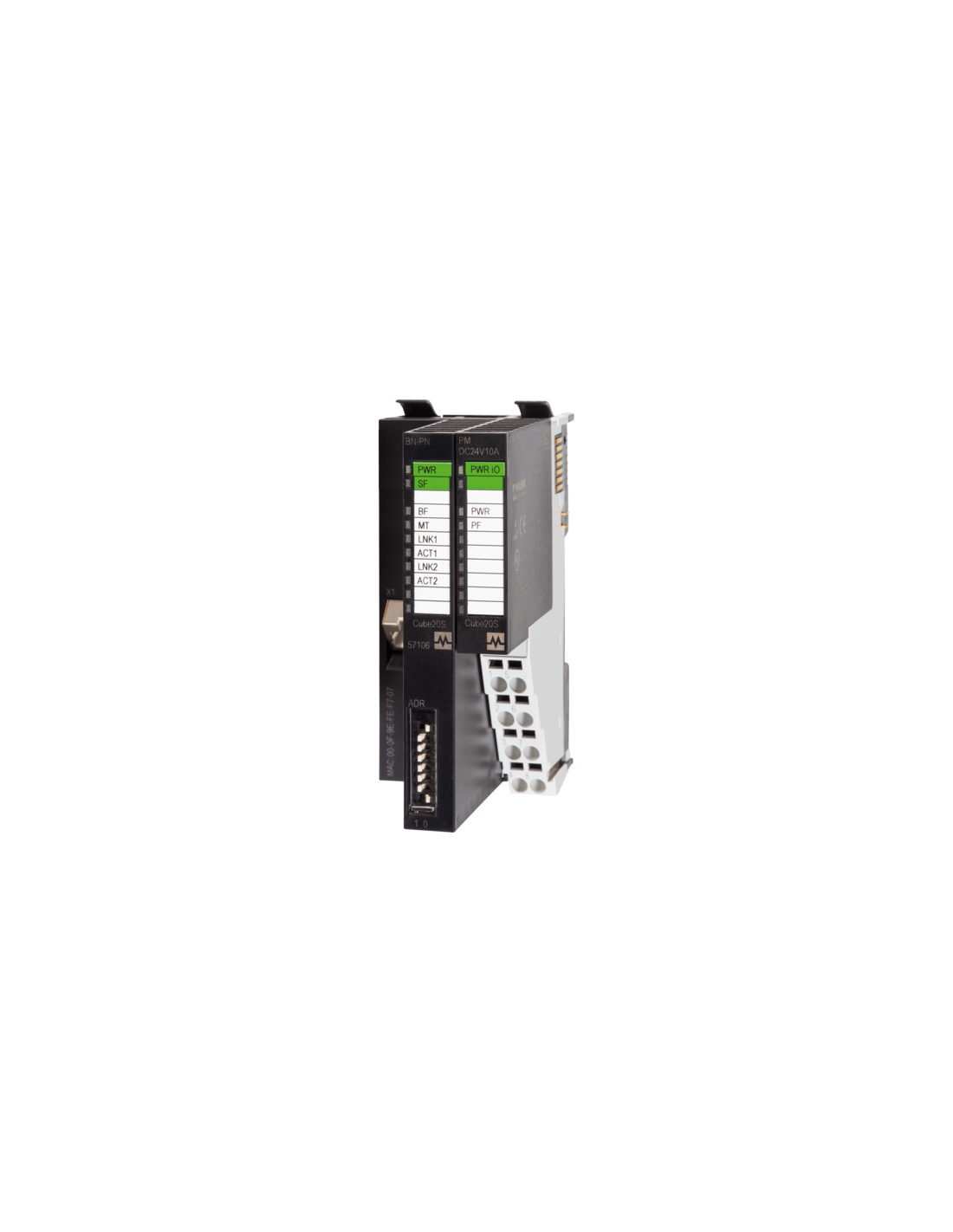

Węzeł magistrali
Modbus TCP-Slave
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 95 mA |
| Prąd sumaryczny UA maks. | 10 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Oddawanie prądu zasilania maks. | 10 A |
| Oddawanie prądu magistrali tylnej maks. | 3 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 1024 Bytes |
| Zakres adresów wejść maks. | 1024 Bytes |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 64 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

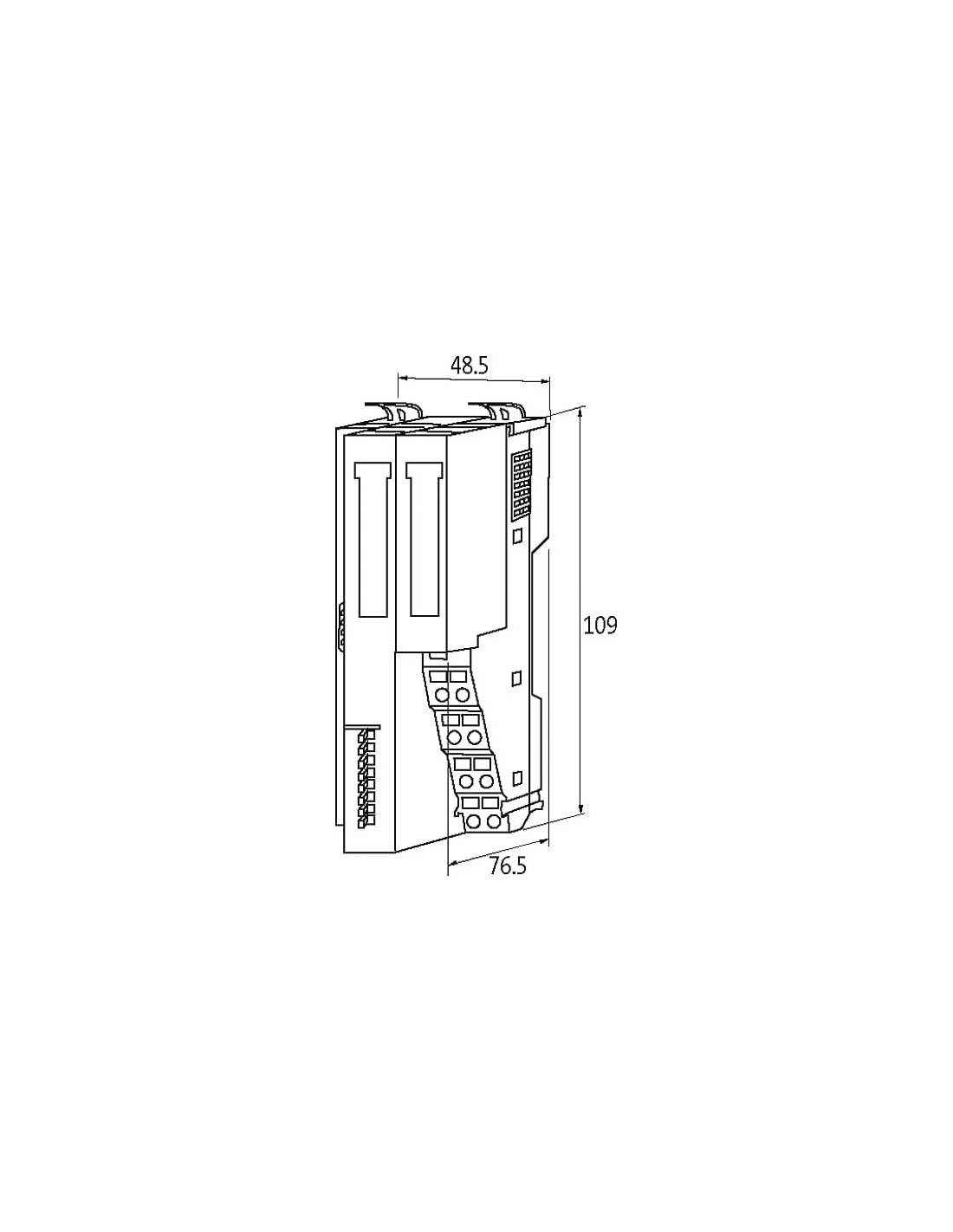

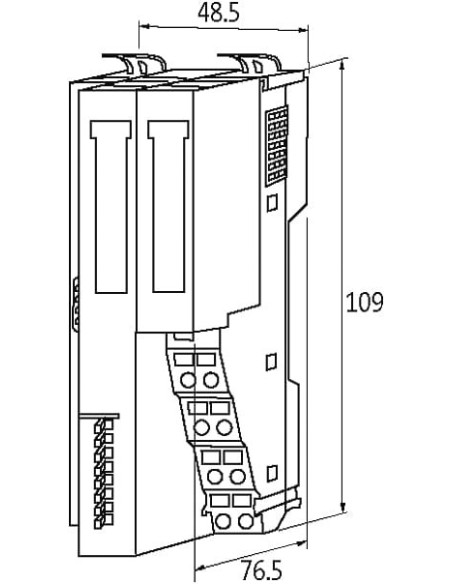

| Wysokość | 109 mm |
| Szerokość | 48,5 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | X1 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Family construction form | RJ45 |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 6 | RD - |

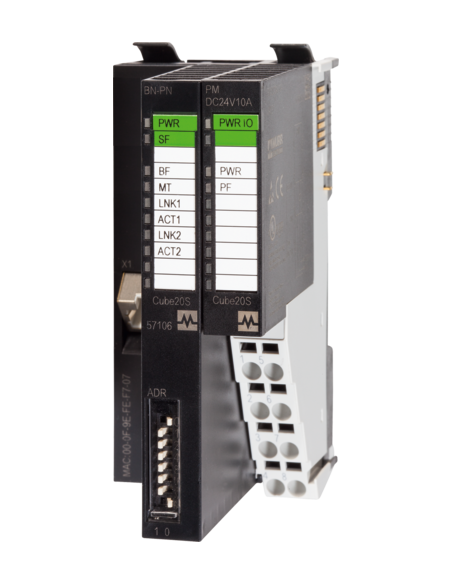

Węzeł sieciowy Cube20S Modbus TCP Slave 57108 – zaawansowane rozwiązanie automatyki
Węzeł sieciowy Cube20S Modbus TCP Slave o kodzie produktu 57108 jest modułem komunikacyjnym dedykowanym zastosowaniom przemysłowym, gwarantującym niezawodną transmisję danych w nowoczesnych systemach automatyki. Urządzenie zostało zaprojektowane zgodnie z normą EN 61131-2 i spełnia wymagania dotyczące efektywności oraz bezpieczeństwa pracy w środowiskach przemysłowych.
Najważniejsze zalety i zastosowania węzła Cube20S Modbus TCP Slave
- Wydajna komunikacja przemysłowa: Obsługa protokołu Modbus TCP Slave umożliwia łatwą integrację z systemami SCADA, sterownikami PLC oraz innymi urządzeniami automatyki przemysłowej.
- Modułowość i elastyczność: Możliwość rozbudowy nawet o 64 moduły rozszerzeń pozwala na maksymalne dostosowanie platformy do indywidualnych potrzeb instalacji.
- Bezpieczna i prosta instalacja: Montaż na szynie DIN EN 60715 oraz zastosowanie zacisków sprężynowych znacznie ułatwiają montaż i okablowanie w szafie sterowniczej.
- Zaawansowana diagnostyka: Kontrola stanu pracy, w tym komunikaty o zwarciach, przeciążeniach, braku napięcia oraz czytelne wskaźniki LED, zapewniają szybką identyfikację usterek.
- Kompaktowe wymiary: Wymiary: 109 mm (wysokość), 48,5 mm (szerokość), 76,5 mm (głębokość) pozwalają na zastosowanie modułu nawet w ograniczonych przestrzeniach instalacyjnych.
- Odporność na warunki otoczenia: Praca w szerokim zakresie temperatur od 0°C do 60°C oraz stopień ochrony IP20 gwarantują niezawodność w wymagających warunkach przemysłowych.
Możliwości wykorzystania Cube20S – typowe zastosowania
Węzeł Cube20S Modbus TCP Slave 57108 znajduje zastosowanie w systemach automatyki przemysłowej, gdzie kluczowe jest niezawodne połączenie sieciowe oraz szybka wymiana danych z urządzeniami peryferyjnymi. Sprawdza się doskonale m.in. w:
- systemach sterowania procesami technologicznymi,
- zautomatyzowanych liniach produkcyjnych,
- szafach sterowniczych i serwerowniach przemysłowych,
- rozproszonych systemach I/O,
- układach monitoringu i diagnostyki pracy maszyn.
Funkcjonalności i cechy techniczne Cube20S Modbus TCP Slave

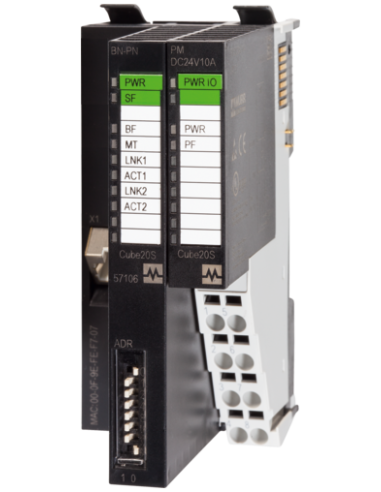

Cube20S został wyposażony w dwa główne typy złączy: zasilanie na zaciskach sprężynowych oraz interfejs komunikacyjny RJ45 do sieci Ethernet. Moduł pozwala na łatwe podłączenie sygnałów wejść/wyjść o sumarycznych adresach do 1024 bajtów, co sprawia, że znajduje się w czołówce urządzeń tego typu pod względem wydajności transmisji.
Zaawansowana diagnostyka poprzez sieć, wyświetlacze LED oraz możliwość podziału na kanały i moduły zapewnia użytkownikowi wysoki poziom kontroli nad systemem. Dzięki temu szybkie rozpoznanie błędów przeciążeniowych lub zwarciowych pozwala na minimalizację przestojów.
Solidność wykonania oraz zgodność ze standardami przemysłowymi czynią Cube20S niezawodnym elementem infrastruktury automatyki, wykorzystywanym zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
