Węzeł magistrali
PROFINET Device
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 95 mA |
| Prąd sumaryczny UA maks. | 10 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Oddawanie prądu zasilania maks. | 10 A |
| Oddawanie prądu magistrali tylnej maks. | 3 A |
Dane techniczne | Komunikacja przemysłowa
| Machine Option Management | tak |
| Obsługiwany protokół | PROFINET |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 512 Bytes |
| Zakres adresów wejść maks. | 512 Bytes |
Komunikacja przemysłowa | Profinet
| Liczba aktywnych połączeń (kontroler IO) maks. | 3 |
| Klient MRP | tak |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.2 |
| Shared Device/Input | tak |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 64 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 48,5 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | P2 |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 6 | RD - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |

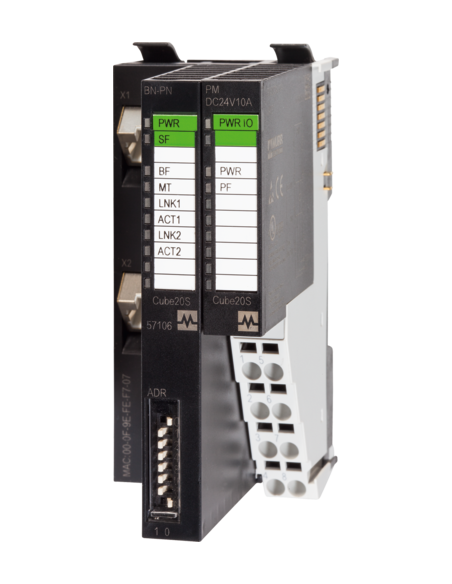

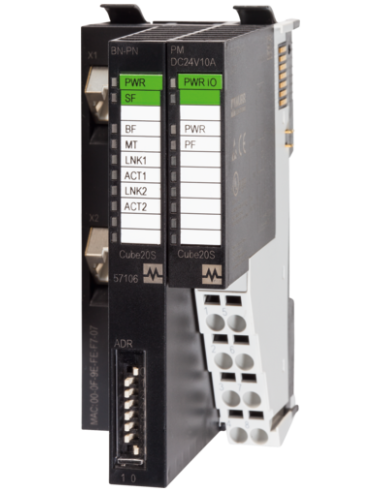

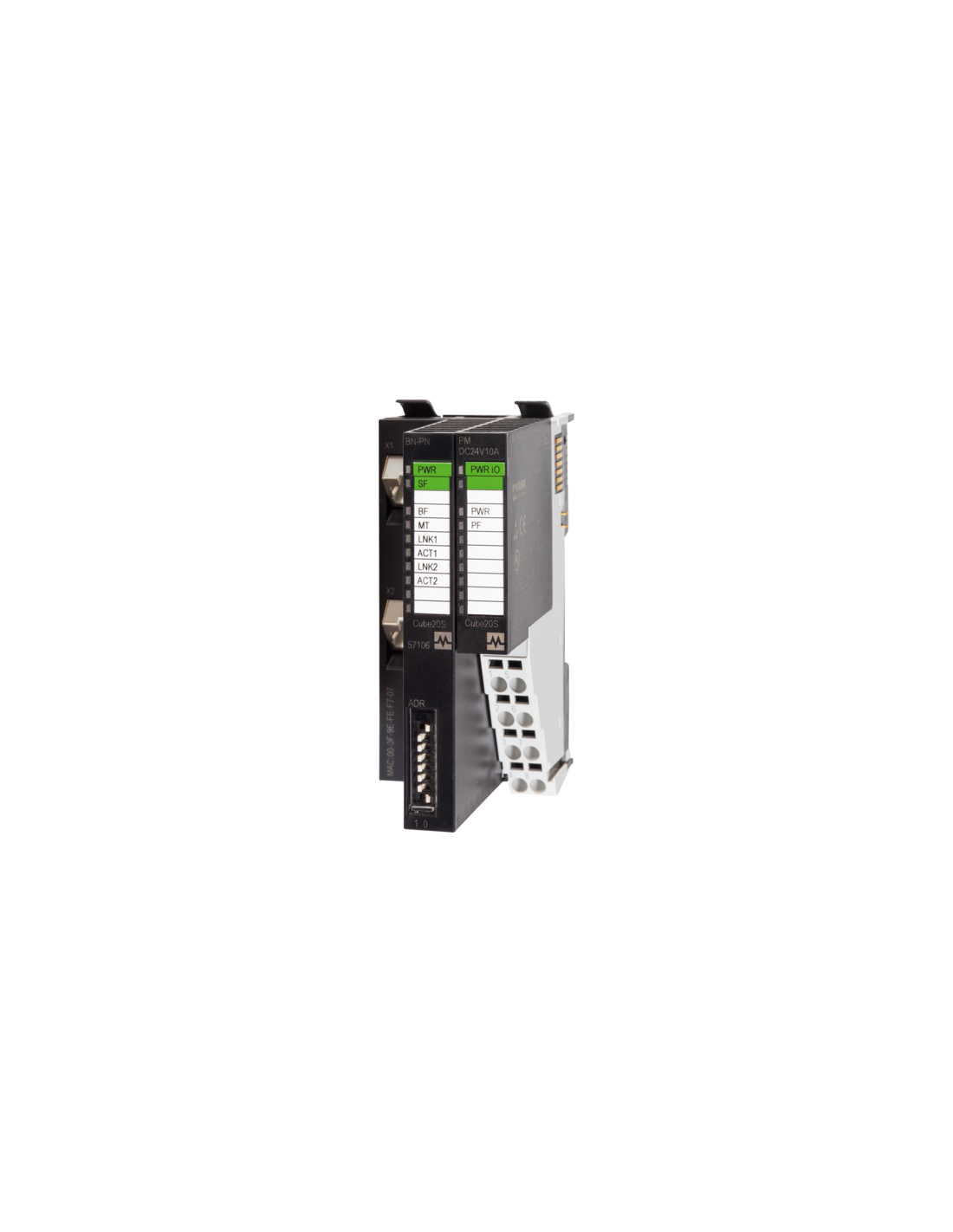

Węzeł sieciowy Cube20S PROFINET – zaawansowany moduł komunikacyjny do automatyki przemysłowej
Węzeł sieciowy Cube20S PROFINET (kod produktu: 57106) jest profesjonalnym modułem magistrali przeznaczonym do integracji zaawansowanych systemów sterowania w rozproszonej automatyce przemysłowej. Moduł gwarantuje szybkie i niezawodne połączenie przemysłowej sieci PROFINET z urządzeniami wykonawczymi oraz kontrolnymi, zapewniając płynny transfer danych w środowiskach wymagających wysokiej wydajności komunikacyjnej.
Możliwości i zastosowanie węzła PROFINET Cube20S
Cube20S PROFINET umożliwia prostą i szybką integrację z innymi urządzeniami pracującymi w standardzie PROFINET. Dzięki szerokiemu zakresowi wsparcia protokołów oraz obsłudze kilku połączeń kontrolerskich jednocześnie, węzeł znakomicie sprawdza się w wymagających aplikacjach przemysłowych:
- Systemy sterowania maszyn
- Linie produkcyjne i montażowe
- Zautomatyzowane magazyny
- Rozproszone systemy I/O
- Modernizacja i rozbudowa istniejących instalacji przemysłowych
Urządzenie jest zgodne z normą EN 61131-2, co sprawia, że znajduje szerokie zastosowanie w środowiskach przemysłowych wymagających niezawodności i bezpieczeństwa pracy modułów automatyki.
Główne zalety Cube20S PROFINET
- Wysoka elastyczność instalacji – możliwość rozbudowy aż do 64 modułów rozszerzających w jednej linii
- Przemysłowy standard komunikacji – obsługa PROFINET w wersji V2.2, zapewniająca szeroką kompatybilność
- Możliwość obsługi 3 aktywnych połączeń z kontrolerem IO jednocześnie
- Wysoka przepustowość adresów we/wy – do 512 bajtów na wejścia oraz wyjścia
- Rozbudowane funkcje diagnostyczne – wykrywanie zwarć, przeciążeń oraz diagnostyka LED na poziomie modułu i kanału
- Proste i szybkie podłączenie – dzięki zastosowaniu standardowych złącz RJ45 oraz zacisków sprężynowych FK
- Wysoka ochrona – stopień ochrony IP20, dedykowany do instalacji w szafach sterowniczych
- Możliwość montażu na szynie DIN (EN 60715), co zapewnia łatwą integrację w istniejących systemach automatyki
Konstrukcja i budowa – kompaktowe wymiary oraz łatwość montażu

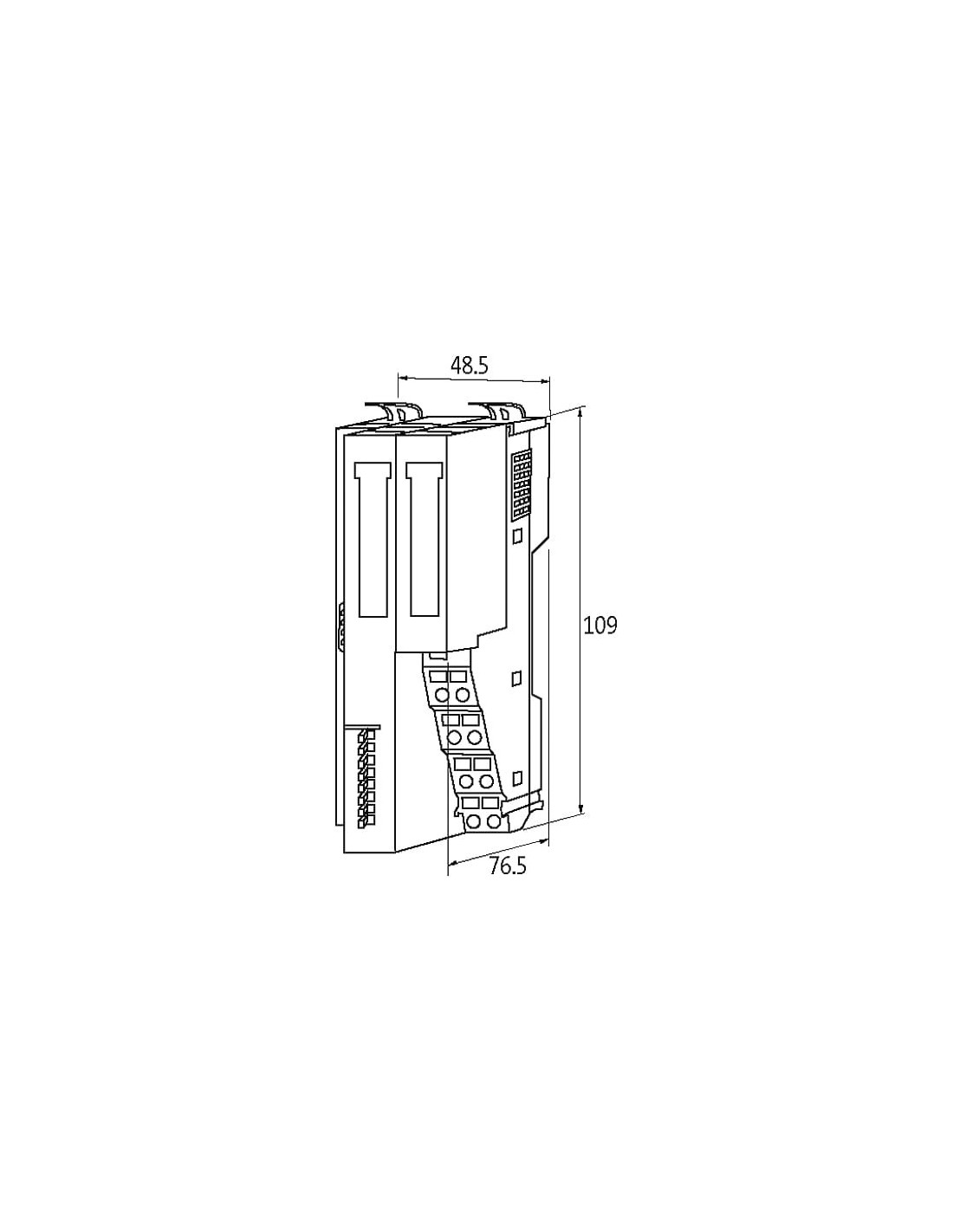

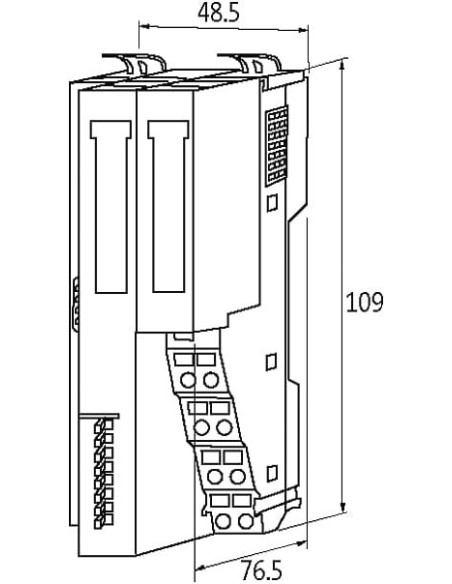

Węzeł Cube20S PROFINET wyróżnia się kompaktową budową (wysokość 109 mm, szerokość 48,5 mm, głębokość 76,5 mm), co pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej. Urządzenie montowane jest na standardowej szynie nośnej, co gwarantuje szybkość instalacji oraz łatwy dostęp serwisowy.
Typowe rozwiązania instalacyjne i środowiskowe
Moduł przeznaczony jest do pracy w szerokim zakresie temperatur roboczych, od 0°C do 60°C, oraz przechowywania w temperaturze od -25°C do 70°C. Przystosowanie do warunków przemysłowych oraz odporność na skoki obciążenia elektrycznego czynią Cube20S niezawodnym elementem każdej automatyki.
Podsumowanie – węzeł sieciowy Cube20S PROFINET 57106 jako kluczowy element nowoczesnej automatyki
Cube20S PROFINET to wysoce funkcjonalny, niezawodny i skalowalny węzeł magistrali, który doskonale sprawdza się w rozproszonych systemach automatyki. Urządzenie umożliwia kompleksową integrację sieci przemysłowej z systemem zarządzania maszynami i procesami, zapewniając wydajność, bezpieczeństwo oraz łatwość diagnostyki na każdym etapie eksploatacji.
