Moduł zasilania
Moduł rozszerzający
do zewnętrznego zasilania napięciowego i wewnętrznej płyty typu backplane
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd sumaryczny maks. | 6 A |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Prąd wyjściowy | 4 A |
| Oddawanie prądu magistrali tylnej maks. | 2 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |

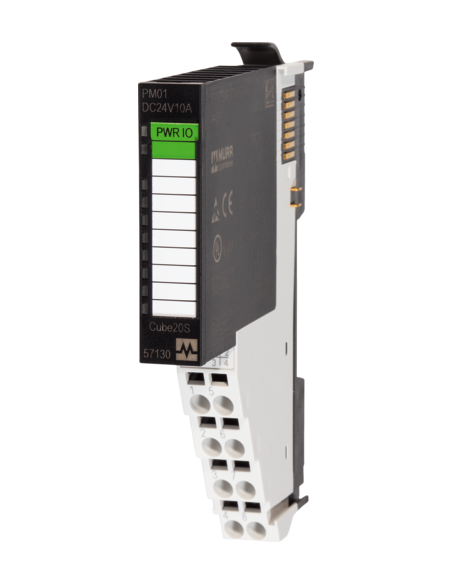

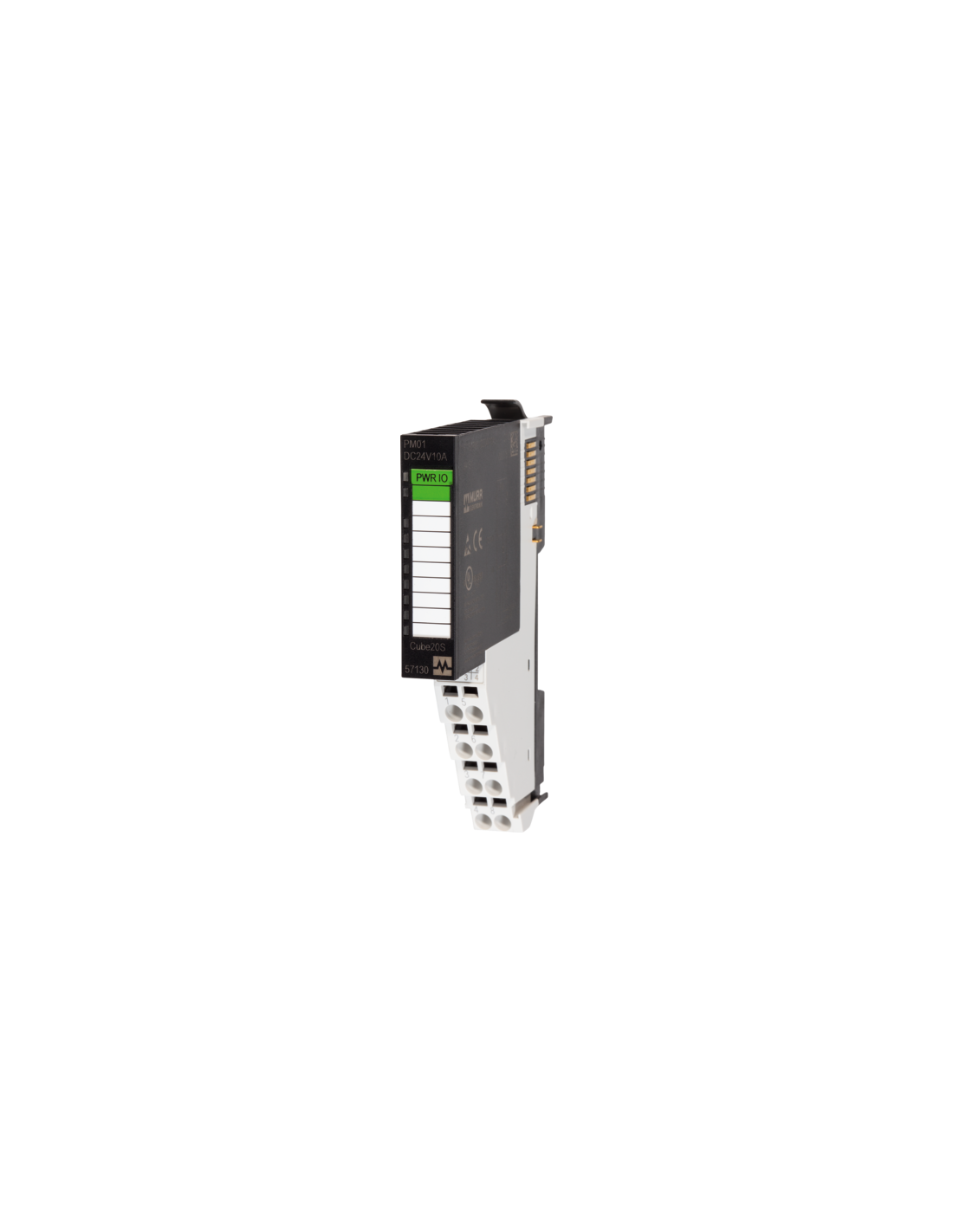

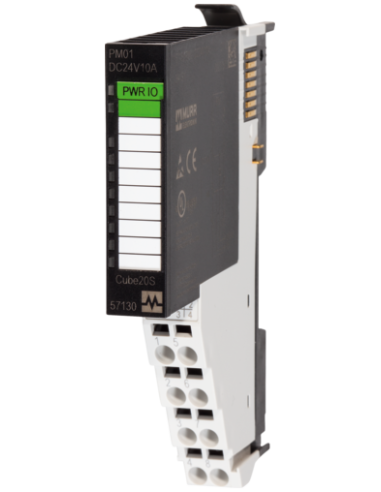

Moduł zasilacza Cube20S 24VDC + 5VDC/2A – profesjonalne zasilanie systemów automatyki
Moduł zasilacza Cube20S 24VDC + 5VDC/2A (kod produktu: 57131) to nowoczesne i niezawodne rozwiązanie dla systemów automatyki przemysłowej, które wymagają stabilnego zasilania zarówno dla urządzeń zewnętrznych, jak i dla magistrali komunikacyjnej. Jest przeznaczony do rozbudowy systemów sterowania oraz zasilania wewnętrznej płyty typu backplane.
Najważniejsze zalety modułu zasilacza Cube20S
- Kompaktowe wymiary – szerokość zaledwie 12,9 mm umożliwia montaż w miejscach o ograniczonej przestrzeni.
- Montaż na szynie DIN (EN 60715) – prosty i szybki sposób instalacji w szafie sterowniczej.
- Zabezpieczenia elektryczne – spełnia normę IP20, zapewniając ochronę w warunkach przemysłowych.
- Wysoka wydajność prądowa – maksymalny prąd sumaryczny do 6 A oraz wyjście 2 A na magistralę tylną (backplane).
- Elastyczność napięć wejściowych – obsługuje zakres napięć wejściowych od 20,4 V DC do 28,8 V DC.
- Proste podłączenie – osiem biegunów ze sprężynowymi zaciskami FK ułatwia szybkie i pewne połączenie okablowania.
Zastosowania modułu zasilacza Cube20S w automatyce
Moduł zasilacza Cube20S doskonale sprawdza się w nowoczesnych aplikacjach automatyki, takich jak:
- Rozbudowa zdecentralizowanych systemów I/O w rozdzielniach i szafach sterowniczych,
- Zasilanie paneli operatorskich, sterowników PLC oraz urządzeń wykonawczych,
- Stabilizacja napięcia w rozbudowanych układach magistralnych Cube20/Cube20S.
Urządzenie zostało zaprojektowane do pracy w przemysłowych środowiskach o temperaturze otoczenia od 0°C do 60°C oraz temperaturze przechowywania od -25°C do 70°C. Dzięki wytrzymałej konstrukcji oraz zaawansowanym zabezpieczeniom moduł gwarantuje ciągłość pracy nawet w trudnych warunkach hal produkcyjnych.
Budowa i kompatybilność
Kompaktowa budowa oraz prostota montażu pozwalają na łatwą integrację z istniejącymi systemami. Moduł zasilacza Cube20S jest odpowiedni wszędzie tam, gdzie wymagane są:
- Niezawodne źródło zasilania dla modułów wejść/wyjść,
- Stabilność napięcia w szafach sterowniczych,
- Możliwość rozbudowy systemów poprzez dodatkowe moduły rozszerzające.
Bezpieczeństwo i wygoda użytkowania w systemach automatyki
Zastosowanie sprężynowych zacisków FK umożliwia szybkie i intuicyjne podłączanie przewodów, minimalizując ryzyko błędów i przyspieszając montaż. Osiem wyraźnie oznaczonych biegunów pozwala na utrzymanie porządku w systemie oraz szybkie serwisowanie w razie potrzeby.
Moduł spełnia wymogi uznawanych certyfikatów jakości i bezpieczeństwa, co potwierdza jego przydatność do pracy w wymagających aplikacjach automatyki przemysłowej.
Podsumowanie – rozwiązanie dla nowoczesnych instalacji sterujących
Moduł zasilacza Cube20S 24VDC + 5VDC/2A to wydajne i funkcjonalne rozwiązanie, zaprojektowane do zapewnienia ciągłości działania oraz bezpieczeństwa instalacji automatyki przemysłowej. Łatwość montażu, szeroki zakres zastosowań i niezawodna praca czynią go doskonałym wyborem w każdych warunkach przemysłowych.
