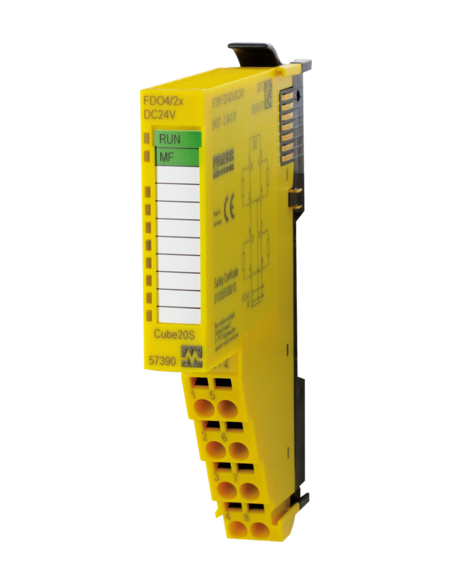

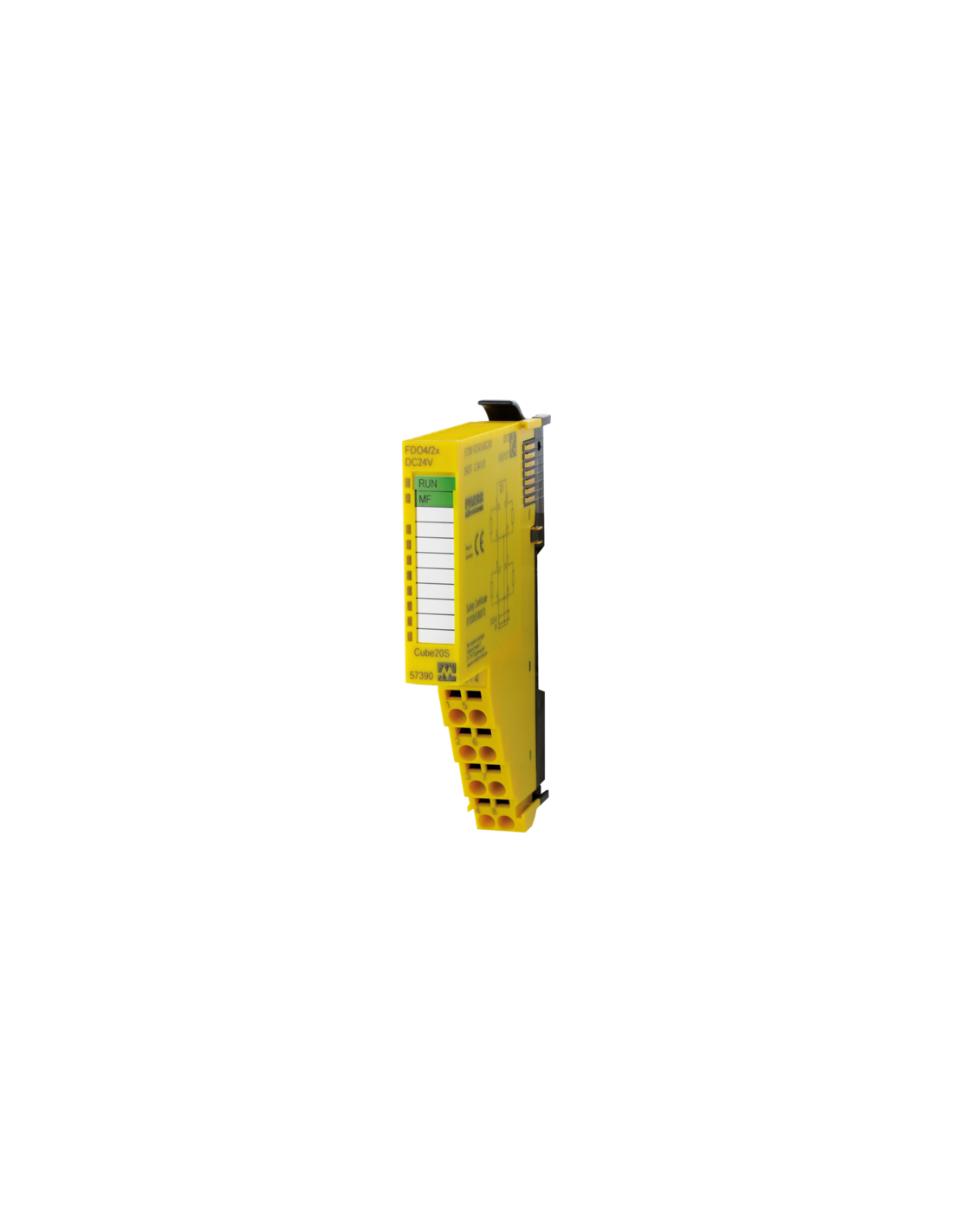

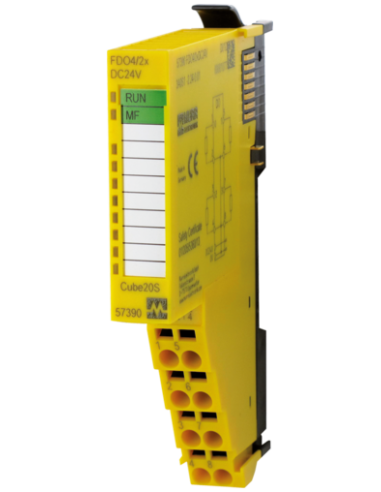

Cube20S FDO4/2
Moduł rozszerzający
PROFIBUS
PROFINET
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 2,5 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 75 mA |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 2 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Opóźnienie wyjścia | 175000 ns |
| Obciążenie lampowe | 5 W |
| Prąd sumaryczny wyjścia maks. | 4 A |
Diagnozy
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation output/output | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 8 |
| PIN 1 | DO 0 |
| PIN 2 | 0 V |
| PIN 3 | DO 2 |
| PIN 4 | 0 V |
| PIN 5 | DO 1 |
| PIN 6 | 0 V |
| PIN 7 | DO 3 |
| PIN 8 | 0 V |
Moduł bezpieczeństwa Cube20S FDO4/2 57390 – Kluczowy element systemów automatyki
Cube20S FDO4/2 57390 to moduł wyjść bezpieczeństwa, stanowiący istotny składnik nowoczesnych systemów automatyki przemysłowej. Produkt został opracowany z myślą o spełnianiu rygorystycznych wymagań bezpieczeństwa i efektywności, co potwierdzają certyfikaty zgodności z normami EN ISO 13849-1, IEC 61508 oraz IEC 62061. Dzięki kompaktowej budowie oraz wszechstronności integracji, moduł Cube20S FDO4/2 doskonale sprawdza się w różnorodnych środowiskach przemysłowych, przede wszystkim tam, gdzie wymagana jest niezawodność i bezpieczeństwo pracy maszyn oraz urządzeń.
Najważniejsze zalety modułu Cube20S FDO4/2 57390
- Zaawansowane bezpieczeństwo maszyn dzięki zgodności z poziomem bezpieczeństwa PL e (EN ISO 13849-1) oraz SIL 3 (IEC 61508, IEC 62061).
- Kompaktowa obudowa – szerokość zaledwie 12,9 mm umożliwia efektywne wykorzystanie przestrzeni na szynie DIN (EN 60715).
- Duża elastyczność zastosowań – obsługuje różne magistrale komunikacyjne, takie jak PROFIBUS oraz PROFINET.
- Pełna diagnostyka na poziomie modułu i kanałów – wykrywanie zwarć, przeciążeń oraz sygnalizacja stanu za pomocą LED.
- Wytrzymałość na trudne warunki środowiskowe – praca w temperaturze od 0°C do 60°C, przechowywanie od -25°C do 70°C.
- Ochrona elektryczna klasy IP20 oraz galwaniczna separacja napięć roboczych i wyjść.
- Zaciski sprężynowe FK – szybki i pewny montaż połączeń elektrycznych.
Możliwości wykorzystania i typowe zastosowania Cube20S FDO4/2
Moduł wyjść bezpieczeństwa Cube20S FDO4/2 jest dedykowany do rozbudowy systemów Cube20S, umożliwiając efektywne i bezpieczne sterowanie elementami wykonawczymi, wymagającymi podwyższonego poziomu niezawodności. Typowe zastosowania obejmują:
- Systemy bezpieczeństwa maszyn – wyłączniki awaryjne, blokady drzwi, przekaźniki bezpieczeństwa.
- Automatyka procesowa – kontrola wyjść w aplikacjach, gdzie wymagana jest szybka reakcja i wysoka niezawodność.
- Przemysł spożywczy, motoryzacyjny, farmaceutyczny – wszędzie tam, gdzie niezbędne jest zapewnienie ochrony operatorów i instalacji.
- Integracja z sieciami PROFIBUS i PROFINET – prosty montaż w instalacjach opartych na popularnych magistralach przemysłowych.
Cechy wyróżniające i efektywność ekonomiczna
Cube20S FDO4/2 57390 łączy w sobie wysoką niezawodność oraz prostotę obsługi. Dzięki zaawansowanej diagnostyce przez magistralę oraz LED, szybkie wykrywanie usterek pozwala na skrócenie czasu przestojów. Zwarta konstrukcja i łatwość wymiany modułu na szynie DIN zapewniają wygodę podczas projektowania lub rozbudowy linii produkcyjnych. Moduł oferuje pełną odporność na przeciążenia i zwarcia oraz umożliwia sterowanie elementami wykonawczymi o dużych wymaganiach prądowych (do 2 A na wyjście, 4 A sumarycznie).
Podsumowanie – Dlaczego warto wybrać Cube20S FDO4/2?
Cube20S FDO4/2 Kod: 57390 to propozycja dla firm i integratorów systemów automatyki poszukujących sprawdzonych rozwiązań w zakresie modułów bezpieczeństwa. Dzięki zgodności z międzynarodowymi normami, wielokanałowym wyjściom oraz zaawansowanym funkcjom diagnostycznym, sprawdzi się jako niezawodny komponent systemów sterowania. Zastosowanie modułu przyczynia się do zwiększenia poziomu ochrony, redukcji ryzyka oraz skraca czas potrzebny na diagnostykę i serwisowanie, co przekłada się na ogólną efektywność i bezpieczeństwo procesów produkcyjnych.
