Rozdzielacz potencjału
Moduł rozszerzający
8× 0 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 0 V |
| Prąd sumaryczny maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

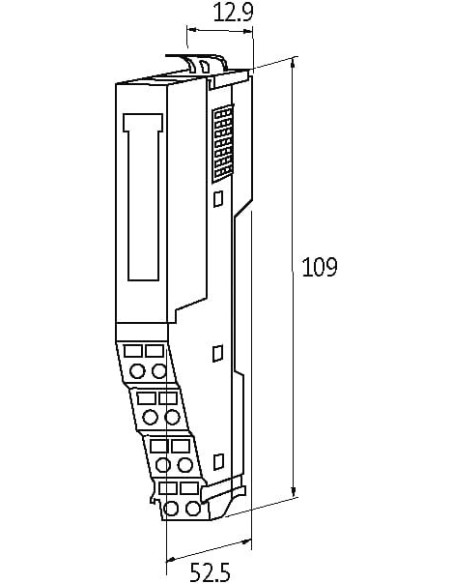

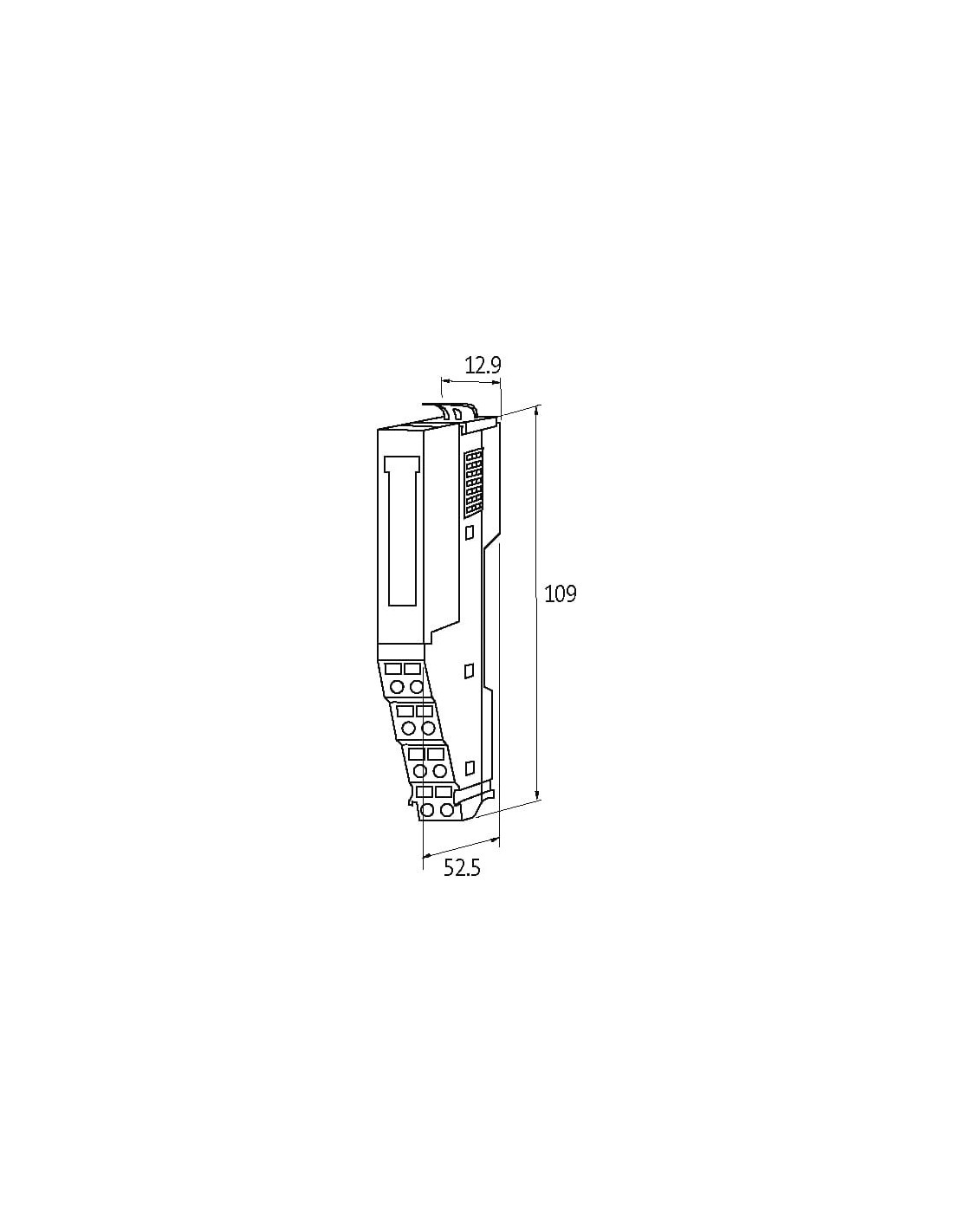

| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 52,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 0 V DC |
| PIN 2 | 0 V DC |
| PIN 3 | 0 V DC |
| PIN 4 | 0 V DC |
| PIN 5 | 0 V DC |
| PIN 6 | 0 V DC |
| PIN 7 | 0 V DC |
| PIN 8 | 0 V DC |
Blok zasilania Cube20S 8x0VDC 57121 – Rozdzielacz potencjału do systemów automatyki
Blok zasilania Cube20S 8x0VDC o numerze katalogowym 57121 to moduł rozszerzający dedykowany nowoczesnym instalacjom automatyki przemysłowej. Dzięki przemyślanej konstrukcji oraz wysokim parametrom technicznym urządzenie umożliwia niezawodne rozdzielanie potencjału 0 V DC na osiem niezależnych wyjść, zapewniając stabilność działania całej instalacji.
Cechy charakterystyczne bloku zasilania Cube20S 57121
- Osiem wyjść 0 V DC – moduł umożliwia łatwe rozdzielenie potencjału masowego pomiędzy podłączone urządzenia.
- Maksymalny prąd sumaryczny 10 A – zapewnia odpowiednią wydajność prądową nawet w bardziej rozbudowanych aplikacjach.
- Kompaktowe wymiary: szerokość 12,9 mm, głębokość 52,5 mm, wysokość 109 mm pozwalają na montaż nawet w ograniczonych przestrzeniach szaf sterowniczych.
- Łatwy montaż na szynie DIN (EN 60715) – szybki i bezproblemowy montaż, który znacząco skraca czas instalacji.
- Stopień ochrony IP20 – przeznaczony do stosowania w szafach rozdzielczych i sterowniczych.
- Zakres temperatur pracy: od 0°C do 60°C – umożliwia pracę w szerokim zakresie warunków otoczenia.
- Bezpieczne zaciski sprężynowe FK – zapewniają pewne i trwałe połączenie przewodów.
Zalety stosowania bloku zasilania Cube20S 8x0VDC
Blok zasilania Cube20S to element, który znacząco ułatwia organizację okablowania w szafie sterowniczej oraz zapewnia przejrzystość połączeń masy w całym systemie automatyki. Stabilność napięcia oraz wysoka jakość wykonania minimalizują ryzyko wystąpienia zakłóceń lub awarii spowodowanych słabym kontaktem bądź przeciążeniem.
Stosowanie modułu znacznie przyspiesza procesy diagnostyczne w przypadku konserwacji czy serwisu maszyn i urządzeń, dzięki jasnej strukturze rozdziału potencjałów.
Typowe zastosowanie bloku zasilania Cube20S 8x0VDC
- Szafy sterownicze w liniach produkcyjnych – jedno miejsce do organizacji linii masowych (0 V DC).
- Systemy rozdziału zasilania – integracja z modułami wejść/wyjść, sterownikami PLC, zasilaczami oraz innymi modułami automatyki.
- Automatyka maszyn i urządzeń – efektywne wykorzystanie przestrzeni i łatwa rozbudowa instalacji.
- Przemysł spożywczy, automotive, logistyka – wszędzie tam, gdzie ważne są niezawodność oraz bezpieczeństwo rozdziału potencjału.
Możliwości techniczne i integracja z systemami Cube20
Cube20S 8x0VDC 57121 został zaprojektowany do współpracy z modułami systemu Cube20 firmy Murrelektronik, umożliwiając elastyczną rozbudowę istniejących instalacji i dostosowanie do dynamicznych potrzeb produkcyjnych. Uniwersalne sprężynowe zaciski gwarantują szybką i niezawodną integrację z innymi komponentami systemów automatyki.
