Węzeł magistrali
CANopen
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 95 mA |
| Prąd sumaryczny UA maks. | 10 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Oddawanie prądu zasilania maks. | 10 A |
| Oddawanie prądu magistrali tylnej maks. | 3 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 128 Bytes |
| Zakres adresów wejść maks. | 128 Bytes |
Komunikacja przemysłowa | CANopen
| Adresowanie CANopen | Przełącznik DIP |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 64 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 48,5 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Family construction form | D-Sub |
| Gender | male |
| Liczba biegunów | 9 |
| PIN 1 | n.c. |
| PIN 2 | CAN_LOW |
| PIN 3 | CAN_GND |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | n.c. |
| PIN 7 | CAN_HIGH |
| PIN 8 | n.c. |
| PIN 9 | n.c. |

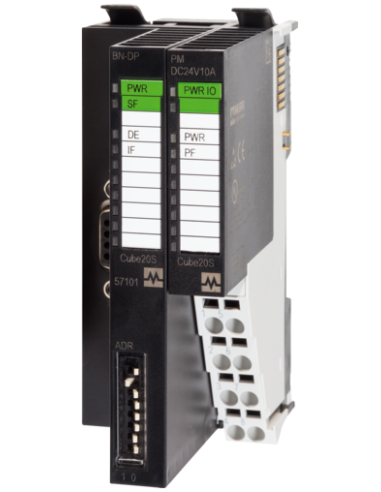

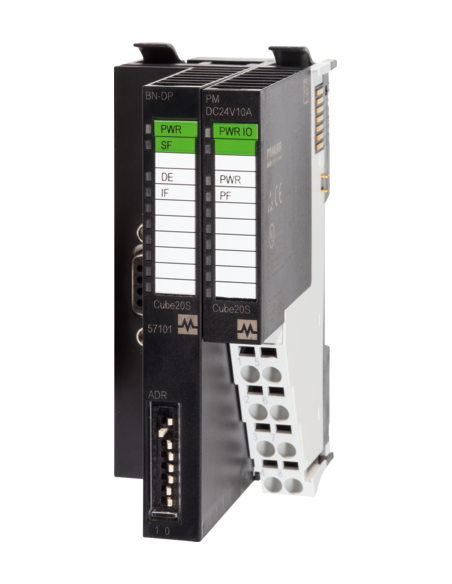

Węzeł sieciowy Cube20S CANopen slave 57104 – moduł komunikacyjny do przemysłowych aplikacji automatyki
Węzeł sieciowy Cube20S CANopen slave 57104 to zaawansowany moduł przeznaczony do integracji systemów automatyki przemysłowej z magistralą CANopen. Urządzenie jest wykorzystywane wszędzie tam, gdzie kluczowe znaczenie ma niezawodna i szybka wymiana danych pomiędzy elementami systemu sterowania oraz modułami wykonawczymi i pomiarowymi.
Kluczowe zalety i możliwości wykorzystania Cube20S CANopen slave 57104
Cube20S CANopen slave 57104 umożliwia łatwe podłączenie rozbudowanych układów wejściowych i wyjściowych do sieci przemysłowej CANopen, zapewniając wysoką elastyczność rozbudowy systemu, minimalizację okablowania oraz szybką diagnostykę stanu systemu. Moduł zwiększa efektywność zarządzania instalacją dzięki wszechstronnym opcjom komunikacyjnym oraz rozbudowanej sygnalizacji diagnostycznej przy pomocy diod LED.
- Możliwość rozszerzenia do 64 modułów – szybka rozbudowa instalacji bez konieczności modyfikacji głównego sterownika.
- Szybka wymiana danych – 128 bajtów dla adresów wejść i wyjść umożliwia swobodną komunikację z wieloma urządzeniami jednocześnie.
- Łatwa konfiguracja adresu przez przełącznik DIP – wygodne dostosowanie do struktury sieci.
- Rozbudowana diagnostyka – wykrywanie zwarć, przeciążeń, braków napięcia i innych błędów, sygnalizowane przez diody LED oraz przez magistralę.

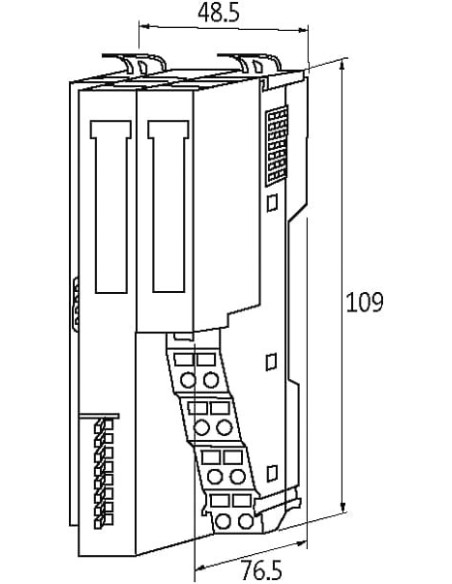

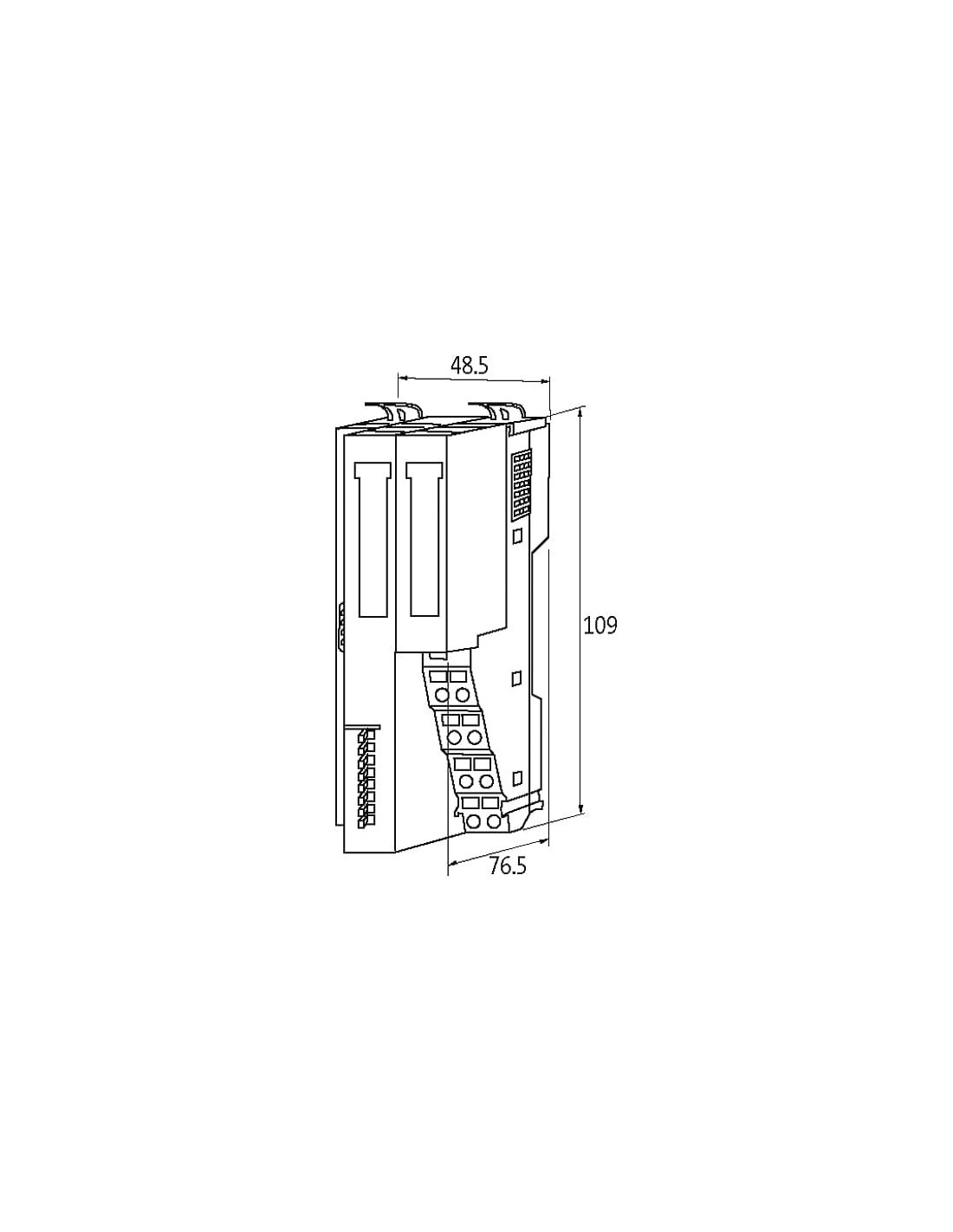

- Kompaktowe wymiary – wysokość 109 mm, szerokość 48,5 mm, głębokość 76,5 mm, idealne do zastosowań w szafach sterowniczych na szynie DIN (EN 60715).
- Wysoki stopień ochrony IP20 – doskonałe rozwiązanie do zastosowań w kontrolowanych warunkach przemysłowych.
- Stabilność pracy – szeroki zakres temperatur roboczych (0–60°C) pozwala na instalację w różnorodnych środowiskach przemysłowych.
Typowe zastosowania węzła Cube20S CANopen slave 57104
Węzeł Cube20S CANopen slave 57104 znajduje zastosowanie w szerokiej gamie aplikacji automatyki przemysłowej, szczególnie w systemach rozproszonych, gdzie kluczowa jest niezawodność komunikacji oraz uproszczona diagnostyka stanu sieci i urządzeń. Moduł jest przeznaczony m.in. do:
- Sterowania maszynami oraz liniami produkcyjnymi o rozproszonej architekturze (systemy modułowe, centra obróbcze, robotyka).
- Integracji urządzeń pomiarowych i wykonawczych w złożonych instalacjach przemysłowych.
- Szybkiego przesyłu sygnałów wejściowych i wyjściowych w szafach sterowniczych i rozdzielniach.
- Modernizacji istniejących systemów wymagających doposażenia w węzły komunikacyjne CANopen.
Podsumowanie – Cube20S CANopen slave 57104 w nowoczesnych instalacjach
Cube20S CANopen slave 57104 to niezawodny moduł komunikacyjny dedykowany profesjonalnym aplikacjom automatyki przemysłowej, wyposażony w funkcje wspierające bezpieczne zarządzanie energią, zaawansowaną diagnostykę oraz modułową rozbudowę systemu. Kompatybilność z normą EN 61131-2 gwarantuje stabilność i bezpieczeństwo eksploatacji, a uniwersalne zaciski sprężynowe oraz złącze D-Sub zapewniają szybki i pewny montaż. Moduł jest polecany do zastosowań wymagających wysokiej niezawodności i elastycznego podejścia do rozbudowy infrastruktury automatyki.
