Węzeł magistrali
EtherNet/IP
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 95 mA |
| Prąd sumaryczny UA maks. | 10 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Oddawanie prądu zasilania maks. | 10 A |
| Oddawanie prądu magistrali tylnej maks. | 3 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 1024 Bytes |
| Zakres adresów wejść maks. | 1024 Bytes |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 64 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 48,5 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Family construction form | RJ45 |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 6 | RD - |

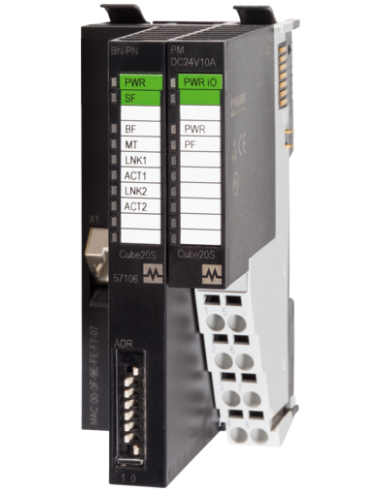

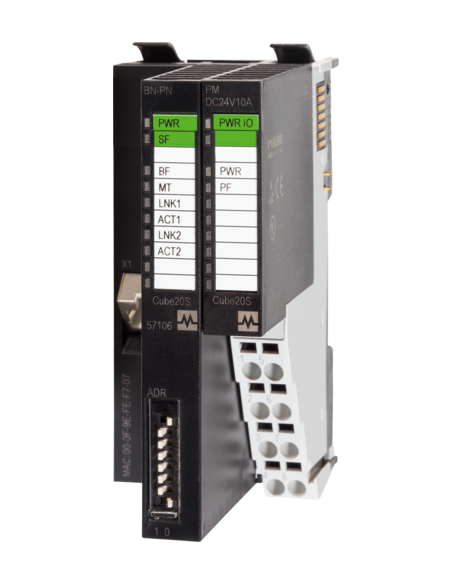

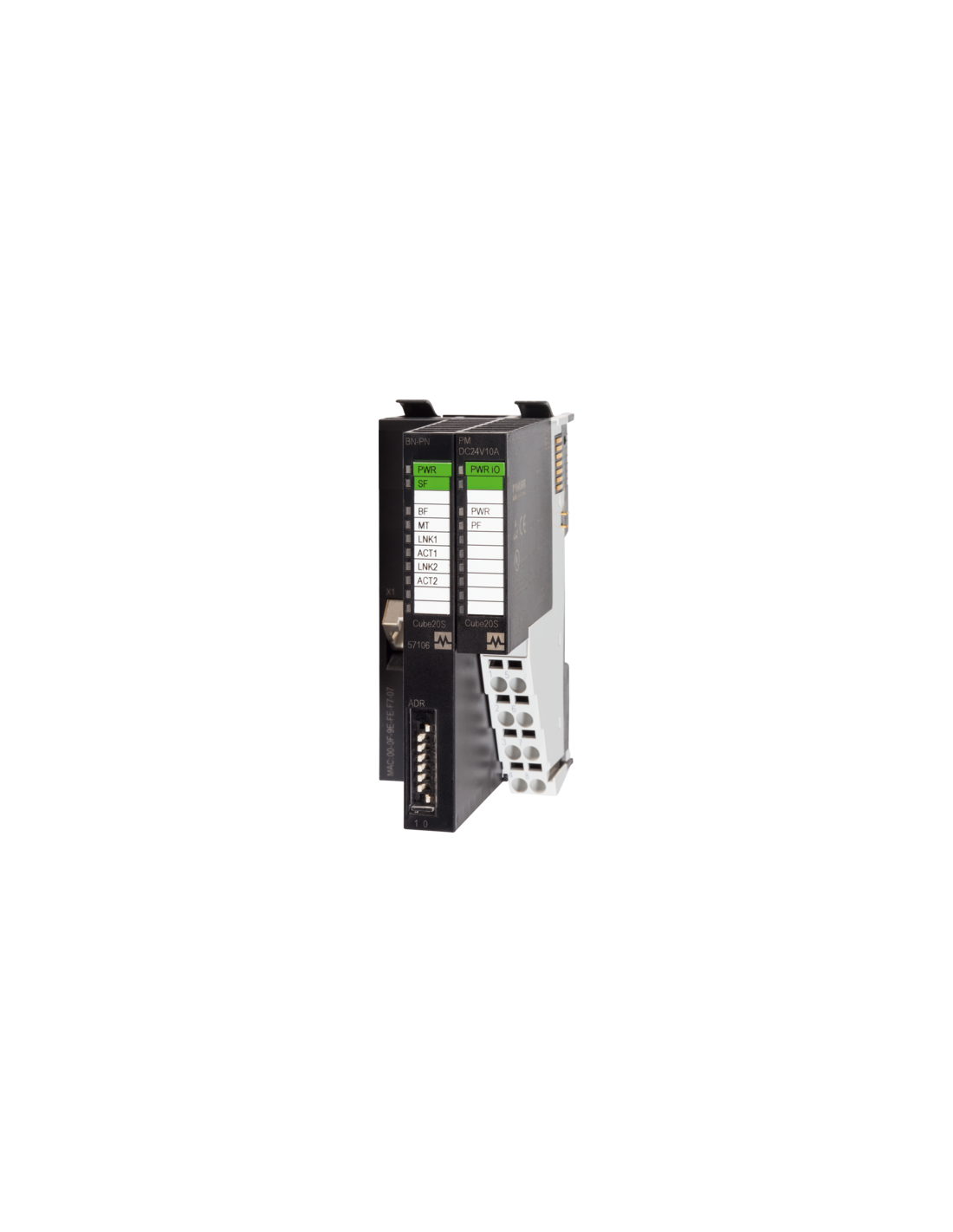

Węzeł magistrali EtherNet/IP Cube20S – maksymalna elastyczność i skalowalność systemów automatyki
Węzeł magistrali EtherNet/IP Cube20S o kodzie produktu 57105 to zaawansowane rozwiązanie przeznaczone do integracji oraz rozbudowy systemów automatyki przemysłowej, które idealnie sprawdza się w nowoczesnych instalacjach wymagających szybkiej i niezawodnej wymiany danych. Moduł jest przystosowany do obsługi maksymalnie 64 rozszerzeń, dzięki czemu można go łatwo dopasować do indywidualnych potrzeb różnych aplikacji – od prostych stanowisk produkcyjnych po rozbudowane linie przemysłowe.
Elastyczna rozbudowa – aż do 64 modułów rozszerzeń
Moduł Cube20S został zaprojektowany z myślą o elastyczności – umożliwia dołączenie nawet 64 modułów rozszerzeń, co zapewnia dużą skalowalność systemu. Takie rozwiązanie pozwala na łatwe dostosowanie konfiguracji stacji do aktualnych oraz przyszłych wymagań technologicznych.
- Możliwość rozbudowy – prosta integracja nowych modułów bez konieczności modyfikacji istniejącej infrastruktury
- Dopasowanie do wymagań aplikacji – obsługa dużych systemów automatyki, maszyn specjalnych i linii produkcyjnych
Zaawansowane funkcje komunikacyjne i diagnostyczne – EtherNet/IP w praktyce
Zaawansowany węzeł EtherNet/IP zapewnia szeroką kompatybilność – obsługuje adresowanie przez BOOTP, DHCP oraz przełączniki obrotowe, co znacznie ułatwia konfigurację urządzenia w sieci przemysłowej. Rozbudowane funkcje diagnostyczne oraz czytelny wyświetlacz LED umożliwiają szybką identyfikację stanu połączeń i transferu danych, a także wczesne wykrywanie usterek, takich jak zwarcia czy przeciążenia.
- Diagnostyka modułowa i kanałowa – szybka lokalizacja błędów dzięki diodom LED i komunikatom magistrali
- Sygnalizacja utraty napięcia oraz przeciążeń dla zwiększenia niezawodności systemu
- Maksymalna długość adresów wejść/wyjść: 1024 bajty
Bezpieczeństwo i niezawodność – doskonała ochrona IP20 i zgodność z normą EN 61131-2
Moduł Cube20S charakteryzuje się klasą ochrony IP20, co zapewnia bezpieczeństwo podczas użytkowania w typowych warunkach przemysłowych oraz zgodnością z normą EN 61131-2. Konstrukcja mechaniczna umożliwia szybki montaż na standardowej szynie DIN (EN 60715), co znacznie upraszcza instalację oraz modernizację systemu.
- Wysoka odporność na czynniki środowiskowe – temperatura pracy od 0°C do 60°C

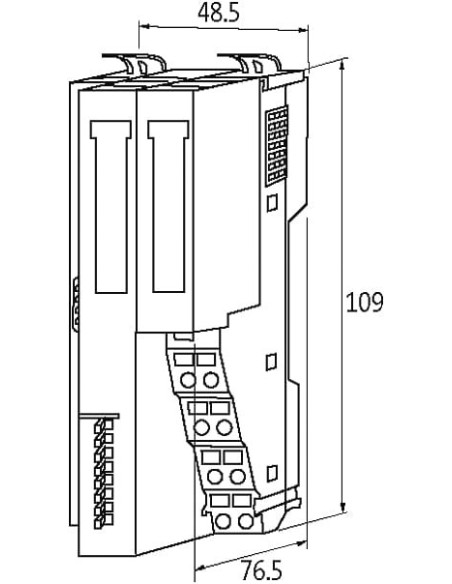

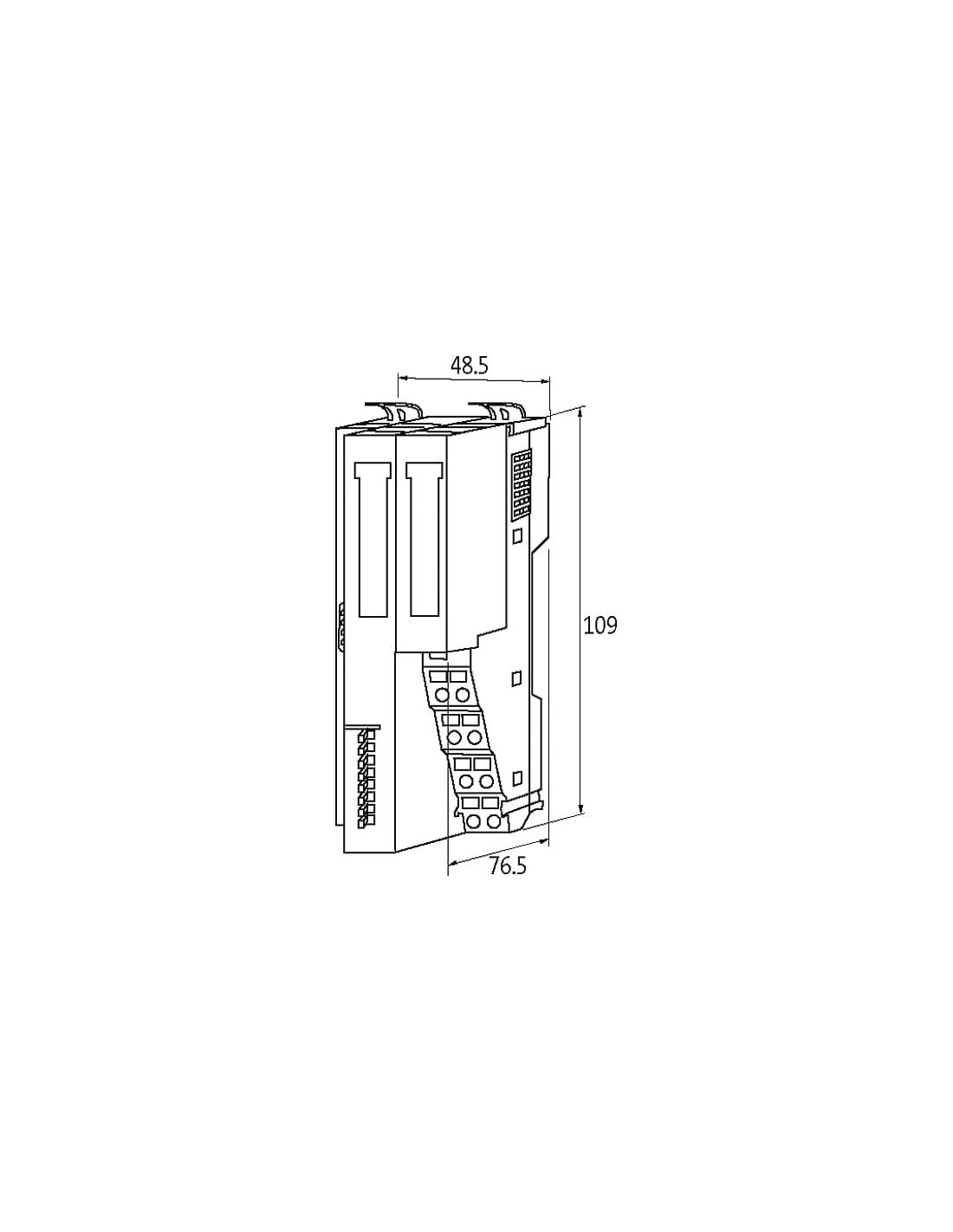

- Kompaktowe wymiary (48,5 x 76,5 x 109 mm) – idealne do szaf rozdzielczych o ograniczonej przestrzeni
Typowe zastosowania węzła magistrali EtherNet/IP Cube20S
Węzeł Cube20S znajduje zastosowanie w wielu branżach, szczególnie tam, gdzie istotne są niezawodna komunikacja oraz łatwość rozbudowy systemu. Sprawdza się w:
- automatyce przemysłowej i procesowej
- liniach produkcyjnych i montażowych
- systemach zrobotyzowanych i maszynach specjalnych
- systemach monitoringu i kontroli stanu maszyn
- zintegrowanych instalacjach automatyki budynkowej
Podsumowanie – dlaczego warto wybrać Cube20S jako węzeł EtherNet/IP?
EtherNet/IP Cube20S to nowoczesne i rozszerzalne rozwiązanie do szybkiej wymiany sygnałów i podłączania urządzeń w strukturach automatyki. Konstrukcja umożliwia łatwą integrację, skuteczną diagnostykę oraz bezproblemową eksploatację w wymagających warunkach przemysłowych, co czyni ten produkt kluczowym elementem nowoczesnych systemów automatyki.
