Węzeł magistrali
PROFIBUS DP
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 95 mA |
| Prąd sumaryczny UA maks. | 10 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Oddawanie prądu zasilania maks. | 10 A |
| Oddawanie prądu magistrali tylnej maks. | 3 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 244 Bytes |
| Zakres adresów wejść maks. | 244 Bytes |
| Zakres adresów min. | 1 |
| Zakres adresów maks. | 125 |
| Rodzaj adresowania | Przełącznik adresowy |
Diagnozy
| Ostrzeżenie aktuatora | nie |
| Diagnostyka | brak napięcia |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 64 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 48,5 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 9 |
| PIN 1 | Shield |
| PIN 2 | n.c. |
| PIN 3 | RXD / TXD-P |
| PIN 4 | RTS |
| PIN 5 | M5 V |
| PIN 6 | P5 V |
| PIN 7 | n.c. |
| PIN 8 | RXD / TXD-N |
| PIN 9 | n.c. |

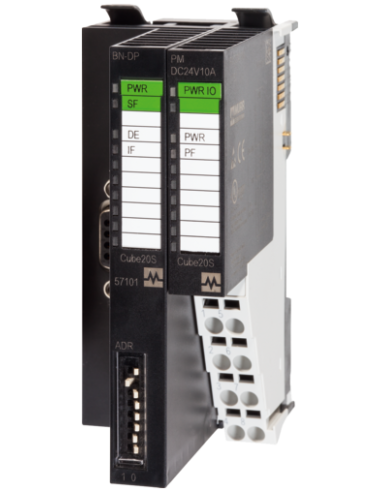

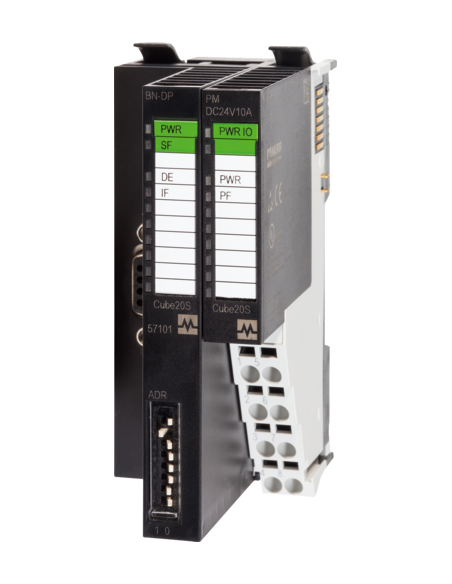

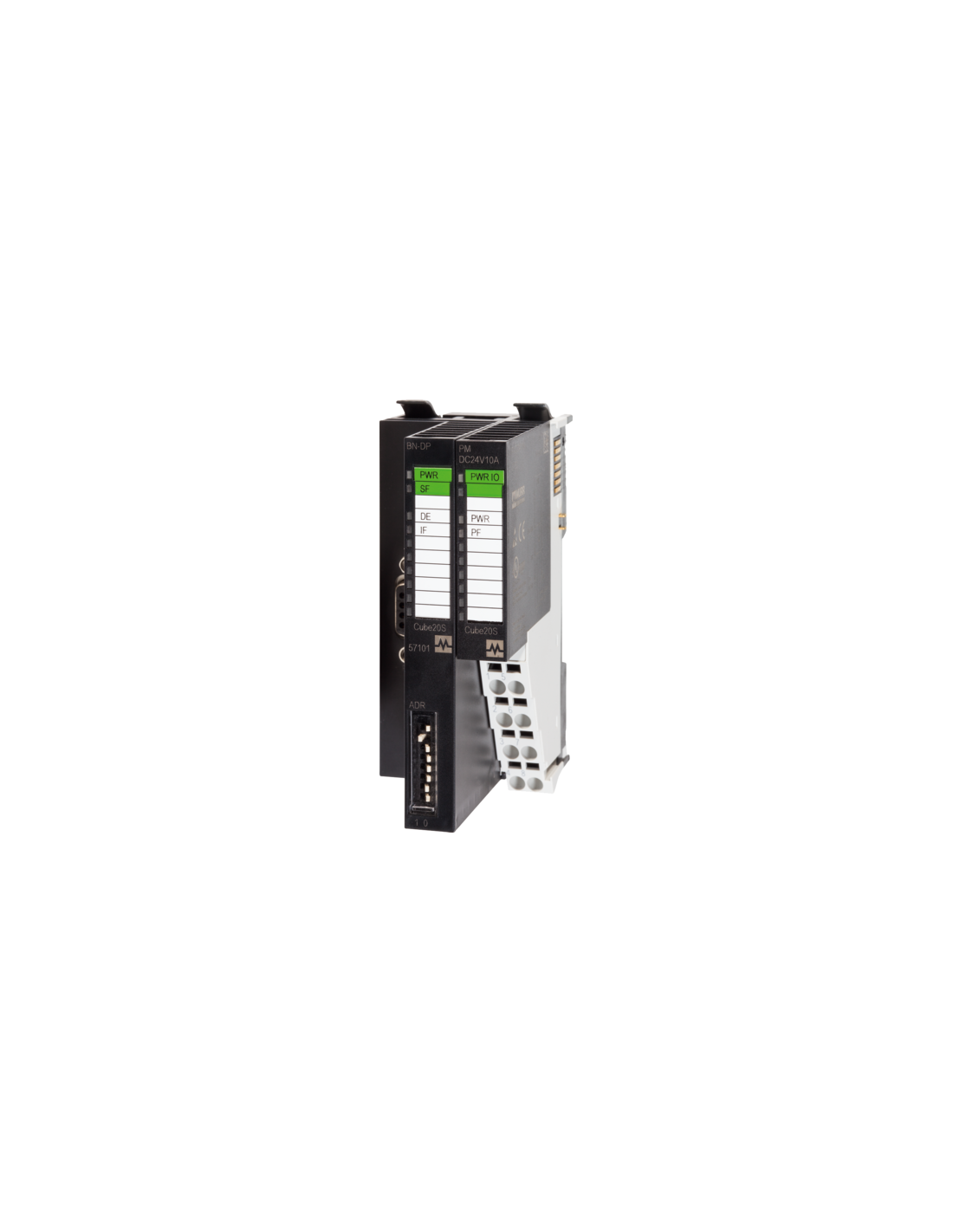

Węzeł sieciowy Cube20S Profibus slave 57101 – nowoczesne rozwiązanie dla automatyki przemysłowej
Węzeł sieciowy Cube20S Profibus slave 57101 to zaawansowany moduł komunikacyjny stworzony z myślą o wymagających aplikacjach w przemyśle automatyki. Oferuje pełną integrację z magistralą PROFIBUS DP, umożliwiając efektywną wymianę danych w rozbudowanych instalacjach sterowania.
Profesjonalna komunikacja PROFIBUS DP
Cube20S Profibus slave 57101 zapewnia szybki i niezawodny przesył sygnałów pomiędzy urządzeniami automatyki, dzięki czemu znajduje zastosowanie w systemach sterowania maszyn, liniach produkcyjnych, instalacjach procesowych oraz rozproszonych systemach I/O. Moduł obsługuje do 244 bajtów adresów wejść i wyjść oraz pozwala na łatwą konfigurację adresu za pomocą przełącznika adresowego.
Zasilanie i wydajność
Wytrzymała konstrukcja umożliwia pracę z napięciem 24 V DC i poborem prądu do 95 mA. Wysoka wydajność prądowa (10 A) pozwala na obsługę wielu modułów rozszerzeń oraz efektywne zasilanie podłączonych urządzeń.
- Maksymalny prąd wyjściowy z modułu: 10 A
- Prąd magistrali tylnej: do 3 A
- Możliwość rozbudowy: obsługa do 64 modułów rozszerzeń
Zalety montażowe i mechaniczne Cube20S Profibus slave 57101

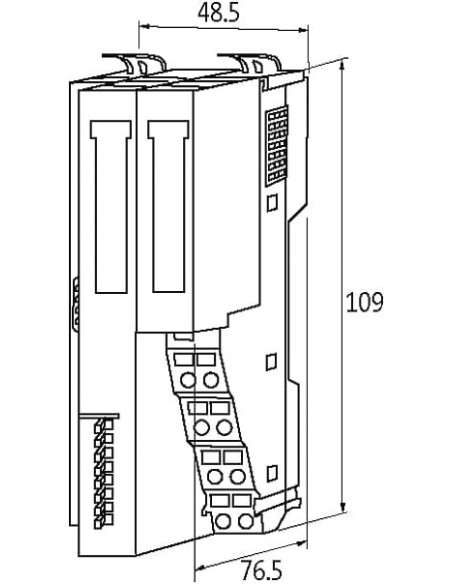

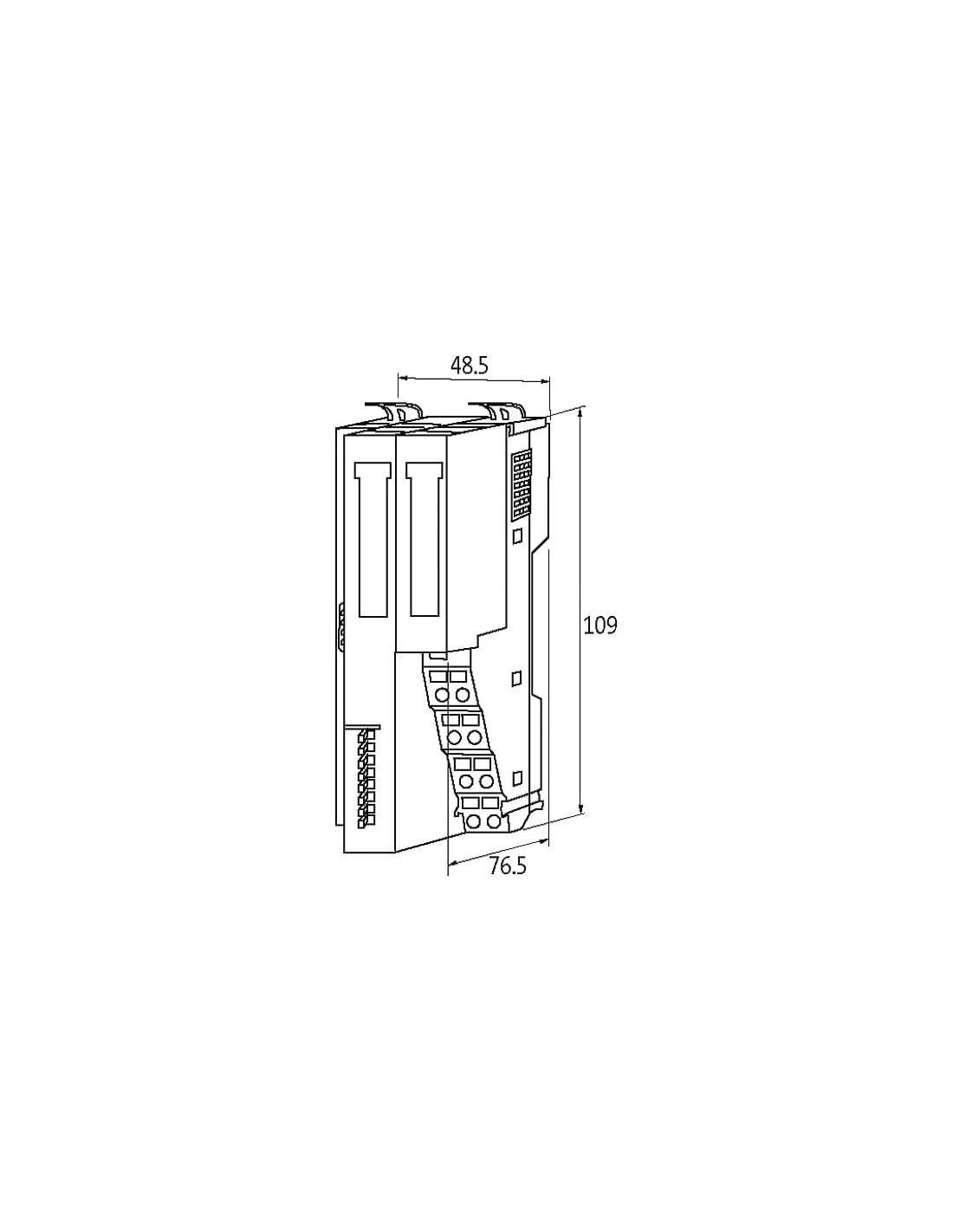

Dzięki kompaktowym wymiarom (wysokość 109 mm, szerokość 48,5 mm, głębokość 76,5 mm) oraz możliwości montażu na szynie DIN (EN 60715), węzeł Cube20S doskonale sprawdza się w ciasnych szafach sterowniczych i rozdzielniach przemysłowych. Obudowa o stopniu ochrony IP20 gwarantuje bezpieczeństwo użytkowania w standardowych warunkach przemysłowych.
Zaawansowane funkcje diagnostyki
Cube20S Profibus slave 57101 posiada rozbudowane mechanizmy diagnostyczne, które umożliwiają szybkie wykrywanie usterek oraz efektywne zarządzanie pracą instalacji:
- Diagnostyka przez magistralę – możliwość odczytu informacji o stanie modułu
- Diody LED diagnostyczne – sygnalizacja statusów na poziomie modułu i kanału
- Ochrona przed zwarciami oraz przeciążeniem
Elastyczność przyłączeniowa i kompatybilność
Moduł wyposażony jest w zaciski sprężynowe FK oraz złącze D-Sub 9-pin dla łatwego podłączenia zarówno zasilania, jak i magistrali PROFIBUS. Umożliwia to szybką integrację z istniejącymi systemami automatyki oraz obsługę szerokiej gamy urządzeń peryferyjnych.
Typowe zastosowania węzła Cube20S Profibus slave 57101
Węzeł sieciowy Cube20S Profibus slave znajduje zastosowanie w:
- systemach rozproszonych wejść/wyjść w zakładach przemysłowych,
- liniach produkcyjnych i montażowych,
- automatyzacji maszyn i urządzeń technologicznych,
- instalacjach procesowych wymagających stabilnej komunikacji PROFIBUS,
- systemach zarządzania energią i monitoringu.
Standard zgodny z EN 61131-2 zapewnia kompatybilność z szeroką gamą systemów sterowania dostępnych na rynku.
Podsumowanie właściwości węzła Cube20S Profibus slave 57101
Cube20S Profibus slave 57101 to wysokowydajny, elastyczny oraz łatwy w integracji węzeł sieciowy, który doskonale odpowiada na potrzeby współczesnych aplikacji przemysłowych oraz rozbudowanych systemów automatyki. Wysoka jakość wykonania, bogata funkcjonalność oraz możliwość rozbudowy sprawiają, że jest to rozwiązanie szczególnie polecane do profesjonalnych wdrożeń.
