Moduł rozszerzający
Wyjścia cyfrowe
DO2 - (E)
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 55 mA |
| Prąd sumaryczny UA maks. | 1 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 0,5 A |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Opóźnienie wyjścia | 175 ns |
| Obciążenie lampowe | 5 W |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation output/output | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

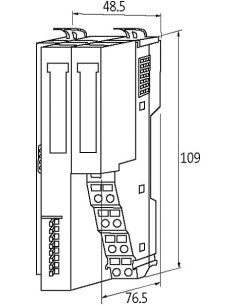

| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | DO 0 |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 5 | DO 1 |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
Moduł sieciowy Cube20S DO2 57320 – Wyjścia cyfrowe do automatyki przemysłowej
Moduł sieciowy Cube20S DO2 57320 to nowoczesny moduł rozszerzający z dwoma wyjściami cyfrowymi, przeznaczony do integracji z systemami automatyki przemysłowej. Pracuje w zakresie napięcia 24 V DC i umożliwia zarządzanie obciążeniami do 0,5 A na każdy kanał, co przekłada się na szeroki wachlarz możliwości zastosowania w rozbudowanych instalacjach sterujących.
Zastosowania modułu Cube20S DO2 57320 w systemach przemysłowych
Produkt dedykowany jest do rozbudowy systemów Cube20S i znajduje zastosowanie w aplikacjach, gdzie kluczowa jest szybka, niezawodna transmisja sygnałów do urządzeń wykonawczych, takich jak siłowniki, lampki sygnalizacyjne czy elementy napędowe. Sprawdza się zarówno w nowoczesnych liniach montażowych, jak i w aplikacjach modernizowanych, gdzie wymagane jest zachowanie kompatybilności z rozwiązaniami opartymi na standardzie EN 61131-2.
Najważniejsze zalety modułu Cube20S DO2 57320
- Kompaktowe wymiary: tylko 12,9 mm szerokości przy wysokości 109 mm i głębokości 76,5 mm, co pozwala na montaż w ograniczonej przestrzeni.
- Wysoki poziom niezawodności: moduł odporny na przeciążenia i zwarcia oraz wyposażony w zabezpieczenie galwaniczne pojedynczych wyjść.
- Wielopoziomowa diagnostyka: obecność diagnostyki przeciążenia, zwarcia oraz podnapięcia oraz sygnalizacja statusu przez LED umożliwiają szybką identyfikację usterek i sprawne działanie systemu.
- Bezpieczny montaż na szynie DIN zgodnie z normą EN 60715 oraz łatwe przyłączenie przewodów poprzez zaciski sprężynowe FK.
- Odporność na czynniki środowiskowe: praca w szerokim zakresie temperatur (od 0°C do 60°C) oraz stopień ochrony IP20.
Typowe zastosowania modułu wyjściowego 24V Cube20S
Moduł wyjściowy Cube20S DO2 57320 znajduje zastosowanie w:
- Sterowaniu maszynami i liniami produkcyjnymi, gdzie wymagane jest bezpieczne i niezawodne przesyłanie sygnałów cyfrowych do różnych elementów automatyki.
- Rozbudowie i modernizacji istniejących instalacji sterowniczych, szczególnie tam, gdzie liczy się szybki montaż i łatwość integracji z pozostałymi komponentami systemu Cube20S.
- Monitorowaniu oraz sygnalizacji awarii i stanów roboczych urządzeń przemysłowych, dzięki rozbudowanej diagnostyce oraz sygnalizacji LED.
Budowa i funkcjonalność modułu Cube20S DO2 57320
Moduł przeznaczony do instalacji na szynie DIN wyposażony jest w dwa wyjścia cyfrowe z możliwością podłączenia obciążeń, takich jak lampki sygnalizacyjne lub małe układy napędowe. Przyłączenie przewodów realizowane jest poprzez odporne na drgania, intuicyjne w obsłudze zaciski sprężynowe. Zarówno zasilanie, jak i wyjścia cyfrowe posiadają pełną separację galwaniczną, co zwiększa bezpieczeństwo infrastruktury automatyki.
Zastosowanie pełnej diagnostyki stanu pracy i awarii (LED, odczyt przez magistralę) pozwala na szybką identyfikację niepożądanych stanów oraz ogranicza przestoje w produkcji.
Parametry techniczne i certyfikaty modułu Cube20S DO2 57320
Moduł odpowiada wymogom norm EN 61131-2 (sterowniki programowalne) oraz spełnia normy bezpieczeństwa potwierdzone międzynarodowymi certyfikatami. Jest kompatybilny z przemysłowymi systemami automatyki i idealny do pracy w środowiskach produkcyjnych.
