Rozdzielacz potencjału
Moduł rozszerzający
4× 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

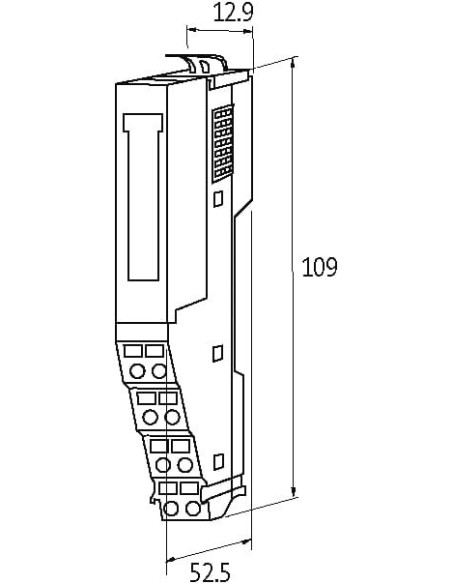

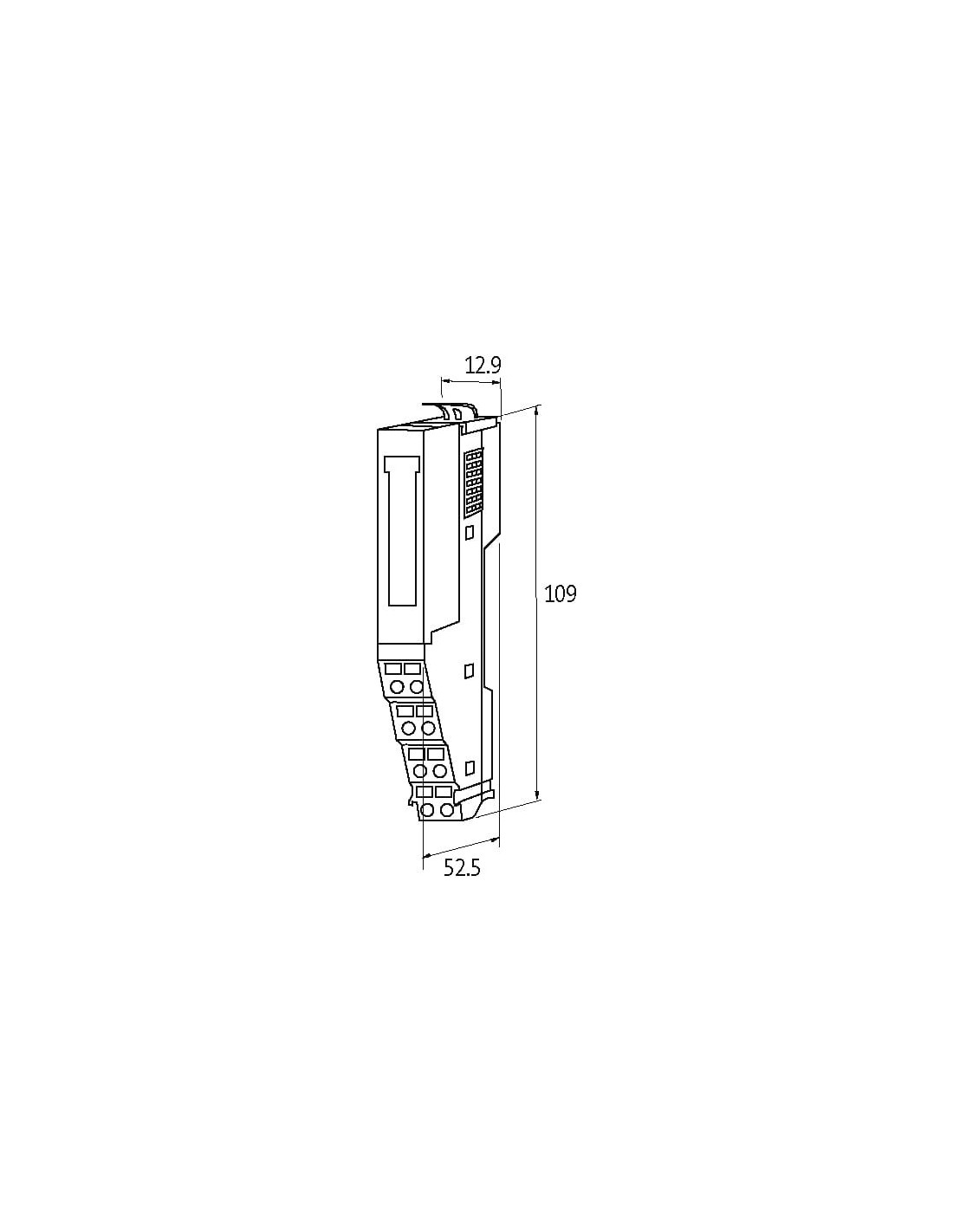

| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 52,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 24 V DC |
| PIN 2 | 24 V DC |
| PIN 3 | 24 V DC |
| PIN 4 | 24 V DC |
| PIN 5 | 0 V DC |
| PIN 6 | 0 V DC |
| PIN 7 | 0 V DC |
| PIN 8 | 0 V DC |

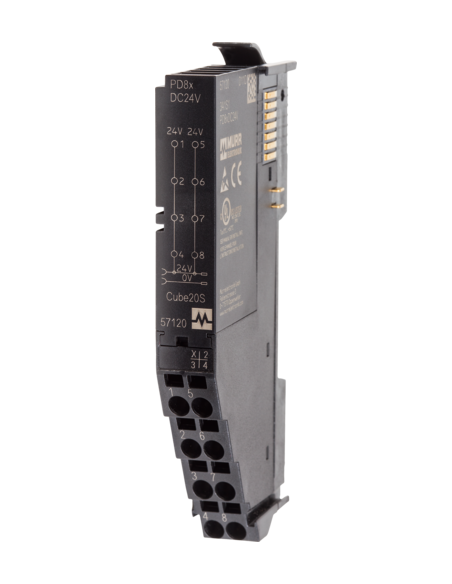

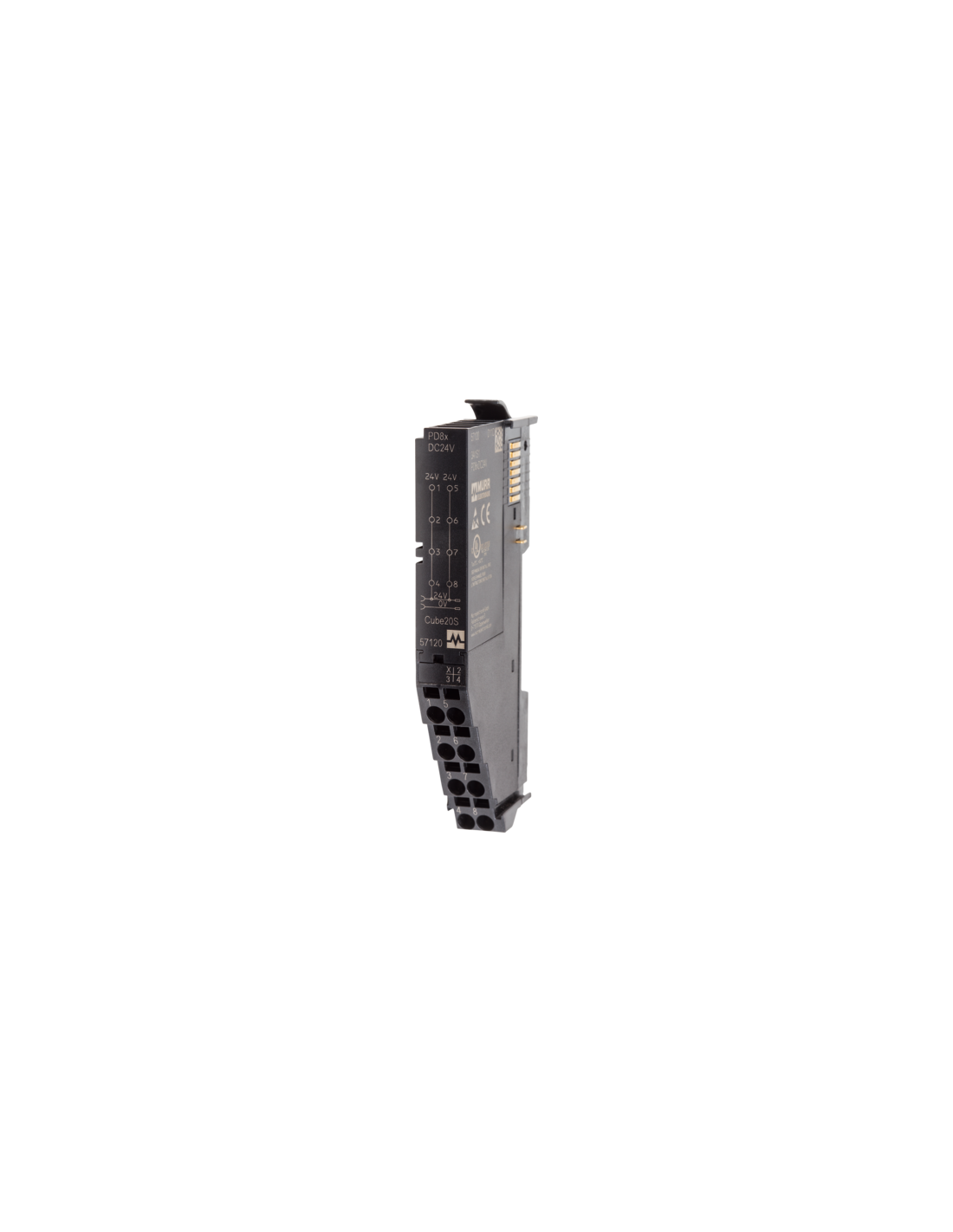

Blok zasilania Cube20S 4x24VDC+4x0VDC 57122 – rozdzielacz potencjału do systemów automatyki
Blok zasilania Cube20S 4x24VDC+4x0VDC o numerze katalogowym 57122 to moduł rozszerzający przeznaczony do stosowania w nowoczesnych systemach automatyki przemysłowej. Został zaprojektowany z myślą o łatwym rozdziale potencjału, co umożliwia elastyczne zasilanie wielu urządzeń oraz efektywną organizację torów prądowych w szafach sterowniczych.
Najważniejsze zalety bloku zasilania Cube20S 57122
- Kompaktowe wymiary – niewielka szerokość (12,9 mm) i głębokość (52,5 mm) pozwala na oszczędność miejsca w rozdzielniach i szafach sterowniczych.
- Łatwa instalacja na szynie DIN (zgodność z EN 60715) – szybki montaż i integracja z istniejącą infrastrukturą elektryczną.
- Dedykowane zaciski sprężynowe FK gwarantują pewne połączenia elektryczne oraz ułatwiają podłączenie przewodów bez użycia specjalistycznych narzędzi.
- Wytrzymałość temperaturowa – praca w zakresie od 0°C do 60°C, przechowywanie od -25°C do 70°C, co umożliwia zastosowanie w wymagających warunkach przemysłowych.
- Stopień ochrony IP20 zabezpiecza elementy wewnętrzne przed kurzem i przypadkowym kontaktem.
Zastosowanie bloku zasilania Cube20S 4x24VDC+4x0VDC
Moduł Cube20S 57122 idealnie sprawdza się w aplikacjach przemysłowych, gdzie konieczne jest stabilne zasilanie 24 V DC oraz efektywne rozdzielanie potencjału do wielu komponentów automatyki, takich jak sterowniki PLC, przekaźniki, czujniki czy moduły wejść/wyjść.
- Automatyzacja i sterowanie procesami przemysłowymi
- Systemy rozproszone Cube20S
- Rozdzielnie elektryczne i panele sterujące
- Modernizacja istniejących systemów automatyki
Produkt ten znajduje zastosowanie zarówno w nowych instalacjach, jak i podczas rozbudowy lub serwisu istniejących systemów zasilania.
Konstrukcja i możliwości rozdzielacza potencjału Cube20S
Blok zasilania Cube20S wyposażony jest w dwa 8-biegunowe złącza typu female, zaprojektowane w technologii zacisków sprężynowych FK, co podnosi wygodę oraz jakość montażu. Odpowiednie przeznaczenie pinów pozwala na precyzyjne rozdzielanie napięcia oraz potencjału 0 V w kilku niezależnych obwodach.
- Bezproblemowa integracja z modułami systemu Cube20S firmy Murrelektronik
- Możliwość pracy przy napięciu do 30V DC oraz maksymalnym prądzie sumarycznym 10A
- Solidność wykonania potwierdzona certyfikatami jakości
Gdzie sprawdzi się blok Cube20S 57122?
Rozdzielacz potencjału Cube20S 4x24VDC+4x0VDC to wybór dedykowany wszystkim, którzy poszukują niezawodnych rozwiązań do rozbudowy i organizacji systemów zasilania w zakładach przemysłowych, centrach logistycznych, automatyce budynkowej oraz wszędzie tam, gdzie liczy się stabilność pracy urządzeń oraz wygoda montażu.
