Rozdzielacz potencjału
8× 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

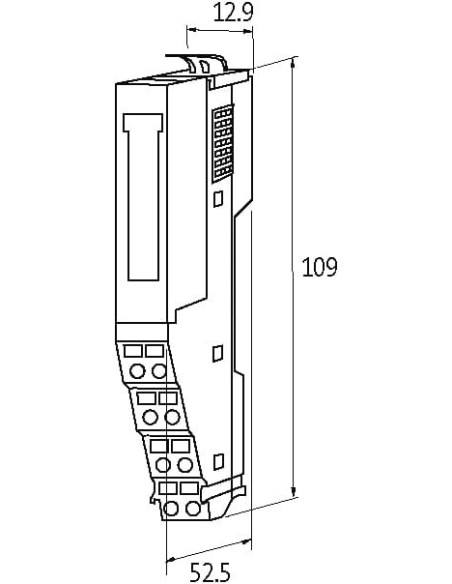

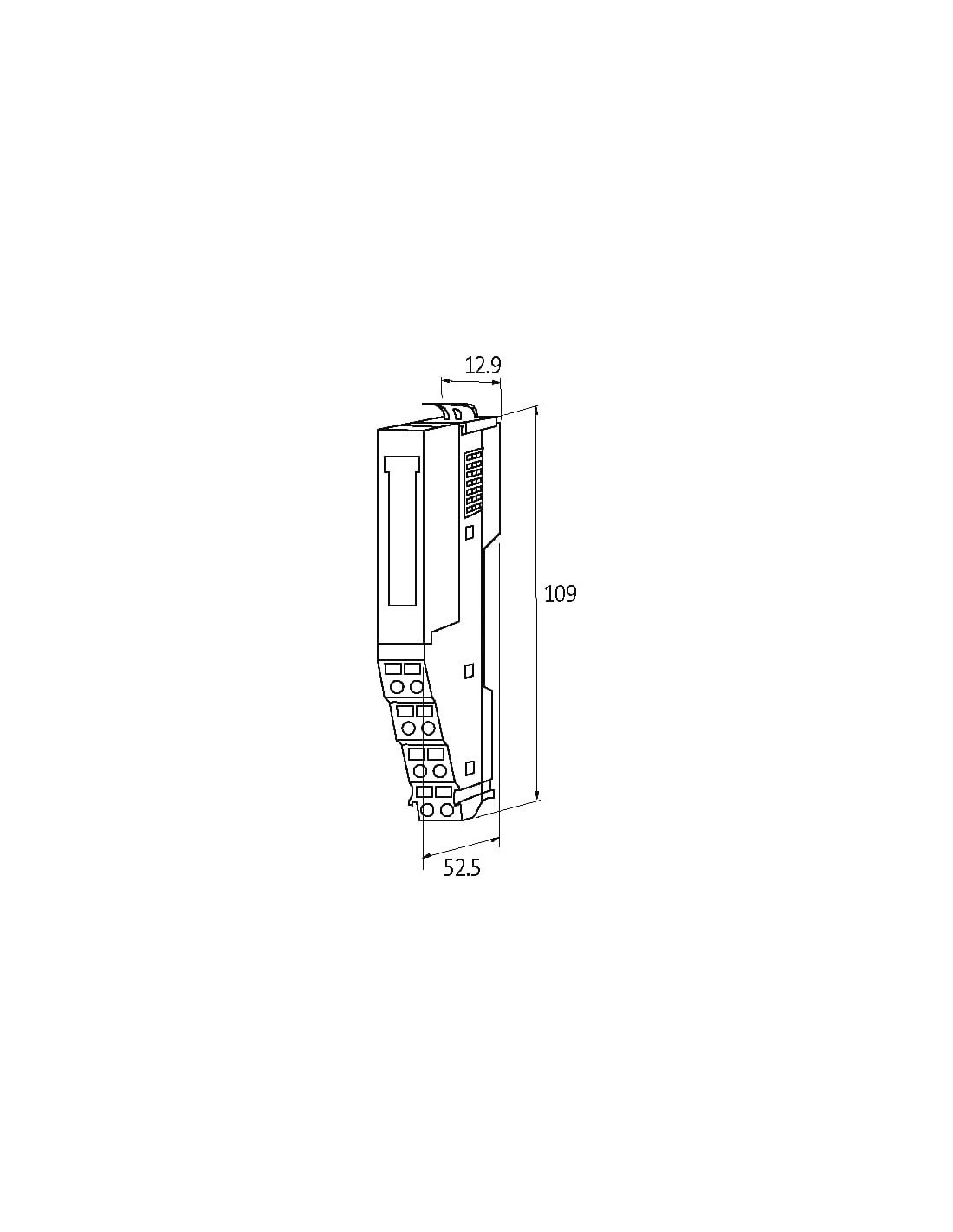

| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 52,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 24 V DC |
| PIN 2 | 24 V DC |
| PIN 3 | 24 V DC |
| PIN 4 | 24 V DC |
| PIN 5 | 24 V DC |
| PIN 6 | 24 V DC |
| PIN 7 | 24 V DC |
| PIN 8 | 24 V DC |

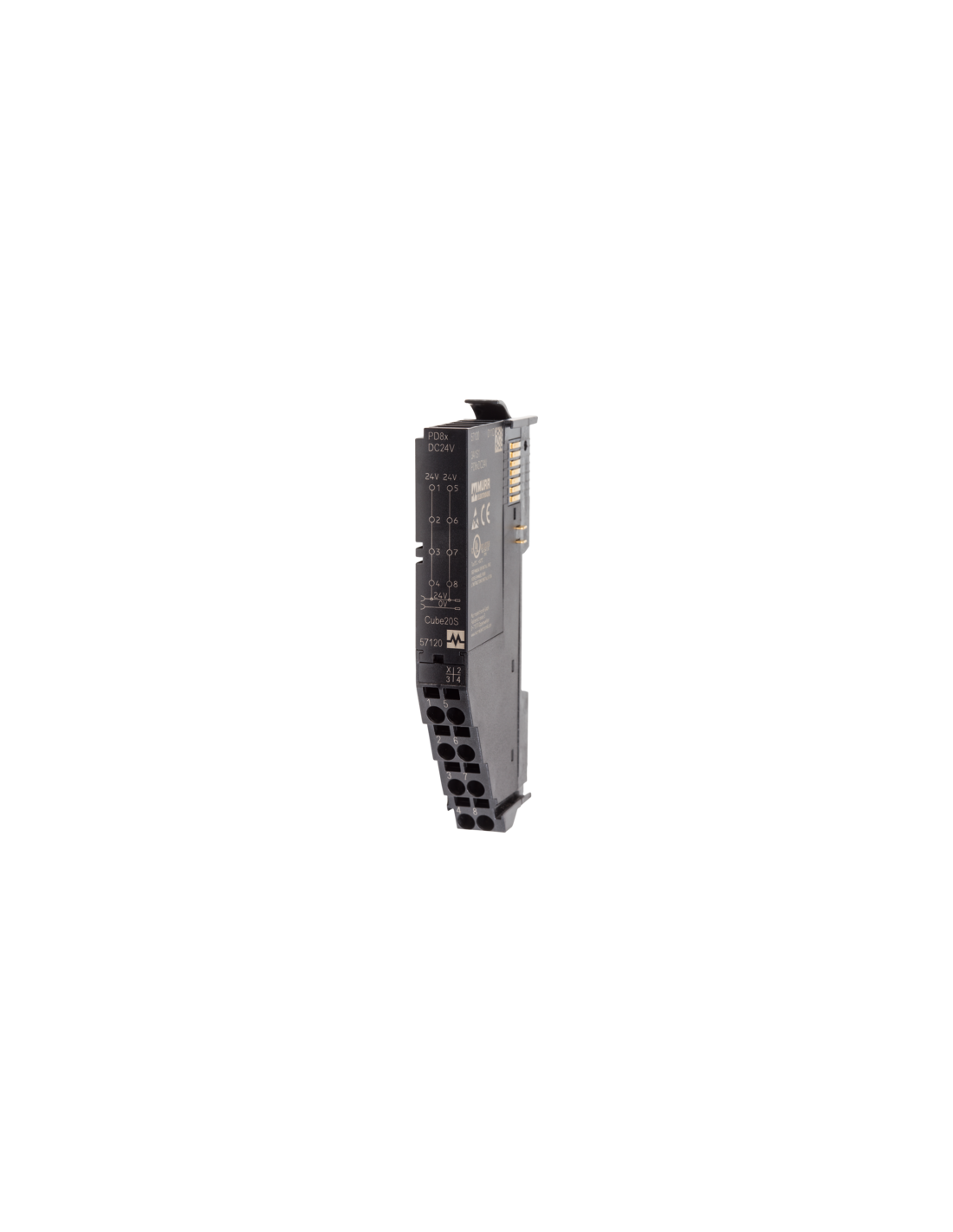

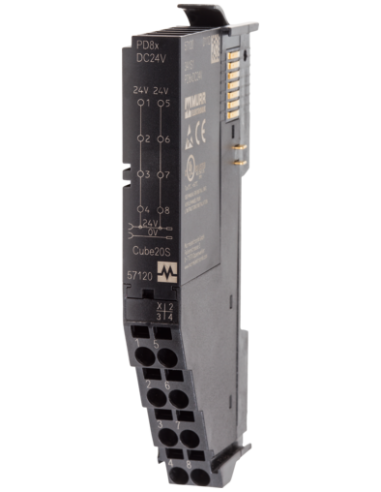

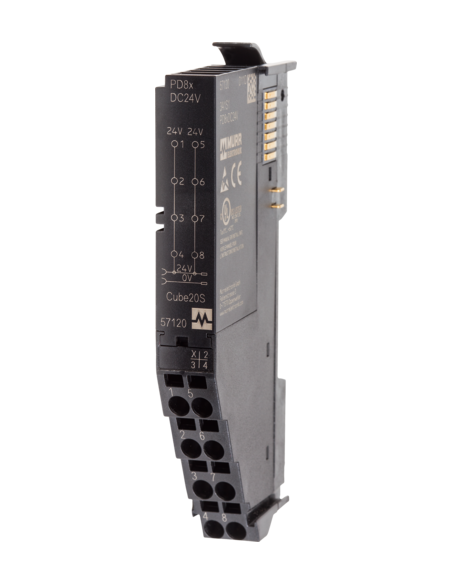

Blok zasilania Cube20S 8x24VDC 57120 – profesjonalny rozdzielacz potencjału
Blok zasilania Cube20S 8x24VDC 57120 to modułowy rozdzielacz potencjału stworzony do niezawodnego rozdzielania i przekazywania napięcia 24 V DC w instalacjach automatyki przemysłowej. Dzięki kompaktowym wymiarom oraz uniwersalnej konstrukcji urządzenie doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, zapewniając elastyczność i prostotę rozbudowy systemów sterowania.
Zalety i zastosowania bloku zasilania Cube20S 8x24VDC 57120
Rozdzielacz potencjału Cube20S umożliwia jednoczesne podłączenie do ośmiu obwodów 24 V DC, co czyni go idealnym rozwiązaniem do dystrybucji zasilania w rozbudowanych instalacjach automatyki oraz systemach sterowania przemysłowego.
- Kompaktowe wymiary (12,9 x 52,5 x 109 mm) umożliwiają łatwy montaż nawet w niewielkich szafach sterowniczych.
- Uniwersalny sposób instalacji na szynie montażowej EN 60715 pozwala na szybkie i pewne mocowanie modułu.
- Prosty montaż dzięki zastosowaniu zacisków sprężynowych FK – szybkie podłączenie przewodów bez użycia narzędzi.
- Wysoka wydajność prądowa – maksymalny prąd sumaryczny do 10 A pozwala zasilić wiele urządzeń jednocześnie.
- Odporny na warunki środowiskowe – praca w zakresie temperatur od 0°C do 60°C, przechowywanie od -25°C do 70°C.
Typowe zastosowania rozdzielacza potencjału Cube20S 8x24VDC
Blok Cube20S 57120 znajduje szerokie zastosowanie w takich obszarach jak:
- systemy rozdziału zasilania w szafach sterowniczych
- modułowe rozdzielnie niskonapięciowe
- przemysłowe linie produkcyjne oraz automatyka maszyn
- dystrybucja napięcia do czujników, przekaźników, sterowników PLC
- nowoczesne systemy automatyzacji w budynkach
Kompaktowy i solidny – budowa i montaż bloku Cube20S
Solidna konstrukcja oraz stopień ochrony IP20 sprawiają, że Cube20S 8x24VDC jest odpowiedni do montażu w kontrolowanych warunkach przemysłowych. To uniwersalne rozwiązanie dla inżynierów i automatyków, którzy poszukują niezawodnej dystrybucji zasilania 24 V DC w rozbudowanych systemach automatyki.
Dzięki zastosowaniu 8-biegunowych złączy oraz możliwości pracy z różnymi typami obciążeń, produkt wpisuje się w wymagania nowoczesnych instalacji przemysłowych, zapewniając bezpieczeństwo zasilania oraz przejrzystość architektury okablowania.
