Moduł zasilania
Moduł rozszerzający
do zewnętrznego zasilania napięciowego
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd sumaryczny maks. | 10 A |
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 20,4 V |
| Napięcie wejściowe DC maks. | 28,8 V |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC | 24 V |
| Prąd wyjściowy | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |

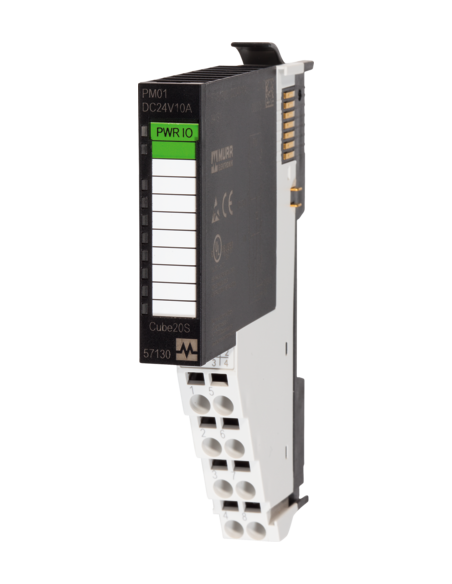

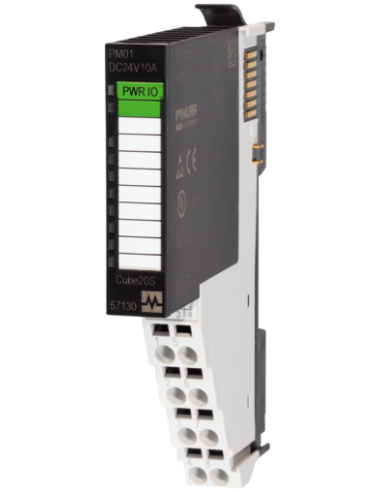

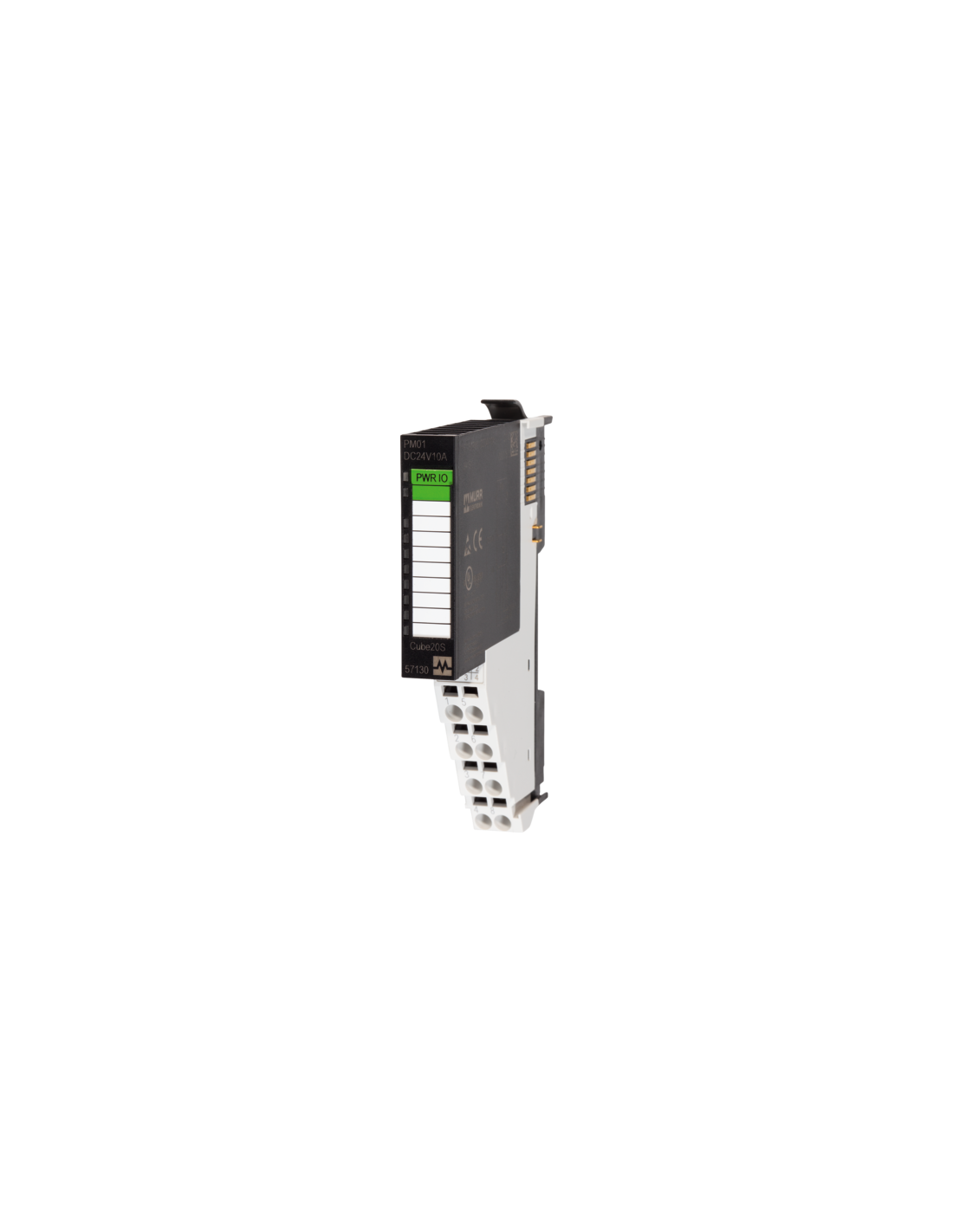

Moduł zasilacza Cube20S 24VDC – profesjonalne zasilanie do systemów automatyki
Moduł zasilacza Cube20S 24VDC o kodzie produktu 57130 stanowi kluczowy element w zasilaniu nowoczesnych systemów automatyki przemysłowej. Dzięki kompaktowej budowie i wysokiej wydajności jest doskonałym wyborem dla rozbudowanych instalacji modułowych opartych na systemie Cube20S.
Funkcjonalność modułu zasilania Cube20S 24VDC
Moduł zasilacza Cube20S 24VDC umożliwia łatwe i bezpieczne rozszerzenie zewnętrznego zasilania napięciowego dla szaf sterowniczych i rozdzielni automatyki. Pozwala on w prosty sposób zasilić segmenty wysp wejść/wyjść, zapewniając stabilność pracy urządzeń podłączonych do systemu.
- Wysoka wydajność – obsługa prądu do 10 A pozwala na zasilanie wielu urządzeń i modułów jednocześnie.
- Kompaktowe wymiary – szerokość jedynie 12,9 mm pozwala na oszczędność miejsca w szafie sterowniczej.
- Bezpieczne połączenia – zastosowanie zacisków sprężynowych FK gwarantuje szybki i trwały montaż przewodów.
- Elastyczne zastosowanie – dedykowany do montażu na szynie DIN (EN 60715), co pozwala na szybkie wpinanie i wypinanie modułu.
- Odpowiedni stopień ochrony – IP20 umożliwia użytkowanie w standardowych warunkach przemysłowych.
Zalety i zastosowania modułu Cube20S 24VDC
Moduł Cube20S 24VDC znajduje szerokie zastosowanie w środowisku przemysłowym, szczególnie w:
- rozbudowanych systemach sterowania i automatyki;
- wyspach wejść/wyjść IO Link;
- aplikacjach, w których niezbędne jest separowanie i niezawodne zasilanie segmentów modułowych;
- modernizacji i rozbudowie istniejącej infrastruktury automatyki.
Dzięki możliwości pracy w szerokim zakresie temperatur (-25°C do 70°C przy przechowywaniu) moduł doskonale sprawdza się w wymagających środowiskach przemysłowych. Posiada on certyfikaty zgodności, potwierdzające jakość i bezpieczeństwo stosowania w aplikacjach automatyki.
Praktyczne informacje – zasilanie i montaż Cube20S 24VDC
Moduł Cube20S 24VDC 57130 przeznaczony jest do integracji w rozbudowanych wyspach IO, gdzie wymagana jest modułowa rozbudowa źródła zasilania. Podłączenie do instalacji odbywa się za pomocą 8-biegunowych zacisków sprężynowych, co znacząco przyspiesza prace montażowe. Standardowy montaż na szynie DIN zapewnia uniwersalność i łatwość adaptacji w nowych oraz istniejących szafach i rozdzielniach.
Podsumowanie – dlaczego warto wybrać moduł Cube20S 24VDC?
Moduł zasilacza Cube20S 24VDC to solidne rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej, gwarantujące niezawodne zasilanie, szybki montaż oraz możliwość elastycznej rozbudowy systemu. Jego konstrukcja oraz parametry techniczne czynią go niezastąpionym elementem w wielu aplikacjach przemysłowych wymagających wysokiej dostępności i bezpieczeństwa zasilania.
