Cube20S FDI4/2
Moduł rozszerzający
PROFIBUS
PROFINET
Dane techniczne | Wskaźniki bezpieczeństwa
| DCavg (EN ISO 13849-1) | 99 % |
| Żywotność | 20 a |
| Kategoria (EN ISO 13849-1) | 4 |
| PFHd (IEC 61508) | 2,5 E-10/h |
| Poziom bezpieczeństwa (PL) (EN ISO 13849-1) | e |
| SIL (IEC 61508) | 3 |
| SIL CL (IEC 62061) | 3 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 95 mA |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) |
| Filtr czasu wejścia | 3 ms |
| Obciążalność prądowa maks. | 0,5 A |
Diagnozy
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation input/input | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 109 mm |
| Szerokość | 12,9 mm |
| Głębokość | 76,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Zasilanie |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 8 |
| PIN 1 | n.c. |
| PIN 2 | 24 V DC |
| PIN 3 | 0 V |
| PIN 4 | 24 V DC Sys |
| PIN 5 | n.c. |
| PIN 6 | 24 V DC |
| PIN 7 | 0 V |
| PIN 8 | 0 V Sys |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Liczba biegunów | 8 |
| PIN 1 | DI 0 |
| PIN 2 | DI 2 |
| PIN 3 | T 0 |
| PIN 4 | T 2 |
| PIN 5 | DI 1 |
| PIN 6 | DI 3 |
| PIN 7 | T 1 |
| PIN 8 | T 3 |

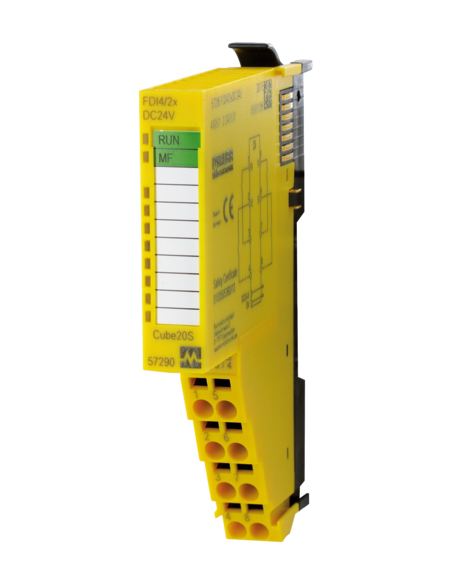

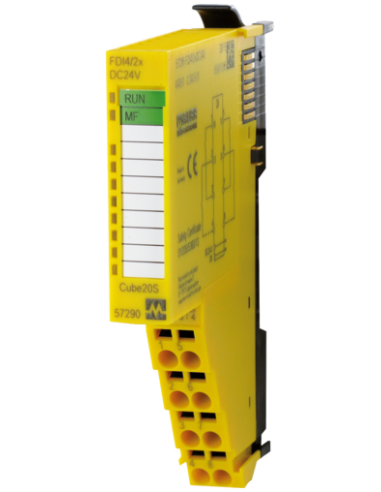

Moduł sieciowy Cube20S FDI4 Safety 57290 – bezpieczeństwo przemysłowe dla Twojej aplikacji
Moduł sieciowy Cube20S FDI4 Safety 57290 to zaawansowany komponent automatyki przemysłowej, zaprojektowany do integracji w systemach opartych na magistralach PROFIBUS oraz PROFINET. Stanowi istotny element rozszerzający dla systemów modułowych, umożliwiając rozbudowę funkcji bezpieczeństwa w obrębie układów sterowania maszyn i linii produkcyjnych.
Zastosowanie modułu bezpieczeństwa Cube20S FDI4/2
Moduł znajduje szerokie zastosowanie w aplikacjach przemysłowych wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego, takich jak:
- systemy sterowania maszynami i liniami produkcyjnymi,
- automatyka bezpieczeństwa w zakładach przemysłowych,
- rozproszona diagnostyka stanów wejść bezpieczeństwa,
- aplikacje wykorzystujące komunikację PROFIBUS lub PROFINET,
- rozwiązania zintegrowane z systemami Cube20S.
Najważniejsze cechy modułu Cube20S FDI4 Safety 57290
Moduł FDI4/2 posiada 4 wejścia cyfrowe PNP, dedykowane do zastosowań bezpiecznych. Wyposażony jest w zaawansowaną diagnostykę kanałową oraz wskaźniki LED, umożliwiające szybką i precyzyjną identyfikację stanów pracy oraz ewentualnych błędów. Dzięki kompaktowym wymiarom (wysokość: 109 mm, szerokość: 12,9 mm, głębokość: 76,5 mm), idealnie sprawdza się w szafach sterowniczych, gdzie oszczędność miejsca jest kluczowa.
Obudowa modułu jest przystosowana do montażu na szynie DIN (zgodnie z EN 60715), co ułatwia szybką i bezpieczną instalację w rozdzielniach.
Parametry bezpieczeństwa oraz niezawodność
Cube20S FDI4 Safety spełnia rygorystyczne wymogi norm EN ISO 13849-1 oraz IEC 61508, zapewniając Poziom Bezpieczeństwa PL e oraz SIL 3. Wysoka dostępność (DCavg 99%), długość życia technicznego sięgająca 20 lat oraz rozbudowane funkcje diagnostyczne czynią ten moduł godnym zaufania elementem w systemach bezpieczeństwa maszyn.
Łatwość integracji i elastyczność zastosowania
Zasilanie modułu realizowane jest przez systemowe połączenie, minimalizując złożoność okablowania. Zaciski sprężynowe gwarantują pewność i trwałość połączeń, umożliwiając szybki montaż oraz łatwą konserwację.
- Obsługa szerokiego zakresu temperatur otoczenia (0°C do 60°C w pracy),
- Galwaniczna separacja wejść zapewnia bezpieczeństwo i stabilność pracy układu,
- Stopień ochrony IP20 – idealnie przystosowany do zastosowań wewnątrz szaf sterowniczych.
Typowe możliwości wykorzystania
Cube20S FDI4 Safety 57290 jest dedykowany do monitorowania sygnałów z elementów bezpieczeństwa, takich jak kurtyny świetlne, wyłączniki awaryjne, bariery bezpieczeństwa czy przyciski zatrzymania awaryjnego w aplikacjach przemysłowych. Moduł zapewnia szybką reakcję systemu na pojawiające się zagrożenia, jednocześnie umożliwiając pełną integrację z systemami zarządzania produkcją.
Podsumowanie – wybierz moduł bezpieczeństwa Cube20S FDI4 / 57290
Inwestycja w moduł sieciowy Cube20S FDI4 Safety 57290 to gwarancja niezawodnej i bezpiecznej pracy systemu automatyki przemysłowej. Moduł ten łączy wysoką funkcjonalność, nowoczesną technologię diagnostyki oraz przyjazność montażu z pełną zgodnością z kluczowymi wymaganiami norm bezpieczeństwa w przemyśle.
