Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 7,2 g |
| Ciężar podstawowy dla 0 mm skoku | od 186,8 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Stop aluminium, Anodowanie, bezbarwne |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 44 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 25 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 188,5 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 158,3 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

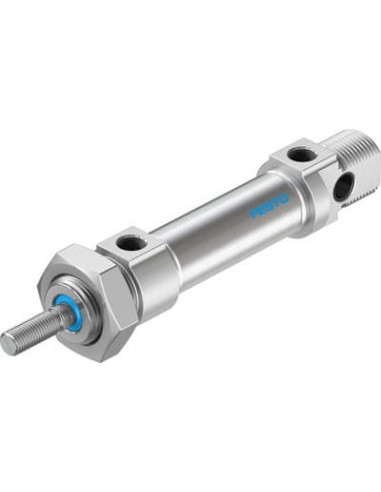

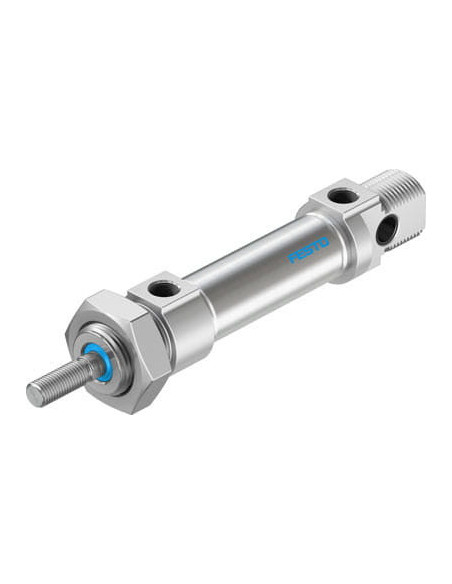

Siłownik pneumatyczny DSNU-20-25-P-A FESTO – standard ISO 6432
DSNU-20-25-P-A FESTO to znormalizowany siłownik pneumatyczny o średnicy tłoka 20 mm i skoku 25 mm, wykonany zgodnie z normą ISO 6432. Produkt ten charakteryzuje się kompaktową i modułową budową, co pozwala na łatwą integrację w różnorodnych aplikacjach przemysłowych. Dzięki swojej trwałości oraz uniwersalności, stanowi rozwiązanie przeznaczone do szerokiego zakresu zastosowań w automatyce przemysłowej.
Zalety siłownika FESTO DSNU-20-25-P-A
- Odporność na korozję: Korpus siłownika oraz tłoczysko wykonane są ze stali nierdzewnej, a pokrywa z anodowanego stopu aluminium, co zapewnia wysoką ochronę przed korozją (klasa CRC 2).
- Wielofunkcyjność: Możliwość pracy w dowolnej pozycji montażowej dzięki kompaktowej konstrukcji.
- Standardowa kompatybilność: Pełna zgodność z normami CETOP RP 52 P oraz ISO 6432 umożliwia zastosowanie siłownika w różnorodnych układach pneumatycznych.
- Wytrzymałość i niezawodność: Dzięki wykorzystaniu wysokiej jakości materiałów oraz przemyślanej konstrukcji, siłownik gwarantuje długotrwałą i bezawaryjną pracę nawet w wymagających warunkach przemysłowych.
- Prosta integracja: Gwintowane tłoczysko oraz standardowe przyłącza pneumatyczne G1/8 upraszczają montaż i instalację siłownika w maszynie.
- Możliwość sygnalizacji położenia: Współpraca z czujnikami położenia pozwala na precyzyjne kontrolowanie ruchu siłownika w aplikacjach automatyki.
- Energooszczędność: Amortyzacja z pierścieniami elastycznymi zmniejsza zużycie energii oraz przedłuża żywotność układu.
Zastosowanie siłownika pneumatycznego DSNU-20-25-P-A
Siłownik DSNU-20-25-P-A FESTO znajduje zastosowanie w szerokim zakresie branż, w tym w:
- automatyce przemysłowej,
- robotyce,
- inżynierii mechanicznej,
- systemach pakowania i przenoszenia,
- montażu oraz urządzeniach manipulacyjnych,
- branży spożywczej i farmaceutycznej,
- liniach produkcyjnych i sortujących.
Konstrukcja jednostronnego tłoczyska z gwintowanym zakończeniem umożliwia łatwe mocowanie elementów wykonawczych, a wysoka siła działania pozwala na efektywne wykonywanie precyzyjnych ruchów liniowych w układach o dwustronnym działaniu. Dzięki zastosowaniu sprężonego powietrza zgodnie z ISO 8573-1:2010 [7:4:4], siłownik sprawdza się również w środowiskach, gdzie wymagana jest czystość mediów roboczych.
Dlaczego warto wybrać siłownik FESTO DSNU-20-25-P-A?
Wybór siłownika pneumatycznego DSNU-20-25-P-A to gwarancja niezawodności, odporności na trudne warunki pracy oraz łatwej integracji w istniejących układach. Prosta obsługa, szeroki zakres temperatur pracy (-20°C do +80°C) oraz możliwość pracy na powietrzu olejonym lub nieolejowanym sprawiają, że jest to uniwersalne rozwiązanie dla wielu aplikacji przemysłowych.
