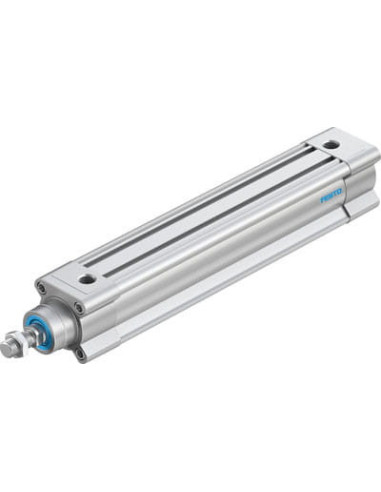

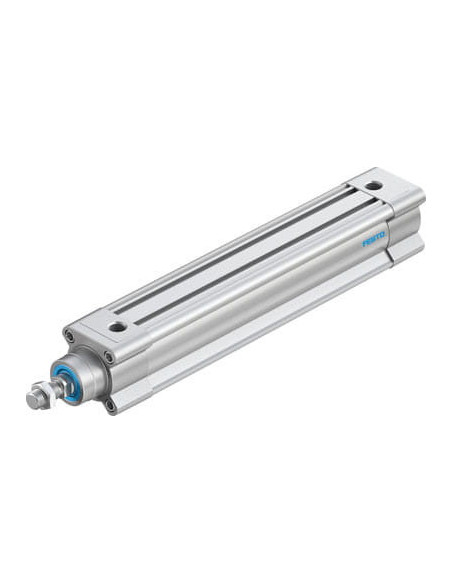

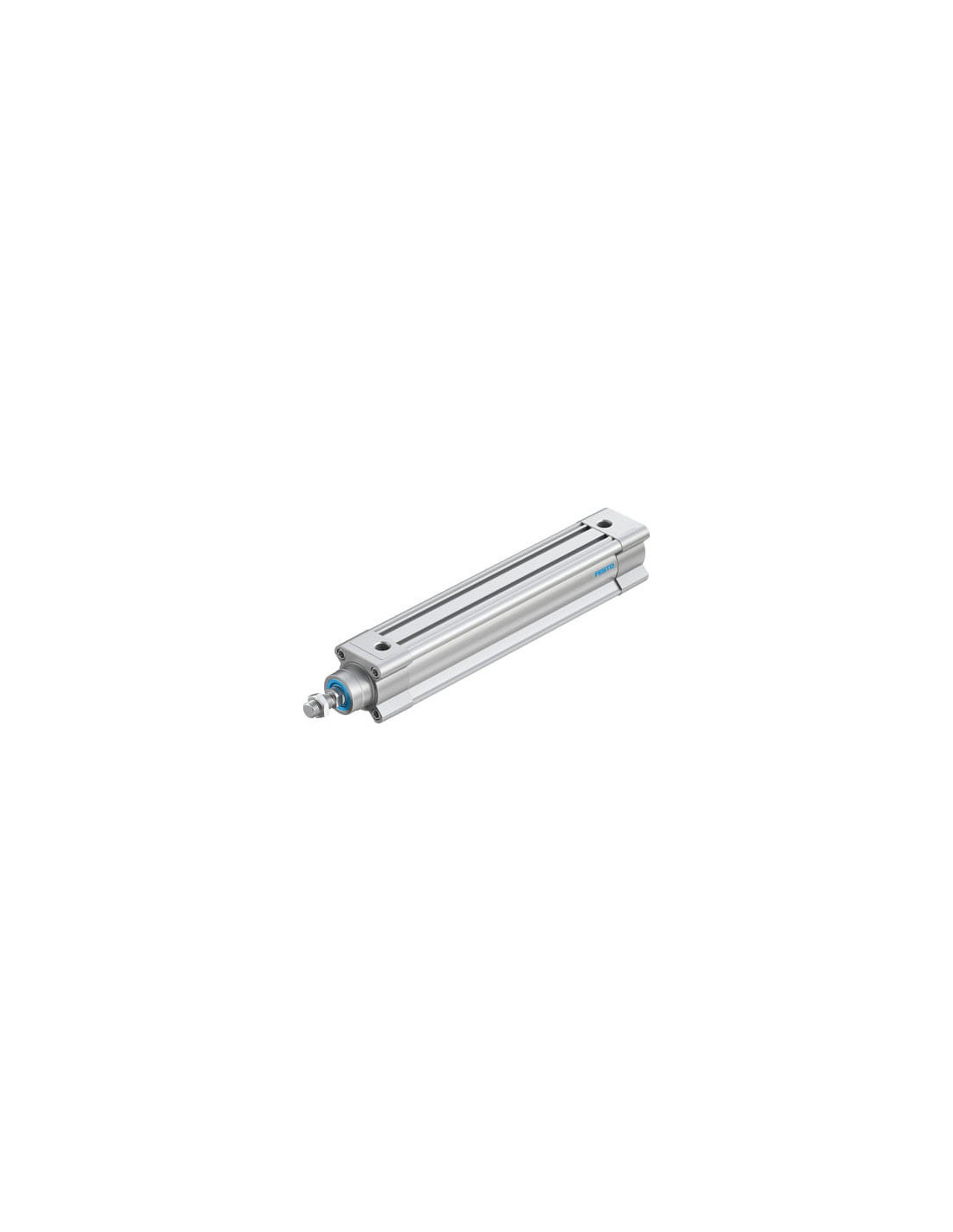

Dane techniczne
| Amortyzacja | PPS: samonastawna amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 37 g |
| Ciężar podstawowy dla 0 mm skoku | od 740 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 19 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 16 g |
| Gwint na tłoczysku | M12x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,7 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 205 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 200 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 754 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 633 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |
