Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 7,2 g |
| Ciężar podstawowy dla 0 mm skoku | od 186,8 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Długość amortyzacji | od 15 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 4 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Anodowanie, bezbarwne, Stop aluminium |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 44 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 50 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 188,5 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 158,3 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

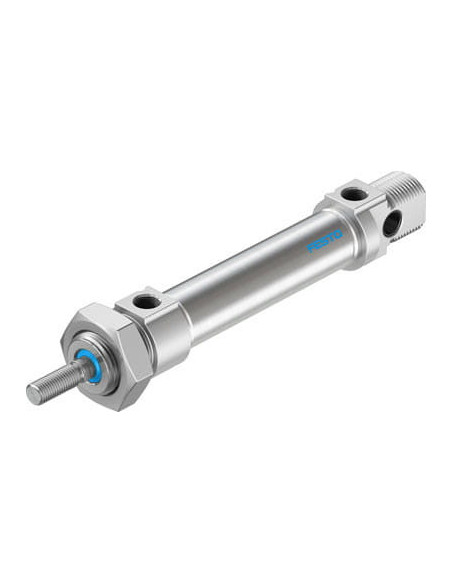

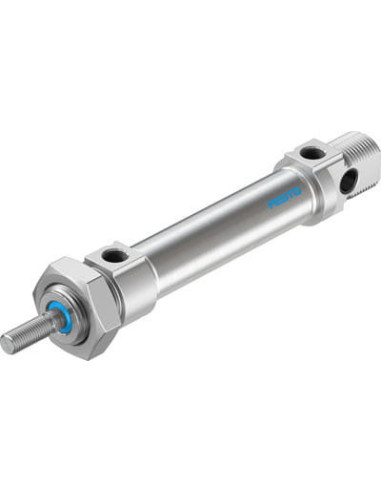

Siłownik pneumatyczny znormalizowany FESTO DSNU-20-50-PPV-A – uniwersalne rozwiązanie w automatyce
Siłownik pneumatyczny DSNU-20-50-PPV-A firmy FESTO to komponent wysokiej jakości, który należy do serii zgodnej z normami ISO 6432. Urządzenie zostało zaprojektowane z myślą o uniwersalności zastosowań oraz trwałości, która jest wymagana w profesjonalnych systemach automatyki przemysłowej. Cylindry z tej serii stanowią podstawę wielu linii produkcyjnych oraz aplikacji, które wymagają niezawodnej i precyzyjnej pracy.
Zalety siłownika FESTO DSNU-20-50-PPV-A
- Regulowana amortyzacja pneumatyczna (PPV) w położeniach końcowych pozwala na płynne wyhamowanie ruchu, co chroni komponenty maszyny oraz wydłuża żywotność urządzenia.
- Obudowa wykonana z aluminium oraz podzespoły ze stali nierdzewnej zapewniają odporność na korozję, zgodność z klasą CRC 2 oraz możliwość użytkowania w trudnych warunkach przemysłowych.
- Swoboda montażu – siłownik może być instalowany w dowolnej pozycji, co znacznie ułatwia integrację z różnorodnymi układami automatyki.
- Precyzyjna praca dwustronna dzięki zastosowaniu sprawdzonych komponentów uszczelniających oraz wysokiej jakości prowadzeniu tłoczyska.
- Kompatybilność z szeroką gamą osprzętu mocującego i czujników położenia pozwala na rozbudowę systemu automatyki.
- Certyfikowana zgodność z międzynarodowymi normami – CETOP RP 52 P, ISO 6432 – gwarantuje powtarzalność parametrów technicznych oraz szeroką dostępność zamienników.
- Możliwość pracy zarówno na powietrzu olejonym, jak i nieolejonym, co zwiększa uniwersalność zastosowań.
Typowe zastosowania standardowych siłowników pneumatycznych FESTO
DSNU-20-50-PPV-A to rozwiązanie często wybierane w aplikacjach takich jak:
- Automatyzacja procesów produkcyjnych (linie montażowe, maszyny pakujące, urządzenia sortujące).
- Precyzyjne manipulacje — robotyka, podajniki, układy przesuwające.
- Transport oraz pozycjonowanie produktów na taśmach lub stołach roboczych.
- Systemy otwierania i zamykania bram, zaworów oraz drzwiczek w instalacjach przemysłowych.
- Układy podnoszące i opuszczające w wyposażeniu technicznym stacji roboczych.
Charakterystyczne cechy siłownika DSNU-20-50-PPV-A
Siłownik z tłoczyskiem o średnicy 20 mm oraz skoku 50 mm doskonale sprawdza się w zadaniach, które wymagają średniej siły roboczej oraz kompaktowych rozmiarów obudowy. Dzięki gwintowanemu zakończeniu tłoczyska (M8) możliwa jest szybka integracja z różnorodnymi elementami wykonawczymi.
Cylinder spełnia wymagania dotyczące środowisk o podwyższonej wilgotności oraz agresywnych czynników – elementy nierdzewne gwarantują wieloletnią trwałość również podczas intensywnej eksploatacji.
Możliwości rozbudowy i integracji z automatyką
Siłownik DSNU-20-50-PPV-A jest przystosowany do stosowania czujników położenia tłoka, co umożliwia pełną automatyzację ruchów i zwiększa kontrolę nad procesem produkcyjnym. Ze względu na popularność standardu ISO 6432 urządzenie jest łatwo integrowalne z istniejącymi systemami pneumatycznymi.
