Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 51 g |
| Ciężar podstawowy dla 0 mm skoku | od 540 g |
| Ciśnienie robocze | 0,6 - 10 bar |
| Ciśnienie robocze MPa | 0,06 - 1 MPa |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 16 g |
| Gwint na tłoczysku | M12x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. energia uderzenia w położeniach końcowych | od 1 J |
| Materiał pokrywy | Aluminium, Anodowanie |
| Materiał rury siłownika | Anodowany, Stop aluminium |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień | TPE-U(PUR) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 140 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 50 mm |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 50 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1178 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 1057 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 21287 |

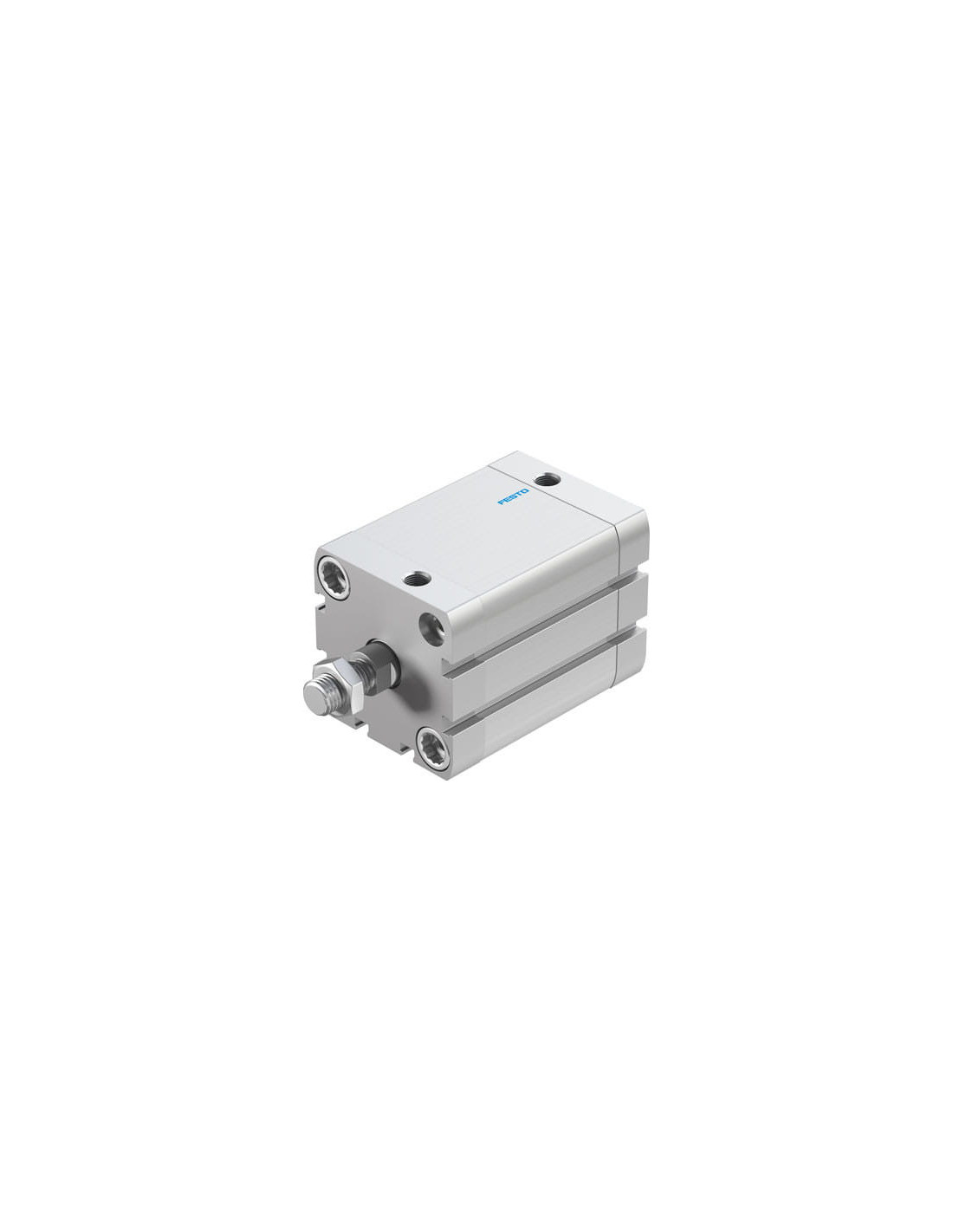

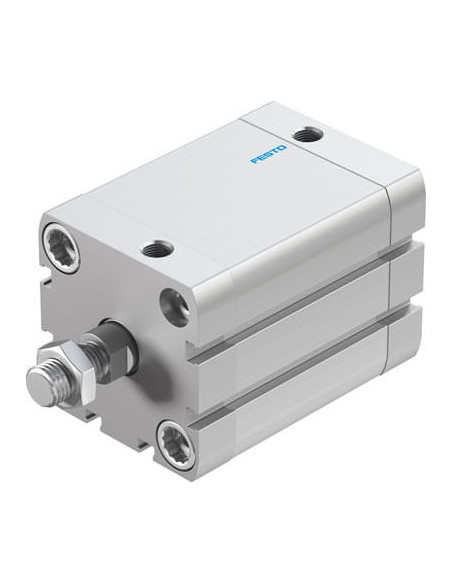

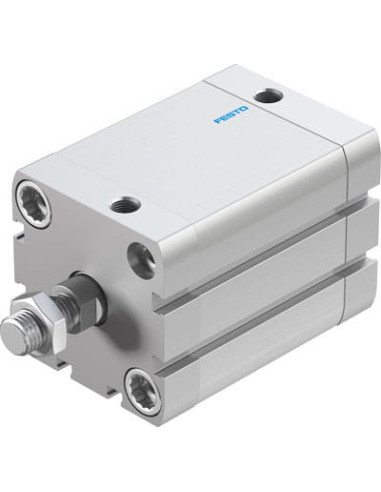

Siłownik kompaktowy FESTO ADN-50-50-A-P-A – precyzja i niezawodność w kompaktowej formie
Siłownik kompaktowy FESTO ADN-50-50-A-P-A (kod produktu: FESTO-536317) to zaawansowany komponent pneumatyczny, zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie kluczowe znaczenie mają kompaktowe rozmiary, duża siła oraz niezawodność działania. Spełnia wymagania normy ISO 21287, co gwarantuje uniwersalność i kompatybilność w szerokim zakresie układów automatyki.
Zalety siłownika FESTO ADN-50-50-A-P-A – nowoczesna technologia wykonania
Siłownik FESTO ADN-50-50-A-P-A posiada tłoczysko zakończone gwintem zewnętrznym (M12x1,25), co umożliwia łatwe mocowanie różnych elementów wykonawczych. Użycie wysokiej jakości materiałów, takich jak anodowane aluminium (korpus i pokrywy) oraz stal wysokostopowa (tłoczysko), zapewnia nie tylko dużą wytrzymałość mechaniczną, ale także odporność na korozję (klasa CRC 2) i długą żywotność, nawet w trudnych warunkach eksploatacyjnych.
- Kompaktowa budowa – oszczędność miejsca w instalacjach automatyki
- Elastyczne pierścienie lub płytki amortyzacyjne – skuteczne tłumienie końcowe, zapewniające cichą i płynną pracę
- Możliwość dowolnej pozycji zabudowy – elastyczność projektowa
- Duży zakres temperatur pracy od -20°C do 80°C
- Dwustronne działanie – skuteczne ruchy w obu kierunkach
- Zgodność z normą RoHS
- Możliwość stosowania czujników położenia – łatwość integracji z systemami kontrolno-pomiarowymi
Typowe zastosowania siłownika kompaktowego FESTO ADN-50-50-A-P-A
Siłowniki kompaktowe serii ADN-50-50-A-P-A firmy FESTO znajdują zastosowanie w szeroko pojętej automatyce przemysłowej, wszędzie tam, gdzie wymagane jest szybkie i dokładne wykonywanie ruchów liniowych w ograniczonej przestrzeni. Urządzenie doskonale sprawdza się m.in. w:
- Montażu maszyn i linii produkcyjnych
- Układach transportu i manipulacji materiałami
- Przemysłowych systemach pakujących
- Zautomatyzowanych stanowiskach testowych i pomiarowych
- Aplikacjach wymagających dużych sił na krótkim skoku
Dzięki swojej wydajności oraz wytrzymałości, siłownik ten jest chętnie wykorzystywany zarówno w aplikacjach seryjnych, jak i w systemach indywidualnych, w których istotne jest połączenie kompaktowości, niezawodności oraz uniwersalności montażu.
Główne cechy siłownika pneumatycznego FESTO ADN-50-50-A-P-A
- Średnica tłoka: 50 mm
- Skok: 50 mm
- Gwint tłoczyska: M12x1,25 (gwint zewnętrzny)
- Przyłącza pneumatyczne: G1/8
- Amortyzacja: elastyczne pierścienie/płytki z obu stron
- Możliwość pracy na powietrzu suchym i olejonym
- Wytrzymałe materiały: aluminium anodowane, stal wysokostopowa, uszczelnienia TPE-U(PUR)
Siłownik kompaktowy FESTO ADN-50-50-A-P-A to niezawodne rozwiązanie dla nowoczesnych systemów automatyki, gdzie liczą się precyzja, wytrzymałość oraz efektywna praca w ograniczonych przestrzeniach.
