Dane techniczne
| Amortyzacja | P: Elastyczne pierścienie / płytki amortyzacyjne z obu stron |
| Ciężar dodatkowy na 10 mm skoku | od 21 g |
| Ciężar podstawowy dla 0 mm skoku | od 131 g |
| Ciśnienie robocze | 0,6 - 10 bar |
| Ciśnienie robocze MPa | 0,06 - 1 MPa |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 6 g |
| Gwint na tłoczysku | M8 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Maks. energia uderzenia w położeniach końcowych | od 0,2 J |
| Materiał pokrywy | Anodowanie, Aluminium |
| Materiał rury siłownika | Stop aluminium, Anodowany |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał uszczelnień | TPE-U(PUR) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 30 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 40 mm |
| Sposób montażu | Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 20 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 188 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 141 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 21287 |

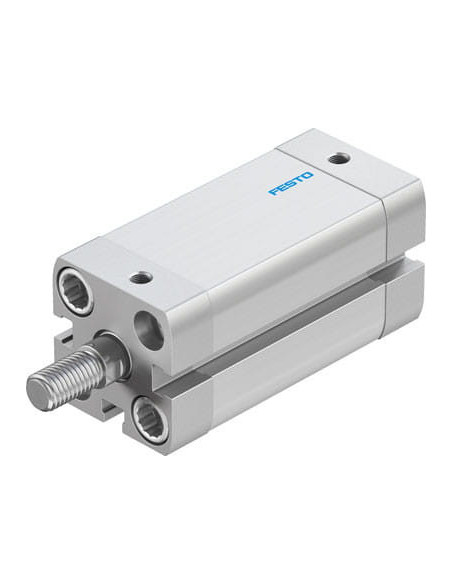

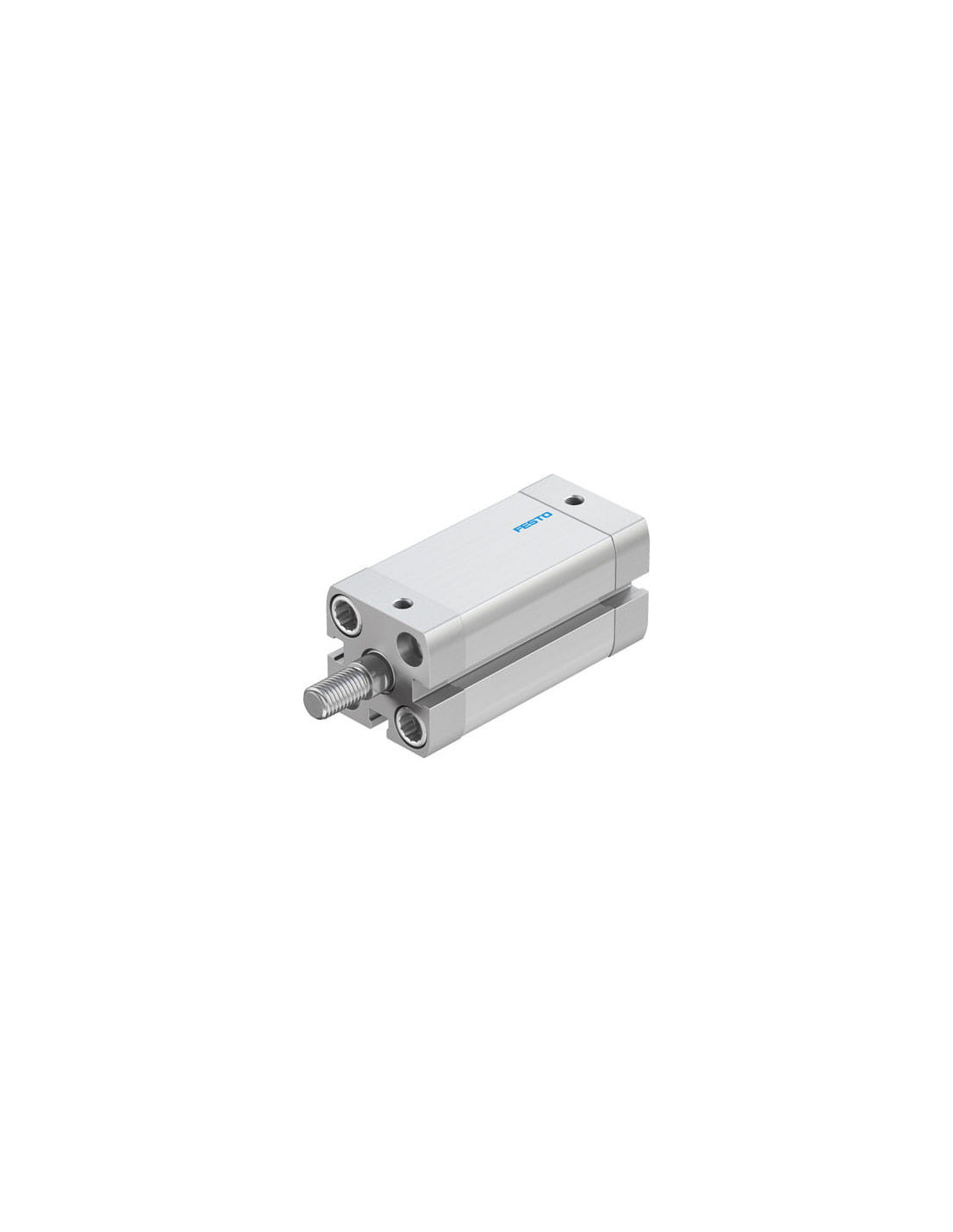

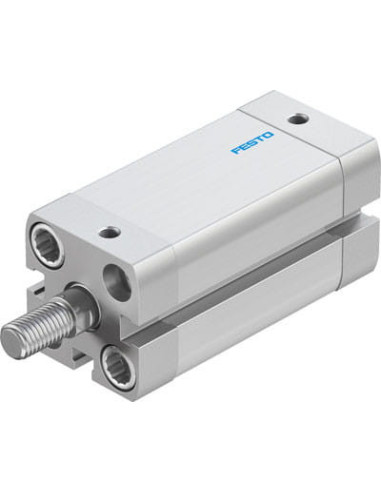

Siłownik kompaktowy FESTO ADN-20-40-A-P-A – wszechstronny element pneumatyki
Siłownik kompaktowy FESTO ADN-20-40-A-P-A o kodzie produktu FESTO-536240 to nowoczesne rozwiązanie dla systemów automatyki przemysłowej. Dzięki kompaktowej konstrukcji oraz możliwości montażu w ograniczonych przestrzeniach, produkt doskonale sprawdza się w wymagających aplikacjach.
Kluczowe zalety i cechy siłownika
- Bardzo małe wymiary całkowite, umożliwiające instalację w miejscach z ograniczoną przestrzenią montażową.
- Wysoka odporność na korozję (klasa CRC 2), co pozwala na pracę w trudniejszych warunkach środowiskowych.
- Precyzyjna praca zapewniana dzięki wykorzystaniu elastycznych pierścieni i płytek amortyzacyjnych po obu stronach tłoka.
- Stabilność działania dzięki wytrzymałej konstrukcji z anodowanego aluminium oraz stalowego tłoczyska.
- Zgodność z normą ISO 21287 zapewnia standaryzowane wymiary oraz łatwą integrację z innymi elementami systemu pneumatyki.
Możliwości zastosowania siłownika pneumatycznego ADN-20-40-A-P-A
Kompaktowe siłowniki pneumatyczne typu FESTO ADN znajdują zastosowanie w wielu branżach. Najczęściej są wykorzystywane w:
- Automatyzacji produkcji – do realizacji szybkich ruchów liniowych w aplikacjach montażowych.
- Przemyśle spożywczym – dzięki możliwości pracy na przefiltrowanym i olejowanym powietrzu.
- Systemach transportowych – do pozycjonowania, sortowania oraz przesuwania elementów.
- Maszynach pakujących – gdzie wymagana jest niewielka przestrzeń zabudowy oraz wysoka niezawodność.
- Mechanice precyzyjnej – do napędzania i ustawiania niewielkich podzespołów.
Możliwości i parametry użytkowe
Siłownik FESTO ADN-20-40-A-P-A zapewnia siłę roboczą nawet do 188 N przy ciśnieniu 0,6 MPa, co pozwala na pewne i szybkie wykonanie ruchów w różnorodnych zastosowaniach. Wariant z jednostronnym tłoczyskiem oraz zewnętrznym gwintem umożliwia łatwy montaż i podłączenie do innych komponentów maszyn.
Łatwa integracja z systemami czujników pozycji, bezproblemowe przyłącza pneumatyczne M5 oraz możliwość pracy w szerokim zakresie temperatur (-20 do 80°C) czynią ten produkt wyjątkowo uniwersalnym rozwiązaniem w nowoczesnych zakładach produkcyjnych.
Podsumowanie – dlaczego warto wybrać siłownik FESTO-536240
Wybór kompaktowego siłownika pneumatycznego FESTO ADN-20-40-A-P-A gwarantuje niezawodność, wysoką jakość oraz możliwość wszechstronnego zastosowania w automatyce przemysłowej i nie tylko. Odpowiedni do pracy w wymagających środowiskach i pod wysokim obciążeniem, stanowi kluczowy element w wielu aplikacjach przemysłowych.
