Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 27 g |
| Ciężar podstawowy dla 0 mm skoku | od 465 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 17 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 9 g |
| Gwint na tłoczysku | M10x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,4 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 110 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 50 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 32 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 483 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 415 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

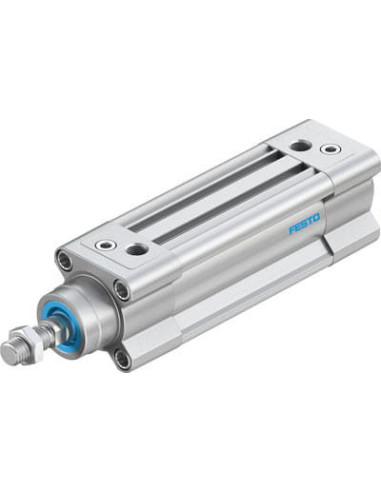

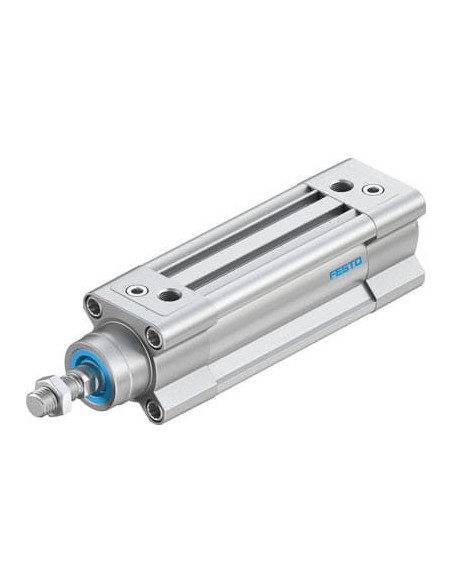

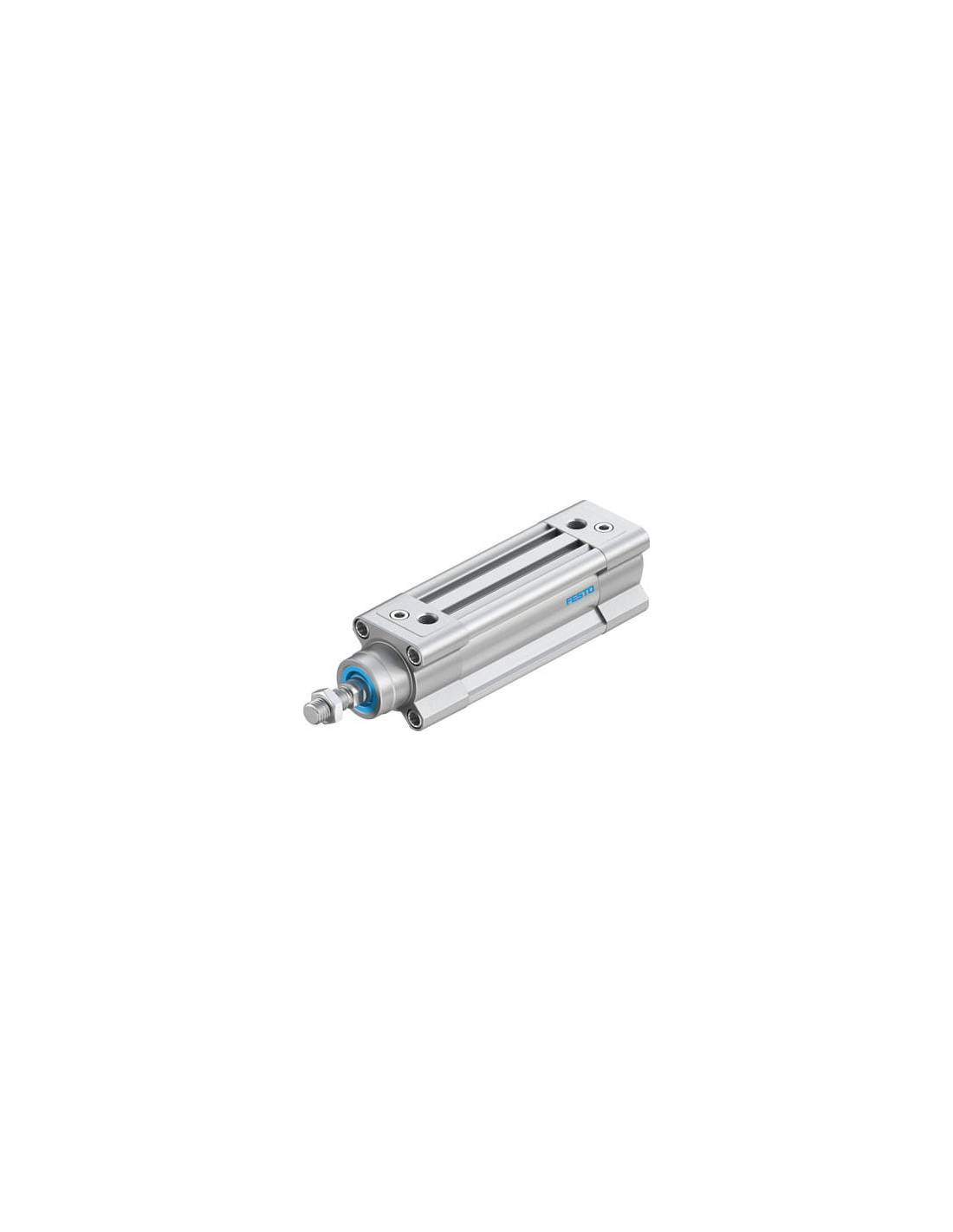

Siłownik pneumatyczny znormalizowany FESTO DSBC-32-50-PPVA-N3 – niezawodność i precyzja
Siłownik pneumatyczny FESTO DSBC-32-50-PPVA-N3 to wysokiej klasy element wykonawczy, przeznaczony do szerokiego zakresu zastosowań w nowoczesnej automatyce przemysłowej. Dzięki zgodności z normą ISO 15552 oraz solidnej konstrukcji, siłownik gwarantuje niezawodność, trwałość i bezproblemową integrację z różnymi systemami pneumatycznymi.
Zastosowania siłownika pneumatycznego FESTO DSBC-32-50-PPVA-N3
Produkt znajduje zastosowanie w licznych branżach, takich jak:
- automatyka przemysłowa,
- linie produkcyjne i montażowe,
- przemysł spożywczy i farmaceutyczny,
- robotyka,
- pakowanie i transport materiałów,
- maszyny specjalnego przeznaczenia.
Siłownik dwustronnego działania sprawdzi się wszędzie tam, gdzie wymagana jest precyzyjna i powtarzalna praca oraz niezawodność przez długi czas eksploatacji.
Najważniejsze zalety siłownika FESTO DSBC-32-50-PPVA-N3
- Regulowana amortyzacja pneumatyczna w położeniach końcowych (typ PPV) pozwala zoptymalizować zatrzymywanie ruchu i chroni elementy mechaniczne przed nadmiernym zużyciem.
- Solidna i lekka konstrukcja wykonana z anodowanego aluminium zapewnia odporność na korozję oraz długą żywotność.
- Wysoka szczelność i trwałość uszczelnień z materiału TPE-U(PU).
- Łatwość integracji – gwinty wewnętrzne, szeroka gama mocowań oraz możliwość montażu czujników położenia.
- Możliwość pracy z powietrzem olejonym lub nieolejonym zapewnia elastyczność w doborze medium roboczego.
- Szeroki zakres temperatur pracy: od -20°C do +80°C.
- Znaczna energia uderzenia przy dynamicznych cyklach pracy oraz możliwość pracy z wysokimi ciśnieniami roboczymi.
- Elementy siłownika spełniają wymagania RoHS oraz wykazują średnią odporność na korozję (CRC 2).
Budowa i możliwości siłownika DSBC-32-50-PPVA-N3
Siłownik pneumatyczny FESTO DSBC-32-50-PPVA-N3 z tłoczyskiem o średnicy 32 mm i skoku 50 mm charakteryzuje się cylindryczną budową z profilem, umożliwiającą szybką i wygodną zabudowę. Układ zapewnia znaczną siłę roboczą (ponad 480 N przy ciśnieniu 6 barów), niską masę własną i znakomitą sztywność. Konstrukcja umożliwia zamocowanie siłownika w dowolnej pozycji, a zakończenie tłoczyska z gwintem ułatwia montaż dodatkowych elementów sterujących i wykonawczych.
Typowe zastosowania siłownika ISO 15552
- Podnoszenie, przemieszczanie i pozycjonowanie detali na liniach montażowych.
- Obsługa zaworów, zapadni i szuflad automatycznych.
- Automatyzacja procesów pakowania i sortowania produktów.
- Integracja z układami bezpieczeństwa maszyn oraz systemami kontroli jakości.
Siłownik DSBC-32-50-PPVA-N3 firmy FESTO to gwarancja wieloletniej, stabilnej i bezawaryjnej pracy w nawet najbardziej wymagających warunkach przemysłowych. Idealny wybór do modernizacji lub rozbudowy układów napędowych w każdej linii technologicznej.
