Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 37 g |
| Ciężar podstawowy dla 0 mm skoku | od 740 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 19 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 16 g |
| Gwint na tłoczysku | M12x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,7 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 205 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 160 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 754 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 633 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

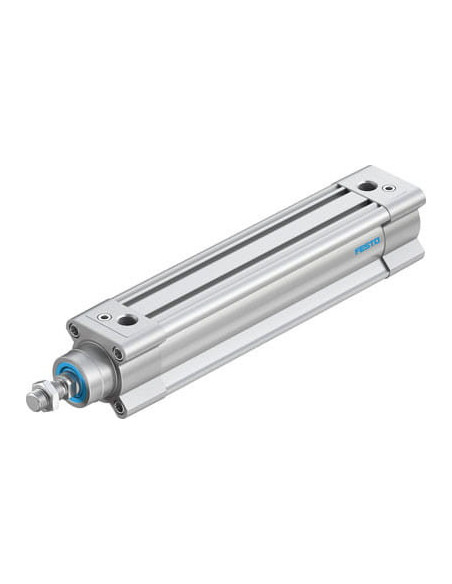

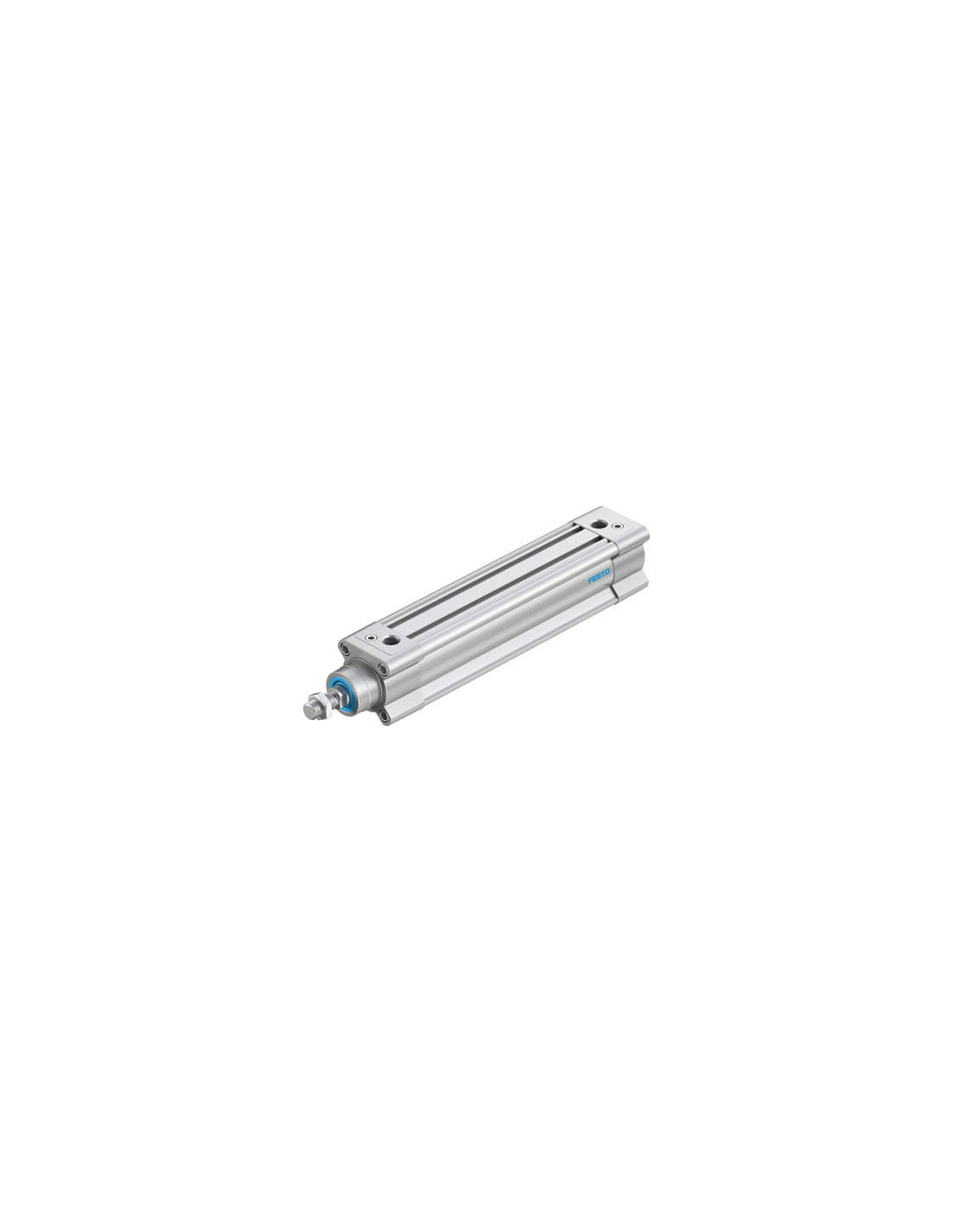

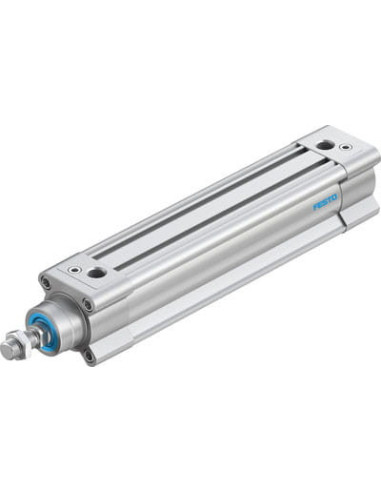

Siłownik znormalizowany DSBC-40-160-PPVA-N3 FESTO
Siłownik pneumatyczny DSBC-40-160-PPVA-N3 marki FESTO to zaawansowane rozwiązanie do zastosowań przemysłowych, gdzie wymagana jest wysoka niezawodność, precyzja działania oraz długa żywotność komponentów. Produkt ten spełnia międzynarodową normę ISO 15552, co gwarantuje jego kompatybilność z szeroką gamą osprzętu oraz uniwersalność montażu.
Najważniejsze cechy i zalety siłownika pneumatycznego FESTO DSBC-40-160-PPVA-N3
- Wysoka wytrzymałość dzięki zastosowaniu korpusu z gładko anodowanego stopu aluminium oraz elementów z wysokostopowej stali i odlewu aluminiowego.
- Regulowana amortyzacja pneumatyczna PPV w położeniach końcowych zapewnia płynne i ciche zatrzymanie tłoka oraz zwiększa trwałość mechanizmu.
- Duży zakres temperatur pracy od -20 do 80°C, co pozwala na montaż w różnych warunkach przemysłowych, w tym w środowiskach o zmiennej temperaturze otoczenia.
- Wszechstronność montażu – możliwy montaż przy użyciu gwintów wewnętrznych lub dedykowanego osprzętu, w dowolnej pozycji.
- Możliwość sygnalizacji położenia tłoka za pomocą czujników, co umożliwia integrację z systemami automatyki i monitorowanie procesu.
- Odporność na korozję (CRC 2) – przeznaczony do pracy w środowiskach o średniej wilgotności i zapyleniu.
- Zgodność z RoHS – produkt bezpieczny pod względem środowiskowym.
Typowe zastosowanie siłownika DSBC-40-160-PPVA-N3
Siłownik dwustronnego działania DSBC-40-160-PPVA-N3 doskonale sprawdza się w aplikacjach przemysłu maszynowego, spożywczego, motoryzacyjnego, a także w liniach montażowych oraz automatyce procesowej. Dzięki swojej konstrukcji może być wykorzystywany do:
- Napędu mechanizmów transportowych i przenośników.
- Przesuwu elementów maszyn oraz sterowania ramionami i podzespołami.
- Zaciskania, podnoszenia, przesuwania oraz odmierzania w zastosowaniach produkcyjnych.
- Automatyzacji procesów montażu i pakowania.
- Przeprowadzania operacji wymagających wytrzymałości oraz precyzyjnej kontroli pozycji ruchomej części siłownika.
Możliwości i parametry techniczne siłownika pneumatycznego DSBC FESTO
Skok tłoka wynoszący 160 mm i średnica 40 mm zapewniają odpowiednią siłę roboczą (do 754 N przy ciśnieniu 0,6 MPa) oraz elastyczność pracy. Konstrukcja umożliwia stosowanie zarówno sprężonego powietrza suchego, jak i olejonego, co zwiększa zakres możliwych zastosowań. Produkt wyposażony jest w gwint zewnętrzny M12x1,25 na tłoczysku, a przyłącze pneumatyczne to popularny standard G1/4.
Dlaczego warto zastosować siłownik FESTO DSBC-40-160-PPVA-N3?
Siłownik DSBC-40-160-PPVA-N3 to komponent skonstruowany z myślą o niezawodnej i wydajnej pracy w różnorodnych aplikacjach przemysłowych. Regulowana amortyzacja końcowa wspiera długą żywotność i bezpieczną eksploatację urządzenia. Produkt ten stanowi doskonały wybór do projektów modernizacyjnych oraz nowych instalacji, w których kluczowe są wysoka jakość, precyzja działania oraz szeroki zakres kompatybilności.
