Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 4,6 g |
| Ciężar podstawowy dla 0 mm skoku | od 89,9 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Długość amortyzacji | od 12 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 2 g |
| Gwint na tłoczysku | M6 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,15 J |
| Materiał pokrywy | Stop aluminium, Anodowanie, bezbarwne |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 23 g |
| Przyłącza pneumatyczne | M5 |
| Skok | od 25 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 16 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 120,6 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 103,7 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

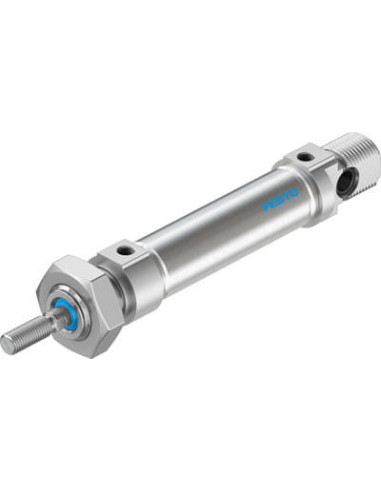

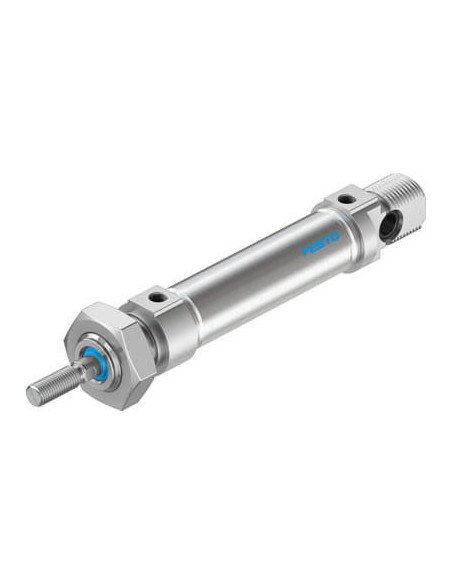

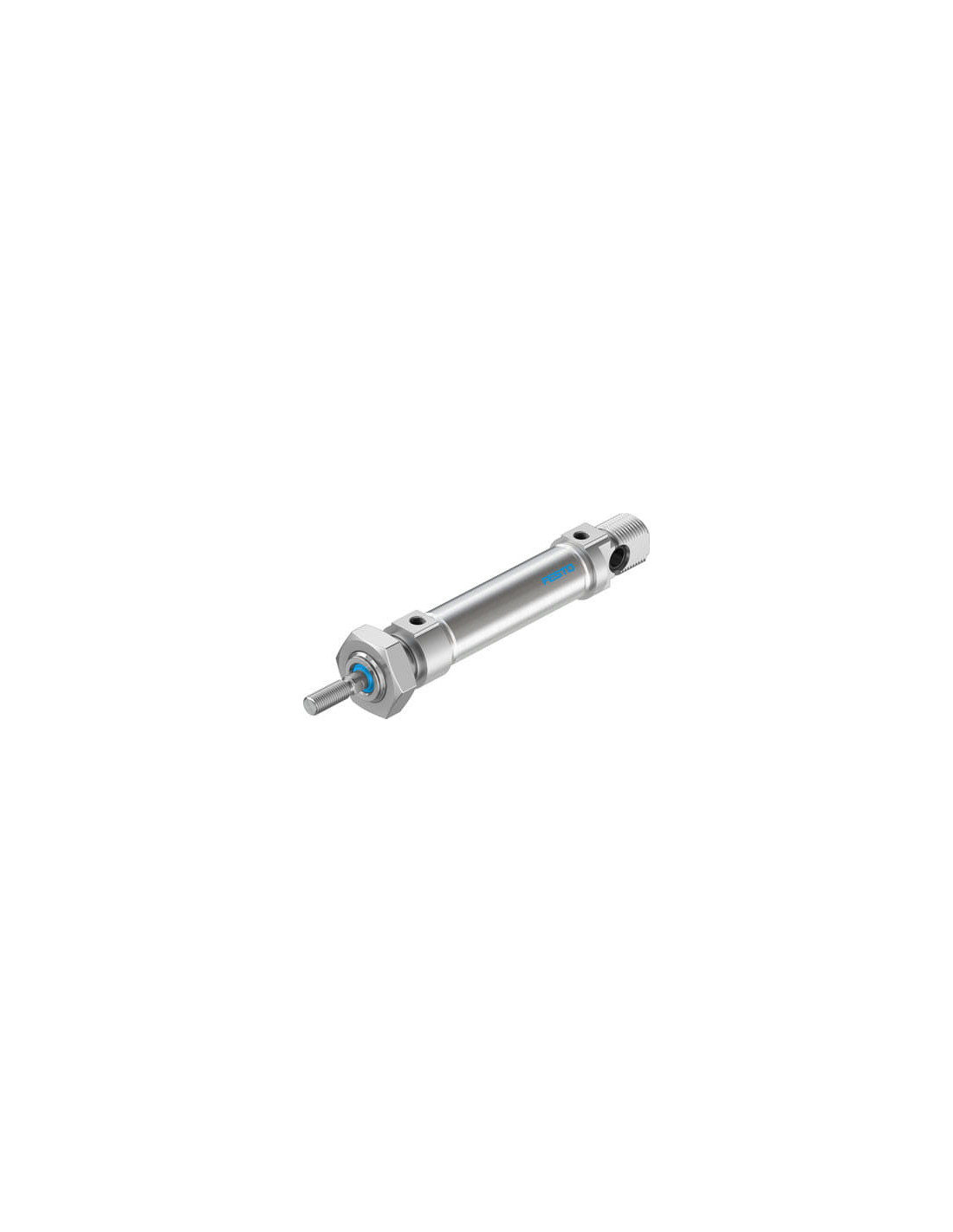

Siłownik pneumatyczny znormalizowany DSNU-16-25-PPV-A FESTO
Siłownik pneumatyczny DSNU-16-25-PPV-A renomowanej marki FESTO to kompaktowe, wytrzymałe i wszechstronne rozwiązanie do zastosowań w automatyce przemysłowej. Opracowany zgodnie z normą ISO 6432 oraz CETOP RP 52 P, stanowi standardowy komponent w wielu instalacjach pneumatycznych, gdzie liczą się niezawodność i precyzja działania.
Zastosowanie siłownika pneumatycznego DSNU-16-25-PPV-A
Siłowniki pneumatyczne typu DSNU znajdują szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – wszędzie tam, gdzie wymagana jest precyzyjna kontrola ruchu liniowego w maszynach i urządzeniach.
- Przemysł spożywczy – dzięki korpusowi wykonanemu z wysokostopowej stali nierdzewnej oraz uszczelnieniom zgodnym z normami RoHS.
- Pakowanie i transport materiałów – do przesuwania, podnoszenia, zaciskania oraz sortowania elementów.
- Produkcja mebli oraz elektroniki – tam, gdzie liczy się szybka i bezawaryjna praca urządzeń.
Możliwość wykorzystania w niemal dowolnej pozycji zabudowy oraz kompaktowa konstrukcja umożliwiają łatwą integrację z różnymi typami maszyn i aplikacji produkcyjnych.
Główne zalety siłownika FESTO DSNU-16-25-PPV-A
- Regulowana amortyzacja pneumatyczna (PPV) – pozwala na precyzyjne ustawienie działania siłownika w krańcowych pozycjach.
- Korpus z wysokostopowej stali nierdzewnej – odporność na korozję oraz czynniki zewnętrzne (CRC 2 – średnia odporność na korozję).
- Szeroki zakres temperatur pracy od -20 do 80°C umożliwia funkcjonowanie w trudnych warunkach środowiskowych.
- Cichy i płynny ruch tłoczyska dzięki wysokiej jakości uszczelnieniom NBR i TPE-U(PU).
- Możliwość stosowania sprężonego powietrza według normy ISO8573-1:2010 [7:4:4] – także olejonego, po wcześniejszym wprowadzeniu olejenia.
- Prosty montaż przy pomocy akcesoriów oraz opcja sygnalizacji położenia za pomocą czujników.
Typowe zastosowania i przykłady wykorzystania
Siłownik FESTO DSNU-16-25-PPV-A sprawdza się doskonale jako element napędu w urządzeniach wymagających liniowego ruchu w ograniczonej przestrzeni montażowej. Typowe zastosowania obejmują:
- Automatyczne linie montażowe.
- Systemy sortujące i pakujące.
- Robotyka przemysłowa i manipulatory.
- Prasy pneumatyczne oraz urządzenia zaciskające.
Dzięki uniwersalności oraz wysokiej jakości wykonania, siłownik DSNU stanowi popularny wybór zarówno w nowoczesnych instalacjach, jak i podczas modernizacji istniejących systemów technologicznych.
Siłownik FESTO DSNU-16-25-PPV-A – trwałość i nowoczesność w jednym
Wybierając siłownik znormalizowany FESTO DSNU-16-25-PPV-A, inwestujemy w niezawodność działania, łatwość serwisowania oraz zgodność z obowiązującymi normami. Produkt ten doskonale sprawdzi się wszędzie tam, gdzie liczą się precyzja, powtarzalność oraz długa żywotność komponentów.
