Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 56 g |
| Ciężar podstawowy dla 0 mm skoku | od 1190 g |
| Ciśnienie robocze | 0,4 - 12 bar |
| Ciśnienie robocze MPa | 0,04 - 1,2 MPa |
| Długość amortyzacji | od 22 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 25 g |
| Gwint na tłoczysku | M16x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 1 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 365 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 50 mm |
| Sposób montażu | Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 50 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1178 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 990 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

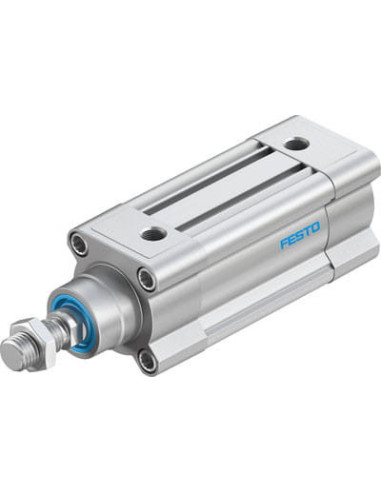

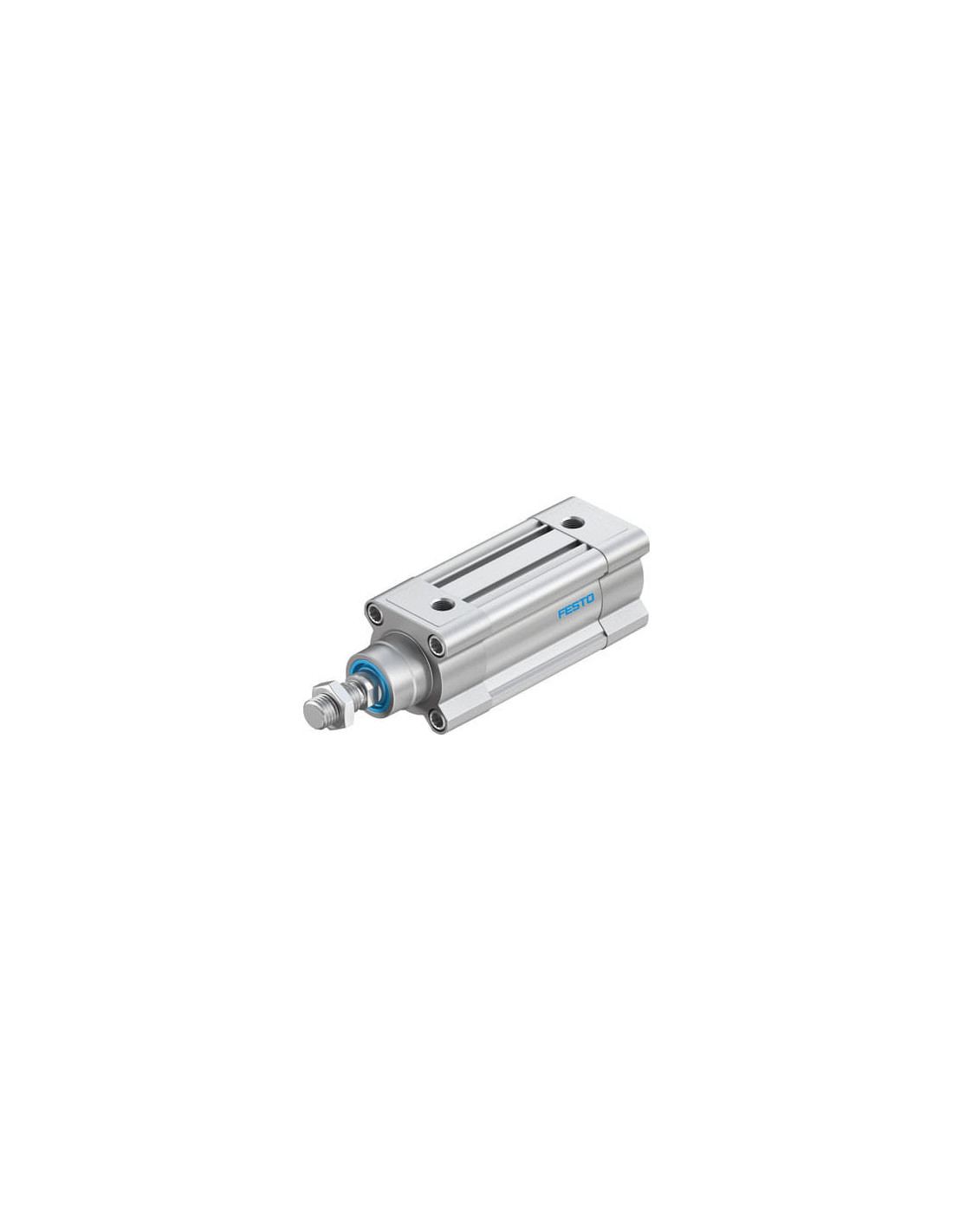

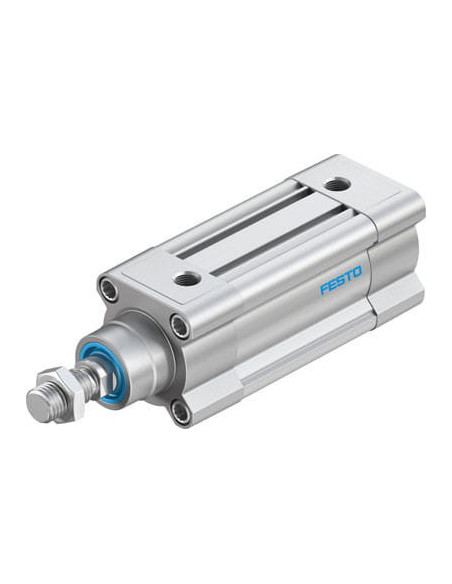

Siłownik pneumatyczny znormalizowany DSBC-50-50-PPVA-N3 FESTO
Siłownik pneumatyczny DSBC-50-50-PPVA-N3 renomowanej marki FESTO to komponent przemysłowy najwyższej jakości, zgodny z normą ISO 15552. Urządzenie zostało zaprojektowane z myślą o pracy w zaawansowanych układach automatyki przemysłowej, gdzie wymagana jest niezawodność, wydajność oraz bezpieczeństwo działania.
Zalety siłownika FESTO DSBC-50-50-PPVA-N3
- Regulowana amortyzacja pneumatyczna w położeniach końcowych (PPV) pozwala na precyzyjne dostosowanie pracy do specyficznych potrzeb aplikacji.
- Uniwersalne zastosowanie – możliwość montażu w dowolnej pozycji oraz obsługa sprężonego powietrza olejonego i nieolejonego.
- Solidna i trwała konstrukcja – korpus z profilu aluminiowego, tłoczysko z stali wysokostopowej oraz elementy uszczelniające wykonane z wytrzymałych tworzyw TPE-U(PU) i POM.
- Długi czas eksploatacji – odporność na zużycie potwierdzona klasą odporności na korozję CRC 2 (średnia odporność na korozję).
- Montaż i integracja – różnorodne możliwości mocowania za pomocą gwintów wewnętrznych lub osprzętu dodatkowego.
- Sygnalizacja położenia – siłownik umożliwia łatwą integrację z czujnikami położenia dla monitorowania jego pracy.
Typowe zastosowania siłownika DSBC-50-50-PPVA-N3
Siłownik pneumatyczny FESTO doskonale sprawdzi się w następujących branżach i zastosowaniach:
- Automatyka przemysłowa i linie montażowe
- Maszyny pakujące i etykietujące
- Technologie transportowe i manipulatory
- Przemysł motoryzacyjny oraz fabryki montażowe
- Zastosowania specjalistyczne, gdzie wymagana jest duża siła oraz precyzja wykonywanych ruchów
Właściwości użytkowe siłownika pneumatycznego
Siłownik DSBC-50-50-PPVA-N3 pracuje w szerokim zakresie ciśnienia roboczego od 0,4 do 12 bar, co czyni go skutecznym zarówno w układach o dużych, jak i umiarkowanych wymaganiach ciśnieniowych. Skok tłoka 50 mm oraz średnica tłoka 50 mm gwarantują odpowiedni zakres ruchu i siłę działania. Produkt jest przeznaczony do pracy w układzie dwustronnego działania, co umożliwia zarówno wysuwanie, jak i cofanie tłoczyska przy użyciu sprężonego powietrza.
Cechą charakterystyczną tego modelu jest także łatwa konserwacja oraz zgodność z dyrektywą RoHS, co czyni go odpowiednim wyborem do aplikacji wymagających wysokich standardów środowiskowych i jakościowych.
