Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 56 g |
| Ciężar podstawowy dla 0 mm skoku | od 1190 g |
| Ciśnienie robocze | 0,4 - 12 bar |
| Ciśnienie robocze MPa | 0,04 - 1,2 MPa |
| Długość amortyzacji | od 22 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 25 g |
| Gwint na tłoczysku | M16x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 1 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 365 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 160 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 50 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1178 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 990 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

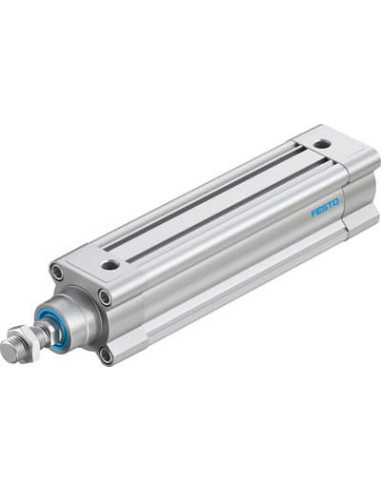

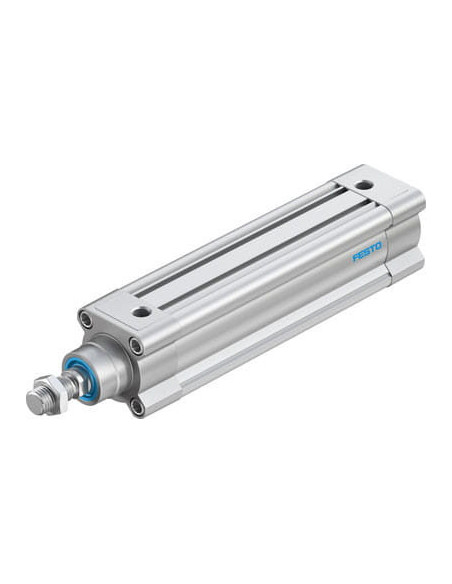

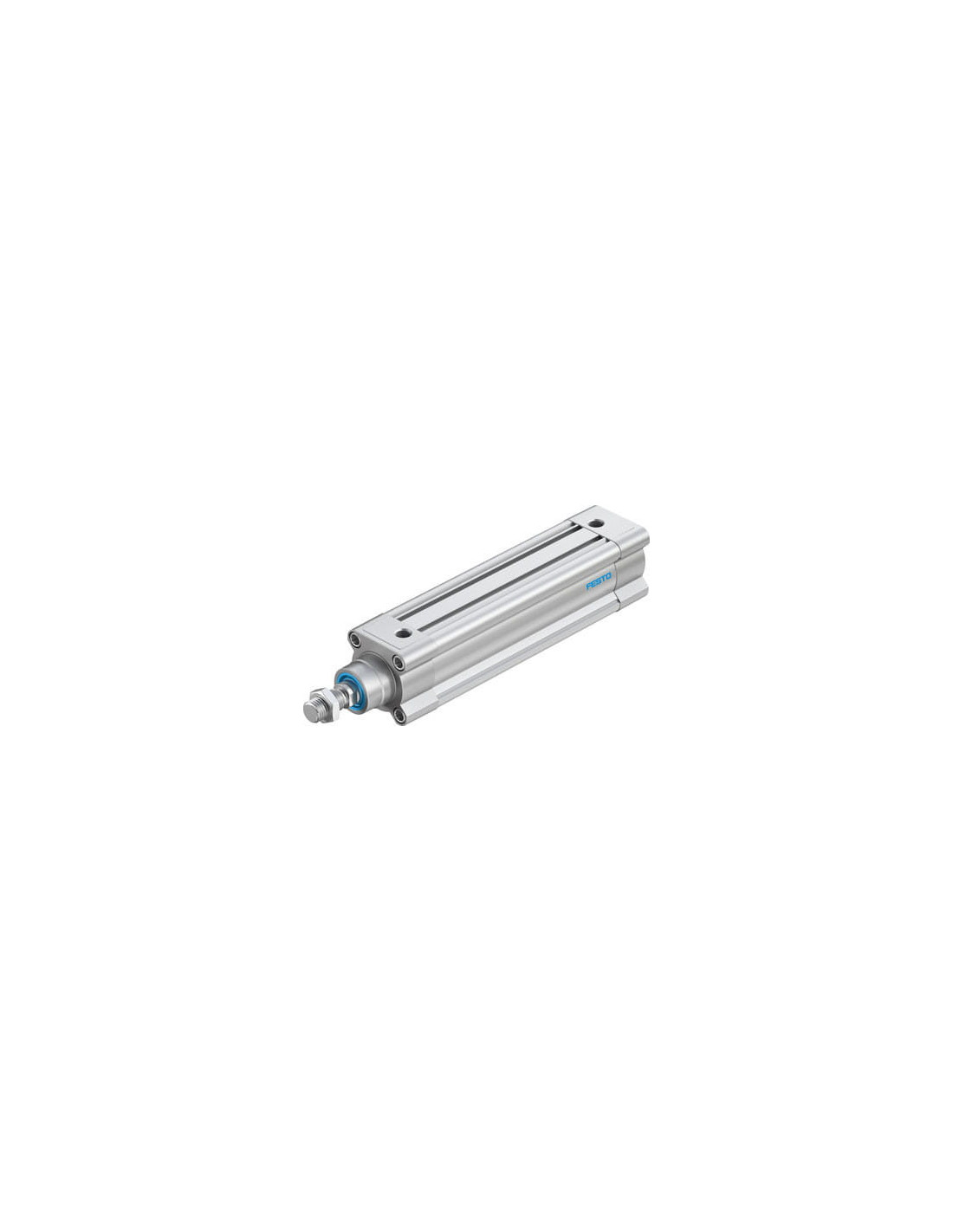

Siłownik pneumatyczny DSBC-50-160-PPVA-N3 FESTO – znormalizowany siłownik ISO 15552
Siłownik pneumatyczny DSBC-50-160-PPVA-N3 marki FESTO to wydajny element automatyki przemysłowej, przeznaczony do różnorodnych zastosowań w systemach pneumatycznych. Ten model zgodny z normą ISO 15552 cechuje się wysoką niezawodnością i trwałością, dzięki czemu jest często wykorzystywany w przemyśle maszynowym, spożywczym oraz w automatyce procesowej.
Najważniejsze zalety i właściwości siłownika DSBC-50-160-PPVA-N3
- Precyzyjna regulacja ruchu: wyposażony w regulowaną amortyzację pneumatyczną w położeniach końcowych (PPV), umożliwia płynne tłumienie energii przy skrajnych pozycjach tłoka.
- Wysoka wytrzymałość konstrukcji: obudowa z profilu aluminiowego z ochronnym pokryciem oraz wysokiej jakości komponenty, w tym tłoczysko ze stali wysokostopowej i nakrętki stalowe ocynkowane.
- Elastyczność montażu: wiele możliwości instalacji dzięki gwintom wewnętrznym oraz bogatemu osprzętowi montażowemu.
- Uniwersalne zastosowanie: możliwość pracy w dowolnej pozycji zabudowy zapewnia łatwą integrację z różnymi rozwiązaniami technicznymi.
- Duży zakres skoku: skok tłoka 160 mm pozwala na realizację szerokiego spektrum ruchów liniowych.
- Sygnalizacja położenia: siłownik umożliwia monitoring pozycji za pomocą czujników, co stanowi istotny atut w automatycznych układach sterowania.
- Dopuszczalna praca na powietrzu olejonym: zwiększa zakres możliwych zastosowań w instalacjach specjalistycznych.
- Dwustronne działanie: tłoka zapewnia szybkie i efektywne wykonywanie operacji zarówno w ruchu wysuwu, jak i powrotu.
- Odporność na korozję CRC 2: gwarancja zwiększonej żywotności w trudniejszych warunkach środowiskowych.
Zastosowanie siłownika pneumatycznego DSBC-50-160-PPVA-N3 FESTO
Siłownik FESTO DSBC-50-160-PPVA-N3 znajduje szerokie zastosowanie w automatyce przemysłowej, gdzie wymagane jest wykonywanie precyzyjnych, powtarzalnych ruchów liniowych. Typowe obszary wykorzystania obejmują:
- Linie produkcyjne i montażowe
- Przenośniki oraz manipulatory przemysłowe
- Układy pakujące i sortujące
- Systemy transportu wewnętrznego
- Maszyny dedykowane do procesów automatyzacji
- Technologie procesowe - podawanie, przesuwanie, dociskanie elementów
Materiały i technologia
W konstrukcji siłownika zastosowano aluminium anodowane, stal wysokostopową, POM oraz tworzywa TPE-U(PU), które zapewniają odporność na zużycie oraz długą żywotność. Wytrzymały tłok o średnicy 50 mm generuje siłę nawet do 1178 N przy ciśnieniu 0,6 MPa (wysuw), co predysponuje urządzenie do obsługi cięższych zadań przemysłowych.
Kompatybilność i normy
DSBC-50-160-PPVA-N3 jest w pełni zgodny z normą ISO 15552, co pozwala na jego integrację z szeroką gamą akcesoriów i gwarantuje łatwą wymienność z innymi siłownikami znormalizowanymi tego typu.
