Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 92 g |
| Ciężar podstawowy dla 0 mm skoku | od 2660 g |
| Ciśnienie robocze | 0,4 - 12 bar |
| Ciśnienie robocze MPa | 0,04 - 1,2 MPa |
| Długość amortyzacji | od 31 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 39 g |
| Gwint na tłoczysku | M20x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Korpus z profilu, Tłok, Tłoczyskowy |
| Maks. energia uderzenia w położeniach końcowych | od 1,8 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 810 g |
| Przyłącza pneumatyczne | G3/8 |
| Skok | od 150 mm |
| Sposób montażu | Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 80 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 3016 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 2721 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

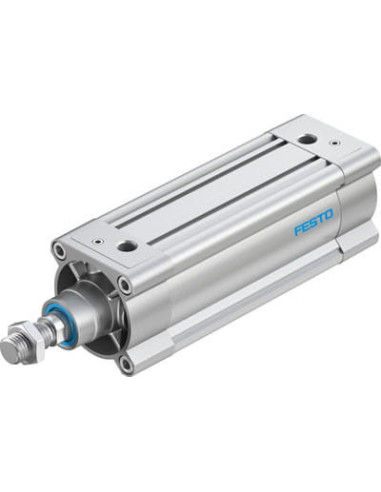

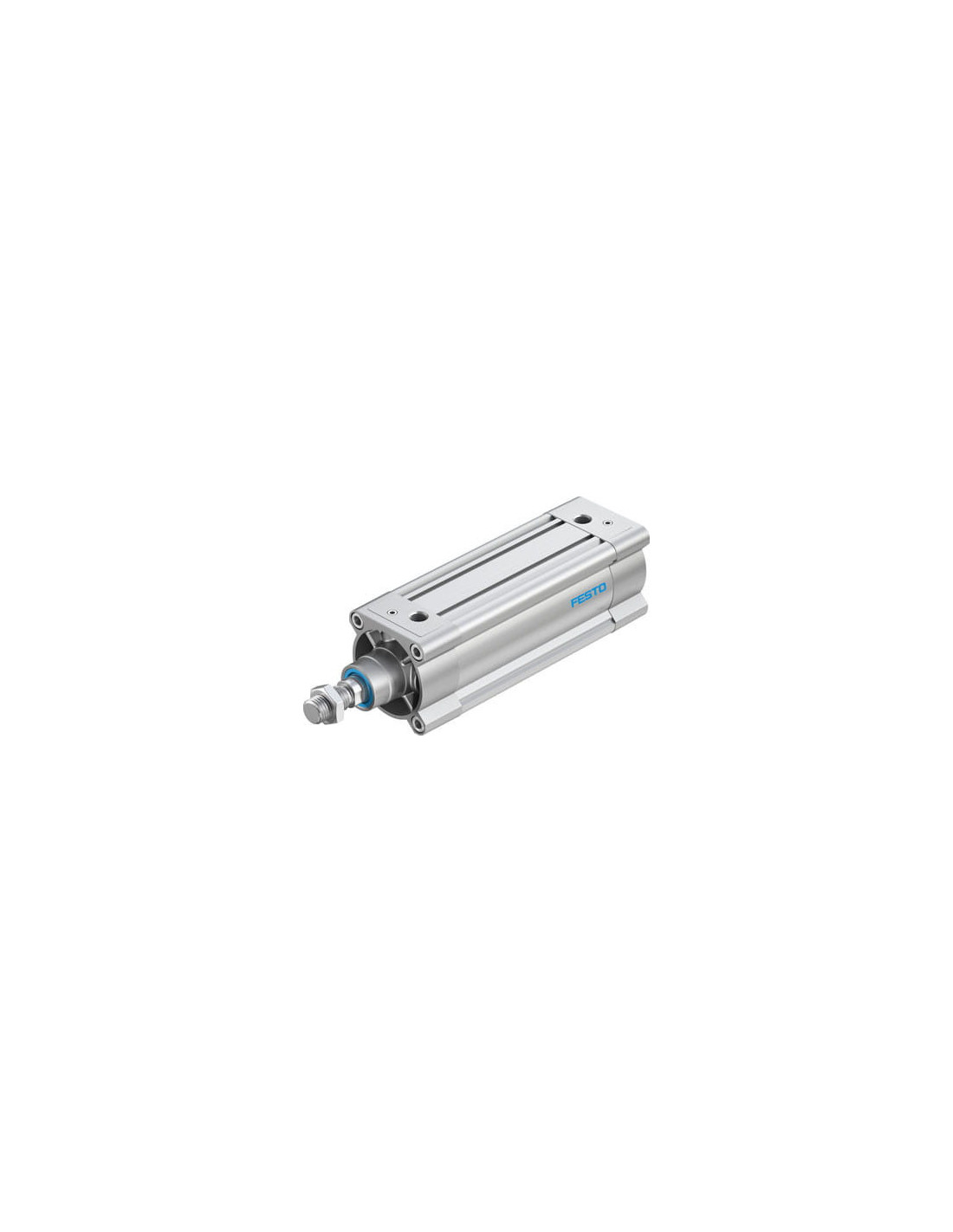

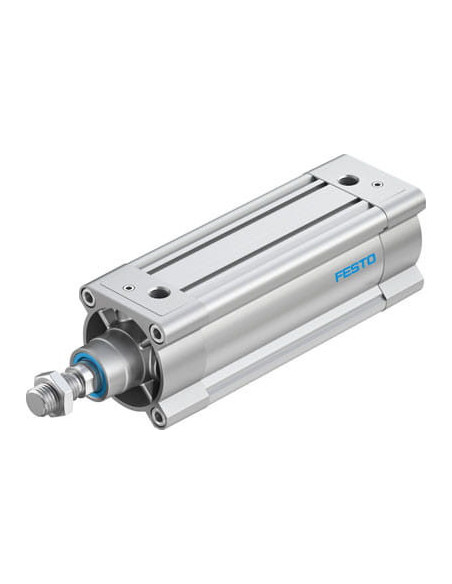

Siłownik pneumatyczny znormalizowany DSBC-80-150-PPVA-N3 FESTO – niezawodność i precyzja
Siłownik pneumatyczny DSBC-80-150-PPVA-N3 firmy FESTO to zaawansowane urządzenie wykonawcze, szeroko stosowane w automatyce przemysłowej, liniach produkcyjnych oraz w układach manipulacyjnych. Produkt zgodny z normą ISO 15552 zapewnia pełną wymienność z innymi siłownikami tej klasy, co umożliwia łatwą integrację z istniejącymi systemami maszyn.
Kluczowe zalety siłownika FESTO DSBC-80-150-PPVA-N3
- Regulowana amortyzacja pneumatyczna (PPV) w położeniach końcowych umożliwia płynne, ciche i bezpieczne zatrzymywanie tłoka.
- Wysoka odporność na korozję (CRC klasa 2) dzięki zastosowaniu materiałów takich jak anodowane aluminium oraz stal ocynkowana.
- Szeroki zakres temperatur roboczych od -20°C do 80°C pozwala na wykorzystanie siłownika w różnych środowiskach przemysłowych.
- Wszechstronny montaż – możliwy zarówno poprzez gwinty wewnętrzne, jak i za pomocą specjalistycznego osprzętu.
- Możliwość pracy na powietrzu olejonym lub nieolejonym zwiększa uniwersalność i żywotność urządzenia.
- Niezawodność działania gwarantowana przez zastosowanie wysokiej jakości materiałów do wykonania elementów tłoka, tłoczyska i uszczelek, odpornych na zużycie.
- Bezproblemowa sygnalizacja położenia tłoka za pomocą czujników położenia.
Typowe zastosowania siłownika pneumatycznego DSBC-80-150-PPVA-N3
Siłownik FESTO DSBC-80-150-PPVA-N3 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, m.in.:
- Automatyzacja procesów montażowych
- Manipulatory i ramiona robotów
- Transport produktów na liniach produkcyjnych
- Urządzenia pakujące i sortujące
- Maszyny w przemyśle spożywczym, chemicznym i farmaceutycznym
Wytrzymała konstrukcja i elastyczność pracy
Obudowa siłownika wykonana jest z anodowanego aluminium, a elementy z POM, stali ocynkowanej i wysokostopowej zapewniają dużą wytrzymałość mechaniczną oraz odporność na uszkodzenia i wpływy środowiska. Konstrukcja tłoka i tłoczyska umożliwia długotrwałe oraz intensywne użytkowanie bez ryzyka szybkiego zużycia.
Dlaczego warto wybrać siłownik DSBC-80-150-PPVA-N3?
Siłownik FESTO DSBC-80-150-PPVA-N3 to doskonałe rozwiązanie, w którym oczekuje się niezawodności, precyzji pracy, dużej siły działania (średnica tłoka 80 mm, skok 150 mm) oraz łatwości integracji z innymi systemami. Sprawdzi się zarówno w nowych układach, jak i podczas modernizacji istniejących instalacji, zapewniając optymalną wydajność i bezpieczeństwo pracy.
