Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 11 g |
| Ciężar podstawowy dla 0 mm skoku | od 238 g |
| Ciśnienie robocze | 1 - 10 bar |
| Ciśnienie robocze MPa | 0,1 - 1 MPa |
| Długość amortyzacji | od 17 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 6 g |
| Gwint na tłoczysku | M10x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Klasyfikacja morska | patrz certyfikat |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus siłownika |
| Maks. energia uderzenia w położeniach końcowych | od 0,3 J |
| Materiał pokrywy | Stop aluminium, Anodowanie, bezbarwne |
| Materiał rury siłownika | Stal wysokostopowa, nierdzewna |
| Materiał tłoczyska | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR, TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 71 g |
| Przyłącza pneumatyczne | G1/8 |
| Skok | od 25 mm |
| Sposób montażu | Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 25 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 294,5 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 247,4 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | CETOP RP 52 P, ISO 6432 |

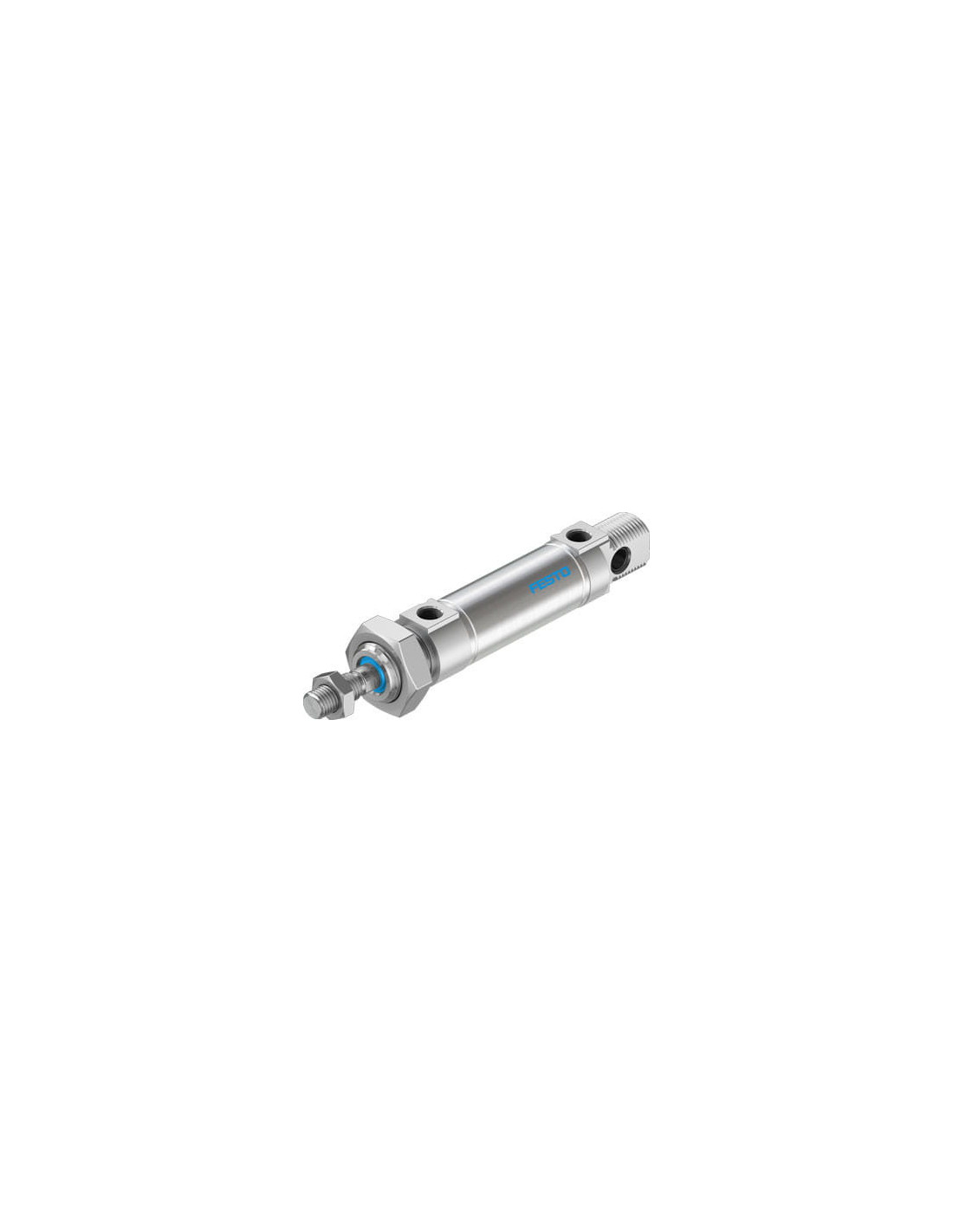

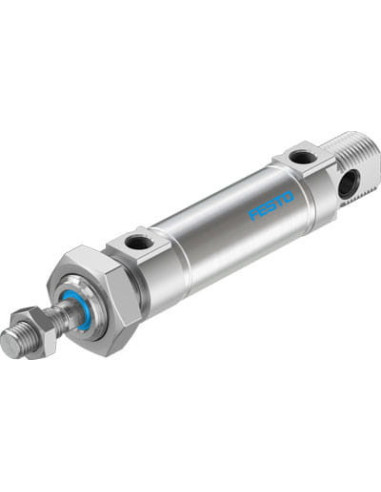

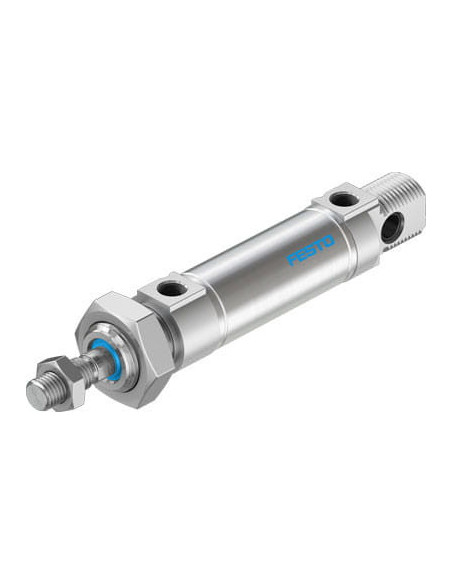

Siłownik pneumatyczny znormalizowany FESTO DSNU-25-25-PPV-A – szczegółowy opis i zastosowanie
Siłownik pneumatyczny DSNU-25-25-PPV-A marki FESTO to urządzenie przeznaczone do precyzyjnego i wydajnego wykonywania ruchów liniowych w aplikacjach przemysłowych. Model ten spełnia wymagania normy ISO 6432, co czyni go uniwersalnym wyborem dla wielu rodzajów maszyn oraz zautomatyzowanych stanowisk produkcyjnych.
Kluczowe cechy i zalety siłownika DSNU-25-25-PPV-A
- Znormalizowana konstrukcja zgodna z CETOP RP 52 P oraz ISO 6432 umożliwia łatwą wymianę i integrację z innymi elementami pneumatyki.
- Regulowana amortyzacja PPV w położeniach końcowych poprawia trwałość i pozwala na łagodniejsze wyhamowanie tłoka.
- Obudowa z anodowanego aluminium oraz elementy tłoczyska ze stali nierdzewnej zapewniają zwiększoną odporność na korozję oraz wieloletnią, niezawodną pracę, również w trudnych warunkach.
- Wysokie ciśnienie robocze – zakres od 1 do 10 bar – pozwala na dostosowanie parametrów pracy do wymogów konkretnej aplikacji.
- Temperatura pracy od -20°C do 80°C umożliwia stosowanie w szerokim zakresie warunków przemysłowych.
- Dwustronne działanie (siłownik działa w obu kierunkach) jest idealne do automatów charakteryzujących się wymaganą precyzją i powtarzalnością ruchu.
Typowe zastosowania siłowników pneumatycznych FESTO DSNU
Siłowniki serii DSNU znajdują szerokie zastosowanie w wielu branżach przemysłowych, w tym w automatyce przemysłowej, robotyce, liniach montażowych oraz pakujących. Dzięki swojej konstrukcji siłownik może być stosowany do:
- Wykonywania ruchów liniowych w urządzeniach przemysłowych.
- Automatycznego pozycjonowania elementów na liniach produkcyjnych.
- Napędu zasuw, zaworów, klap i innych elementów wykonawczych.
- Systemów transportowych i podajnikowych.
- Maszyn pakujących oraz sortujących.
Możliwości montażu i elastyczność konfiguracji
Siłownik DSNU-25-25-PPV-A wyposażony w gwintowane przyłącza G1/8 oraz system mocowania przy użyciu szerokiej gamy akcesoriów firmy FESTO pozwala na elastyczne dostosowanie sposobu instalacji do potrzeb danej aplikacji. Bez względu na położenie zabudowy (montaż w dowolnej pozycji), urządzenie zachowuje swoją funkcjonalność i bezpieczeństwo pracy.
Jakość i zgodność materiałowa
Wykorzystanie stalowych elementów nierdzewnych oraz wysokiej jakości uszczelnień (NBR, TPE-U(PU)) gwarantuje trwałość oraz odporność chemiczną. Siłownik spełnia normy RoHS oraz jest przystosowany do pracy ze sprężonym powietrzem zarówno olejonym, jak i nieolejonym (z zastrzeżeniem kontynuacji olejenia po rozpoczęciu pracy).
Podsumowanie – uniwersalny siłownik pneumatyczny do zastosowań przemysłowych
FESTO DSNU-25-25-PPV-A to sprawdzony, znormalizowany siłownik pneumatyczny znajdujący zastosowanie w szeroko pojętej automatyzacji procesów przemysłowych. Dzięki swojej trwałości, wysokiej wydajności oraz elastyczności montażu stanowi rozwiązanie dedykowane zarówno do nowych, jak i modernizowanych układów pneumatycznych w różnych sektorach przemysłu.
