Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 62 g |
| Ciężar podstawowy dla 0 mm skoku | od 1740 g |
| Ciśnienie robocze | 0,4 - 12 bar |
| Ciśnienie robocze MPa | 0,04 - 1,2 MPa |
| Długość amortyzacji | od 22 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 25 g |
| Gwint na tłoczysku | M16x1,5 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 1,3 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 430 g |
| Przyłącza pneumatyczne | G3/8 |
| Skok | od 100 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 63 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 1870 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 1682 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

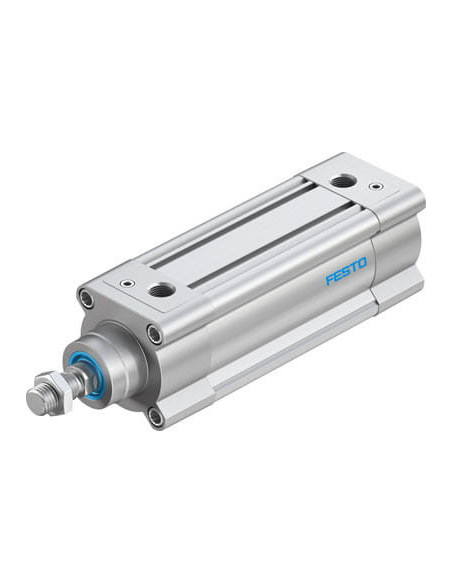

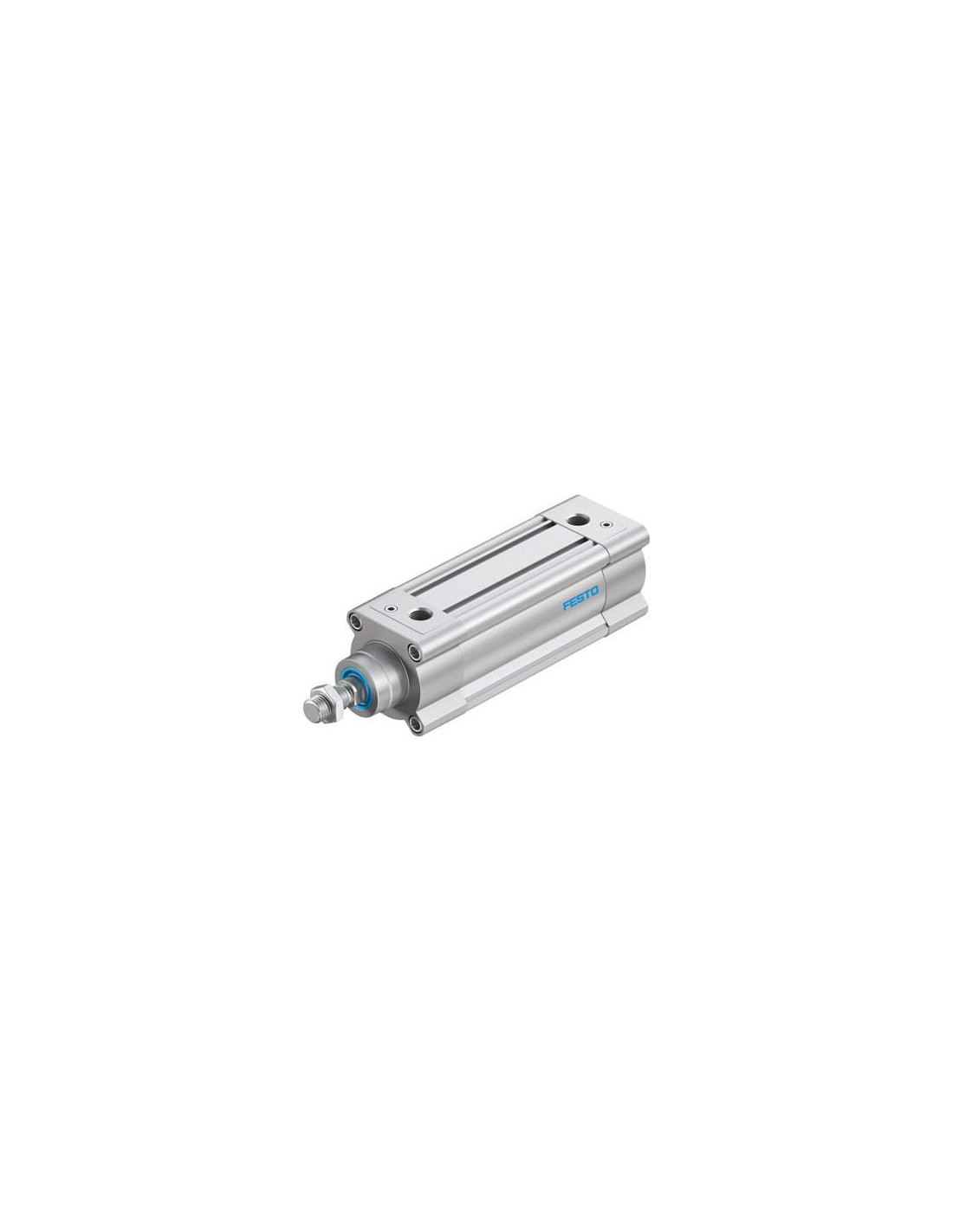

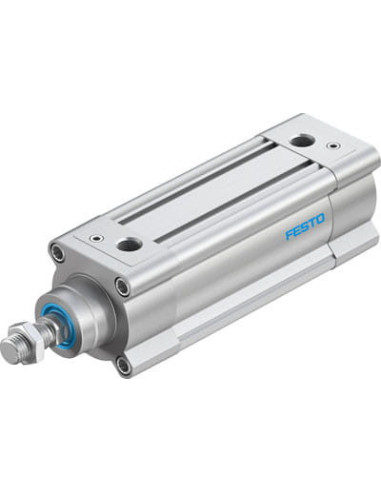

Siłownik pneumatyczny DSBC-63-100-PPVA-N3 FESTO – standard ISO 15552
DSBC-63-100-PPVA-N3 to siłownik pneumatyczny znormalizowany marki FESTO, spełniający wymagania normy ISO 15552. Produkt ten cechuje się wysoką jakością wykonania oraz wszechstronnością zastosowania w różnych aplikacjach przemysłowych. Dzięki solidnej konstrukcji oraz zastosowaniu odpornych materiałów, siłownik gwarantuje długotrwałą i niezawodną pracę nawet w wymagających warunkach środowiskowych.
Najważniejsze cechy siłownika DSBC-63-100-PPVA-N3
- Średnica tłoka: 63 mm – umożliwia uzyskanie dużej siły działania
- Skok: 100 mm – idealny do wielu typowych zastosowań
- Regulowana amortyzacja pneumatyczna w położeniach końcowych (PPV) – zapewnia płynność i bezpieczeństwo ruchu
- Dwustronne działanie – umożliwia pracę w obu kierunkach
- Gwintowane zakończenie tłoczyska (M16x1,5) – ułatwia montaż
- Wysoka odporność na korozję (CRC 2) – korpus wykonany z gładko anodowanego aluminium, a nakrętki ze stali ocynkowanej
- Możliwość pracy na powietrzu olejonym oraz nieolejonym
- Przyłącze pneumatyczne: G3/8
- Szeroki zakres temperatur pracy: od -20°C do +80°C
- Dowolna pozycja zabudowy – łatwa integracja z różnymi systemami
Typowe zastosowania i możliwości wykorzystania siłownika FESTO DSBC-63-100-PPVA-N3
Siłownik pneumatyczny FESTO DSBC-63-100-PPVA-N3 znajduje szerokie zastosowanie w wielu branżach przemysłowych, takich jak automatyka przemysłowa, pakowanie, logistyka, produkcja maszyn oraz systemy transportu bliskiego. Wyróżnia się możliwością pracy w wymagających środowiskach oraz łatwą adaptacją do istniejących układów pneumatycznych.
Zastosowanie siłownika obejmuje m.in.:
- wysuwanie, podnoszenie i przesuwanie elementów w liniach montażowych
- automatyzację procesów produkcyjnych
- systemy pozycjonowania mechanicznego
- obsługę urządzeń pakujących i sortujących
- integrację z robotyką przemysłową
Zalety siłownika pneumatycznego DSBC-63-100-PPVA-N3
Siłownik DSBC-63-100-PPVA-N3 oferuje wysoką niezawodność pracy oraz łatwość montażu dzięki wielu możliwościom instalacyjnym, a także kompatybilność z szerokim wachlarzem czujników położenia. Solidne materiały konstrukcyjne i skuteczna amortyzacja ruchów tłoka wydłużają żywotność elementów oraz minimalizują ryzyko uszkodzeń podczas eksploatacji. Jest to rozwiązanie zoptymalizowane pod kątem nowoczesnych oraz przyszłościowych aplikacji automatyki.
