Wyjścia cyfrowe
DO16 - 0.5 A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 12 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 0 |
| Zakres adresów maks. | 63 |
Komunikacja przemysłowa | Devicenet
| Adresowanie DeviceNet | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
| Typ przyłącza 5 | X3 |
Typ przyłącza 1
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | V + |
| PIN 2 | CAN_HIGH |
| PIN 3 | PE |
| PIN 4 | CAN_LOW |
| PIN 5 | V - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |

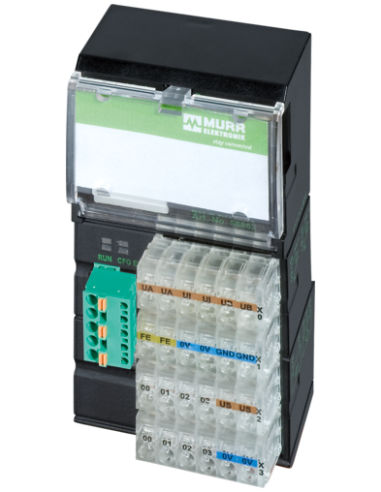

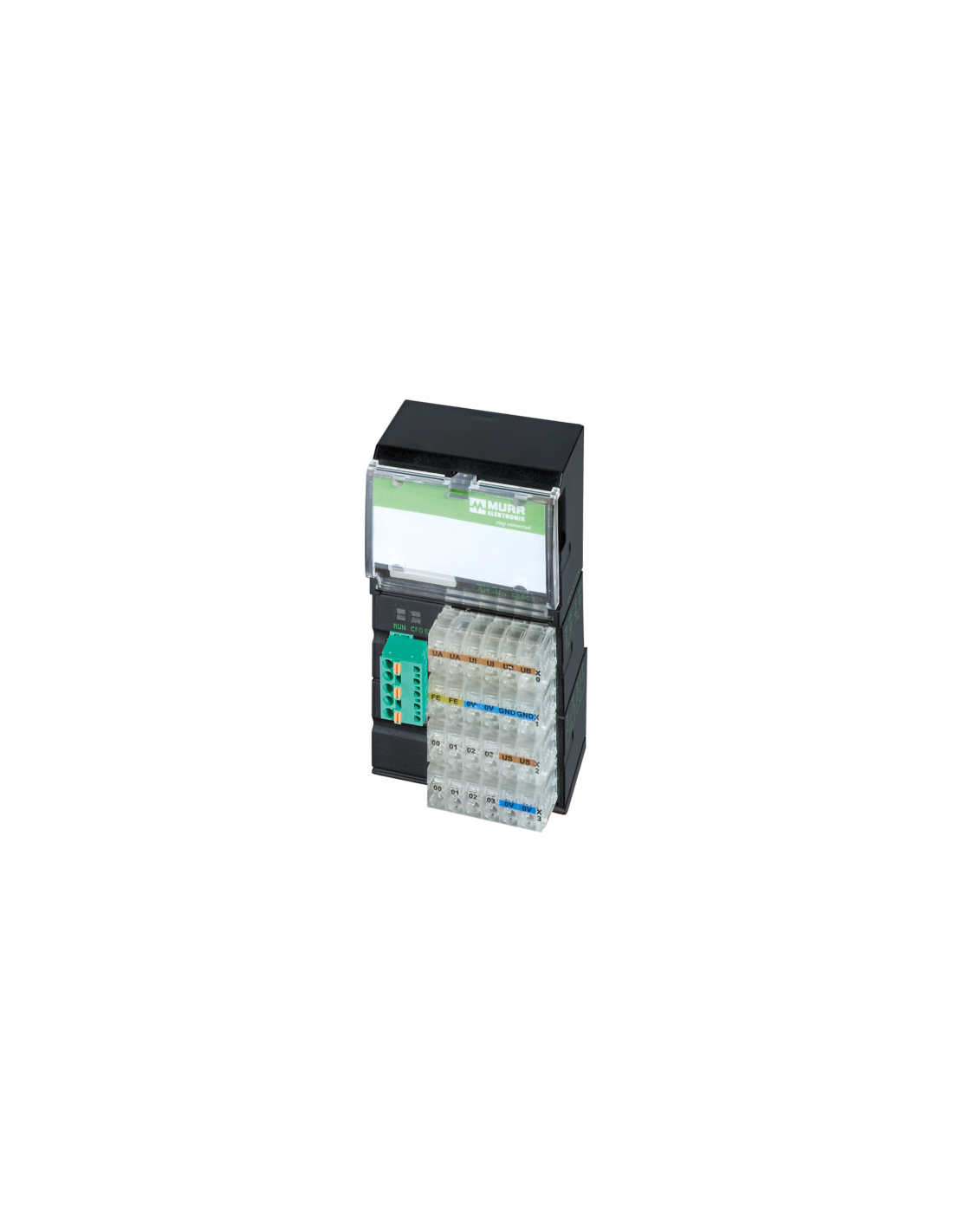

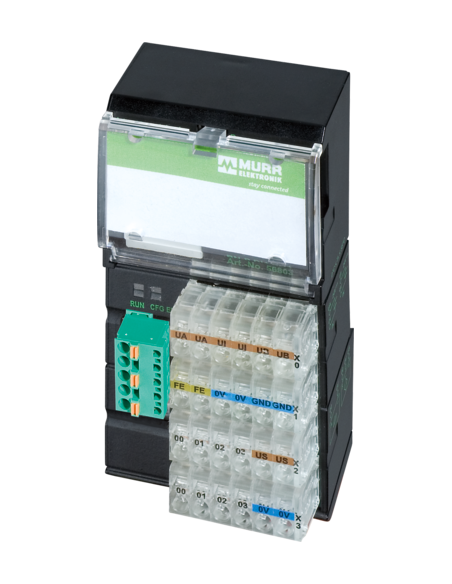

Moduł sieciowy Murrelektronik Impact20 DN DO16 – 56910 – Wyjścia cyfrowe DeviceNet
Moduł sieciowy Impact20 DN DO16 56910 to zaawansowane rozwiązanie przeznaczone do realizacji wyjść cyfrowych w systemach automatyki przemysłowej. Obsługuje 16 wyjść cyfrowych, każde o maksymalnym prądzie 0,5 A, zapewniając wydajne i niezawodne sterowanie urządzeniami zewnętrznymi.
Najważniejsze zalety modułu Impact20 DN DO16
- 16 cyfrowych kanałów wyjściowych – umożliwiają elastyczną obsługę wielu elementów wykonawczych i integrację z rozbudowanymi systemami sterowania.
- Odporność na przeciążenie i zwarcie – wbudowane mechanizmy zabezpieczające gwarantują bezpieczeństwo działania oraz minimalizują ryzyko awarii.
- Adresowanie za pomocą przełączników obrotowych – intuicyjna konfiguracja modułu w topologii DeviceNet ułatwia uruchomienie oraz rozwój infrastruktury przemysłowej.
- Obudowa całkowicie zalana – podwyższona odporność na czynniki środowiskowe wpływa na niezawodność modułu w trudnych warunkach przemysłowych.
- Zaawansowana diagnostyka LED oraz przez magistralę – szybkie rozpoznawanie stanów pracy, przeciążeń i zwarć na poziomie modułu i kanału przyspiesza serwisowanie i zwiększa niezawodność systemu.
- Montaż na szynę DIN (EN 60715) – prostota i wygoda instalacji w szafie sterowniczej.
Zastosowanie modułu Impact20 DN DO16
Moduł Impact20 DN DO16 znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- systemach sterowania maszyn i urządzeń produkcyjnych,
- logistyce przemysłowej,
- układach sterowania linii produkcyjnych,
- infrastrukturze IoT oraz w inteligentnych fabrykach.
Dzięki wszechstronnej funkcjonalności i wysokiej niezawodności, doskonale sprawdza się w środowiskach wymagających stabilnej pracy i precyzyjnego sterowania wyjściami cyfrowymi.
Parametry techniczne i konstrukcja

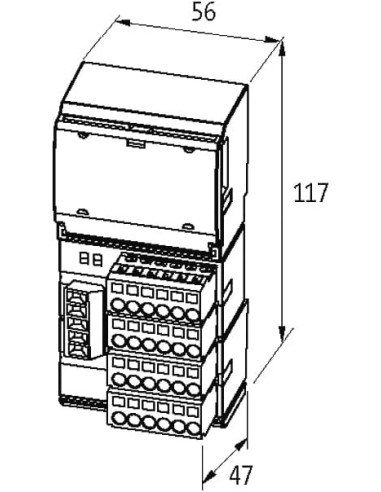

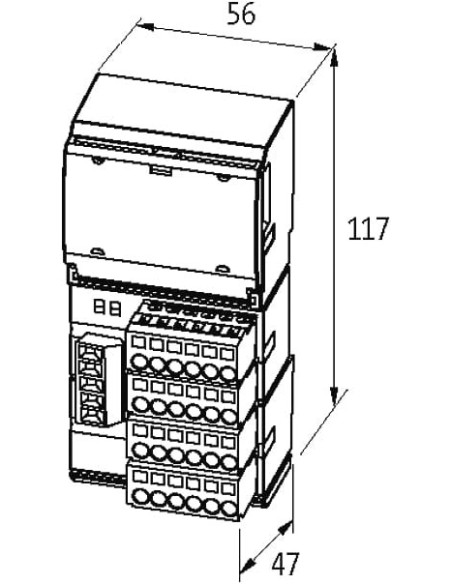

Impact20 DN DO16 wyposażony jest w pięć typów złączy, w tym: Bus In, X0, X1, X2, X3, co zapewnia łatwą integrację z istniejącą infrastrukturą. Kompaktowe wymiary (117 mm wysokości, 56 mm szerokości, 47 mm głębokości) pozwalają na montaż w miejscach o ograniczonej przestrzeni. Moduł spełnia normę EN 61131-2 i oferuje stopień ochrony IP20.
Kompatybilność i niezawodność w środowisku przemysłowym
Moduł sieciowy Impact20 DN DO16 jest dedykowany do współpracy z popularnymi magistralami opartymi na DeviceNet. Dzięki szerokiemu zakresowi temperatur roboczych (od 0 do 55°C) może być stosowany w różnorodnych warunkach przemysłowych. Rozwiązania zabezpieczające na poziomie sprzętowym wspierają stabilność pracy oraz wysoką odporność na przeciążenia i zwarcia.
