Wyjścia cyfrowe
DO16 - 0.5 A
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 12 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Profinet
| Adresowanie PROFINET | DCP |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

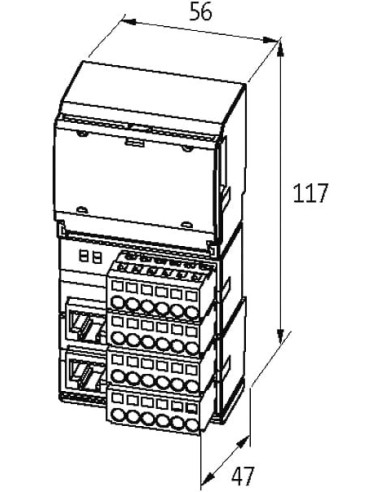

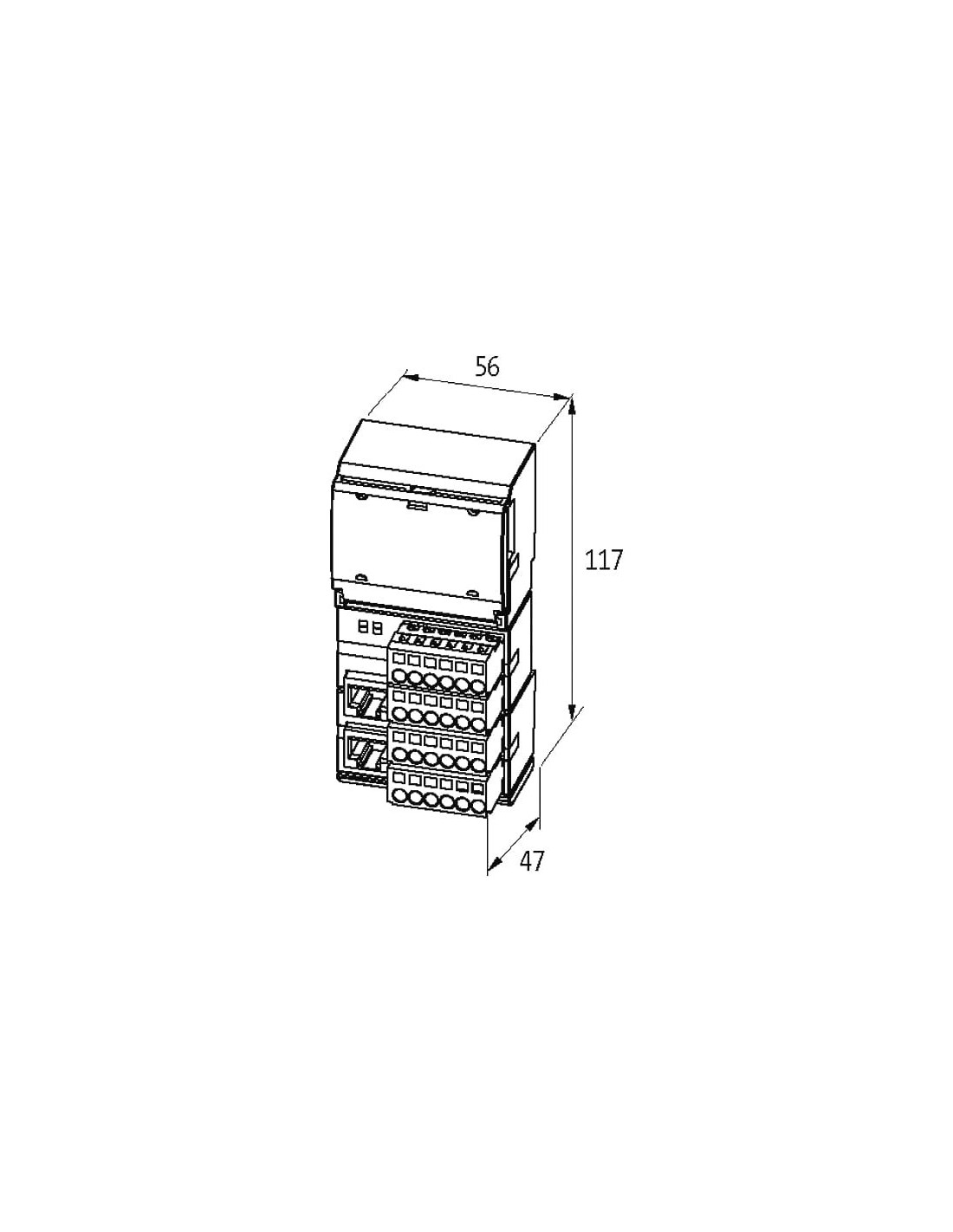

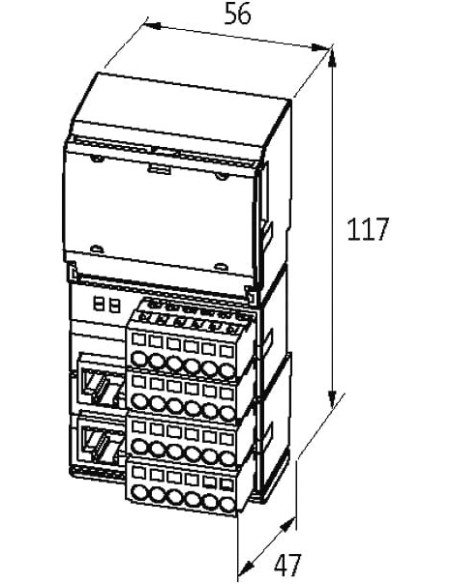

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |
Typ przyłącza 5
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TX + |
| PIN 2 | TX - |
| PIN 3 | RX + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RX - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |

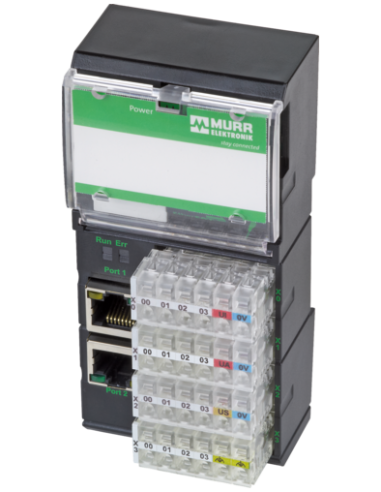

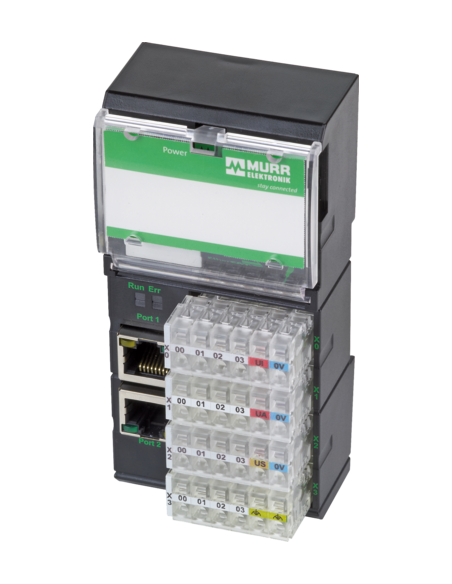

Moduł sieciowy Impact20 PN DO16 56922 – Profesjonalne rozwiązanie do cyfrowej automatyzacji
Moduł sieciowy Impact20 PN DO16 (kod produktu: 56922) to nowoczesne urządzenie przeznaczone do zaawansowanych aplikacji przemysłowych, w których niezawodność i elastyczność połączeń sieciowych stanowią podstawę efektywnej automatyzacji. Produkt został zaprojektowany z myślą o łatwej integracji z systemami PROFINET, co pozwala na bezproblemową komunikację i wydajną wymianę danych w liniach produkcyjnych oraz instalacjach przemysłowych.
Najważniejsze zalety modułu Impact20 PN DO16 56922
- Wyjścia cyfrowe DO16 – umożliwiają sterowanie i monitorowanie aż 16 różnych sygnałów cyfrowych, co zapewnia szerokie możliwości w rozbudowie systemu automatyki.
- Maksymalny prąd wyjściowy na pin 0,5 A – gwarantuje bezpieczne podłączenie wielu urządzeń wykonawczych.
- Ochrona przeciwzwarciowa i przeciążeniowa – zwiększa bezpieczeństwo instalacji oraz niezawodność pracy nawet w wymagających warunkach przemysłowych.
- Pełna diagnostyka modułu – system sygnalizacji LED oraz zdalna diagnostyka poprzez magistralę pozwala na szybką identyfikację stanów pracy i błędów.
- Kompaktowa i całkowicie zalana obudowa – zapewniająca odporność na zanieczyszczenia oraz uszkodzenia mechaniczne.
Możliwości wykorzystania i typowe zastosowania
Impact20 PN DO16 jest dedykowany do montażu na szynie DIN (EN 60715), co czyni go idealnym rozwiązaniem do zastosowań w szafach sterowniczych i systemach rozdzielczych. Moduł świetnie sprawdza się w:
- Automatyce przemysłowej – sterowanie maszynami, liniami produkcyjnymi i urządzeniami peryferyjnymi.
- Systemach produkcyjnych – zarządzanie sygnałami wyjściowymi w procesach technologicznych.
- Integracji z systemami PROFINET – efektywna wymiana danych oraz centralne zarządzanie siecią automatyki.
- Bazach logistycznych i magazynowych – sterowanie automatyką magazynową, taśmociągami i sortownikami.
- Instalacjach wymagających wysokiego poziomu bezpieczeństwa i ciągłego monitorowania parametrów pracy.
Budowa i kluczowe informacje techniczne
Moduł sieciowy Impact20 PN DO16 56922 został wyposażony w cztery złącza sprężynowe (FK) oraz port RJ45 zapewniający szybki przesył danych w sieciach Ethernet. Kompaktowe wymiary (wysokość: 117 mm, szerokość: 56 mm, głębokość: 47 mm) pozwalają na wygodny montaż nawet w ograniczonych przestrzeniach. Stopień ochrony IP20 sprawia, że urządzenie doskonale sprawdza się w warunkach przemysłowych, gdzie nie jest wymagane bezpośrednie narażenie na wodę czy pył.
Dlaczego warto zastosować Impact20 PN DO16?
Stabilność, łatwość integracji z systemami PROFINET oraz rozbudowane opcje diagnostyki przez magistralę lub wskaźniki LED sprawiają, że Impact20 PN DO16 56922 to rozwiązanie szczególnie polecane do budowy niezawodnych i bezpiecznych systemów automatyki. Wysoka jakość potwierdzona zgodnością z normą EN 61131-2 czyni ten moduł idealnym wyborem dla inżynierów i integratorów systemów automatyki przemysłowej.
Impact20 PN DO16 to moduł, który pozwala na rozbudowę infrastruktury automatyki o elastyczne, pewne i bezpieczne sterowanie sygnałami cyfrowymi w najnowocześniejszych aplikacjach przemysłowych.
