Wyjścia cyfrowe
DO16 - 0.5 A
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd sumaryczny maks. | 8 A |
| Prąd sumaryczny UA maks. | 12 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów min. | 3 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

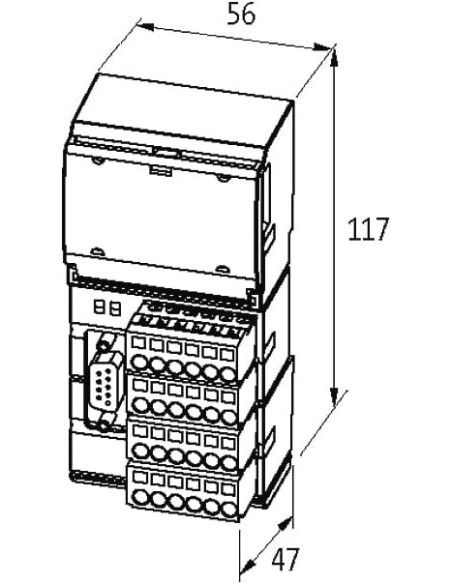

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
| Typ przyłącza 5 | X3 |
Typ przyłącza 1
| Family construction form | D-Sub |
| Gender | female |
| Kolor uchwytu stykowego | biały |
| Liczba biegunów | 9 |
| PIN 1 | n.c. |
| PIN 2 | n.c. |
| PIN 3 | B |
| PIN 4 | n.c. |
| PIN 5 | PE |
| PIN 6 | 5 V |
| PIN 7 | n.c. |
| PIN 8 | A |
| PIN 9 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 00 |
| PIN 2 | CH 01 |
| PIN 3 | CH 02 |
| PIN 4 | CH 03 |
| PIN 5 | UI |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 10 |
| PIN 2 | CH 11 |
| PIN 3 | CH 12 |
| PIN 4 | CH 13 |
| PIN 5 | UA |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 20 |
| PIN 2 | CH 21 |
| PIN 3 | CH 22 |
| PIN 4 | CH 23 |
| PIN 5 | n.c. |
| PIN 6 | 0 V |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | CH 30 |
| PIN 2 | CH 31 |
| PIN 3 | CH 32 |
| PIN 4 | CH 33 |
| PIN 5 | FE |
| PIN 6 | FE |

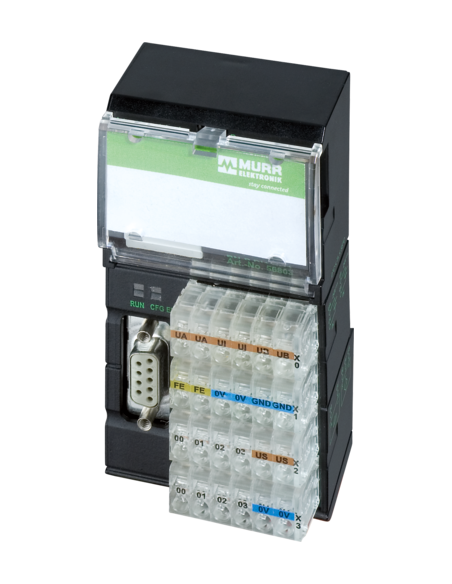

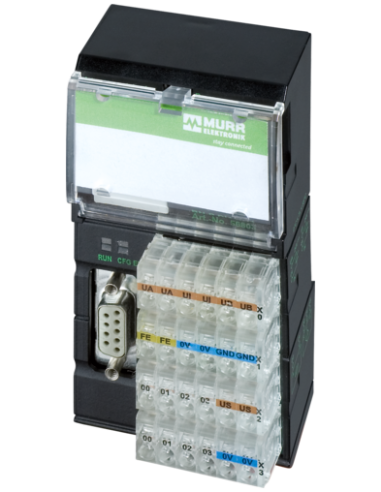

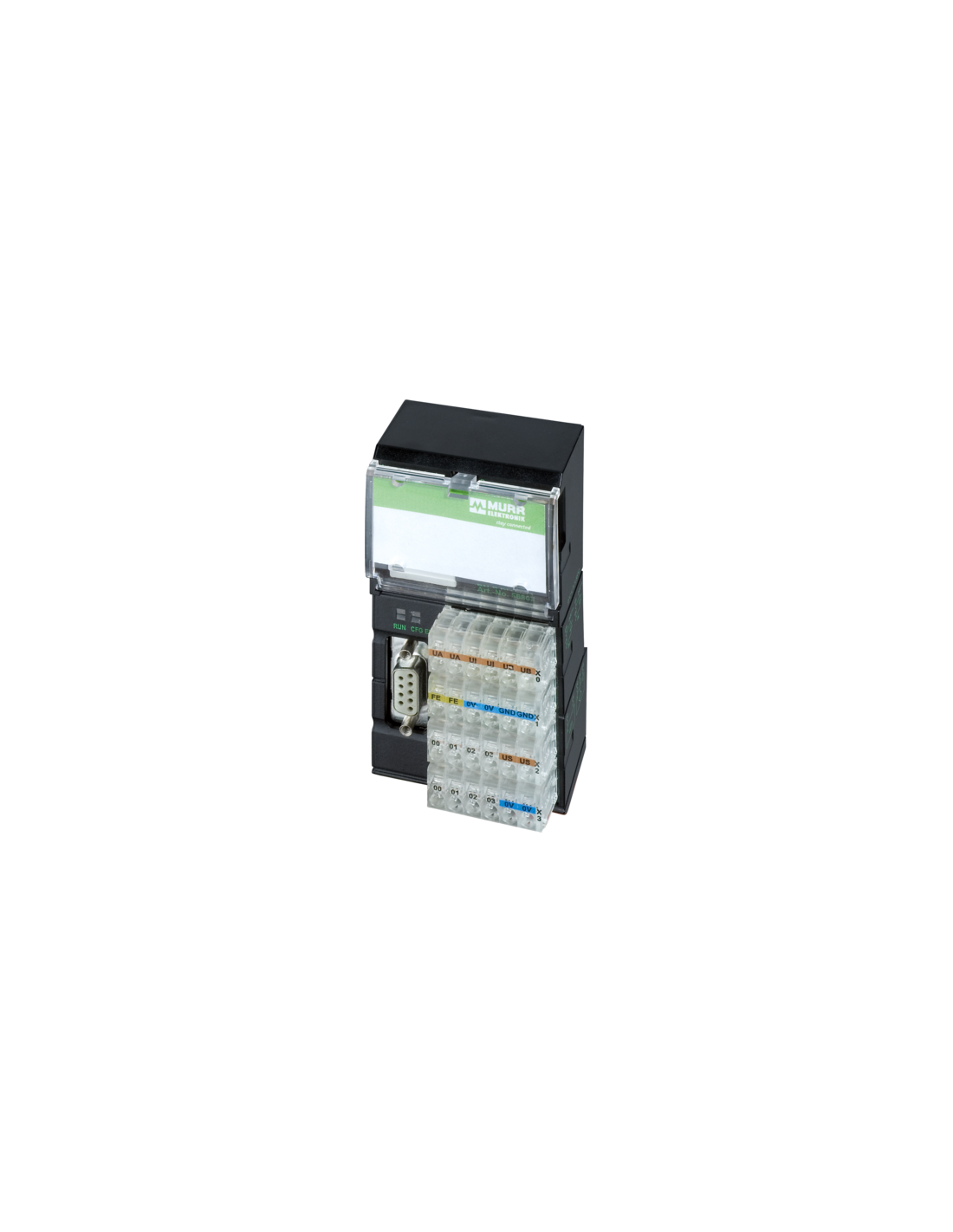

Moduł sieciowy Impact20 P DO16 Profibus – 56902 – Nowoczesne rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Impact20 P DO16 Profibus to uniwersalny i kompaktowy moduł wyjść cyfrowych, zaprojektowany z myślą o wymagających środowiskach przemysłowych. Dzięki współpracy z siecią Profibus sprawdzi się zarówno w zastosowaniach produkcyjnych, jak i w zautomatyzowanych liniach montażowych, umożliwiając łatwą integrację oraz precyzyjną kontrolę urządzeń wykonawczych.
Najważniejsze zalety modułu Impact20 P DO16 Profibus
- 16 cyfrowych wyjść (DO16) z możliwością podłączenia obciążeń do 0,5 A na wyjście
- Obsługa protokołu Profibus – szybka i niezawodna komunikacja przemysłowa
- Odporność na zwarcia oraz przeciążenia – zwiększone bezpieczeństwo urządzeń peryferyjnych
- Zaawansowana diagnostyka – komunikaty o niedoborze napięcia, zwarciach i przeciążeniach dostępne przez system LED oraz magistralę
- Łatwa instalacja na szynie montażowej EN 60715
- Kompaktowa, przemysłowa obudowa – tylko 117 mm wysokości, 56 mm szerokości i 47 mm głębokości
- Wysoki stopień ochrony elektrycznej – IP20
Typowe zastosowanie i możliwości wykorzystania
Moduł Impact20 P DO16 idealnie sprawdza się w nowoczesnych systemach automatyki, gdzie wymagane jest niezawodne sterowanie wieloma urządzeniami wykonawczymi, takimi jak siłowniki, elektrozawory czy przekaźniki. Znajduje zastosowanie m.in. w:
- Wielostanowiskowych liniach produkcyjnych, gdzie wymagana jest obsługa licznych sygnałów sterujących
- Systemach rozdzielni oraz szafach sterowniczych automatyki maszyn
- Automatyzacji procesów pakowania, paletyzacji i sortowania
- Zarządzaniu infrastrukturą budynków przemysłowych oraz instalacjach zdalnego nadzoru
Standardowa komunikacja Profibus oraz szeroki zakres obsługiwanych adresów pozwalają na łatwe dopasowanie modułu do wymagań większości systemów przemysłowych.
Prosta instalacja i elastyczność podłączenia
Złącza D-Sub oraz zaciski sprężynowe ułatwiają montaż oraz wymianę okablowania, skracając czas przestojów serwisowych. Wysoki przekrój przyłącza (do 2,5 mm²) zapewnia elastyczność w doborze przewodów zasilających.
Trwałość, diagnostyka i bezpieczeństwo pracy
Moduł został zaprojektowany z myślą o pracy w trudnych warunkach przemysłowych - może być użytkowany w temperaturach od 0°C do 55°C, a przechowywany w zakresie -20°C do 70°C. Rozbudowany system diagnostyczny (LED, komunikaty magistrali) umożliwia szybkie lokalizowanie błędów, co znacząco usprawnia procesy utrzymania ruchu.
Produkt spełnia normy EN 61131-2, dzięki czemu można go swobodnie stosować w profesjonalnych systemach automatyki i sterowania.
